Lista części zamiennych piły tarczowej Bosch GKS 12V-26
Oficjalna lista części zamiennych oraz schemat budowy piły tarczowej Bosch GKS 12V-26. Znajdź numery referencyjne komponentów oraz wartości momentów dokręcania śrub.
Spis treści
Najważniejsze informacje
Niniejszy dokument jest oficjalną listą części zamiennych dla piły tarczowej Bosch GKS 12V-26 (Typ 3 601 FA1 001). Zawiera on schemat rozłożeniowy urządzenia oraz wykaz numerów referencyjnych poszczególnych komponentów, co ułatwia identyfikację i zamawianie części serwisowych.
Schemat budowy i części zamienne

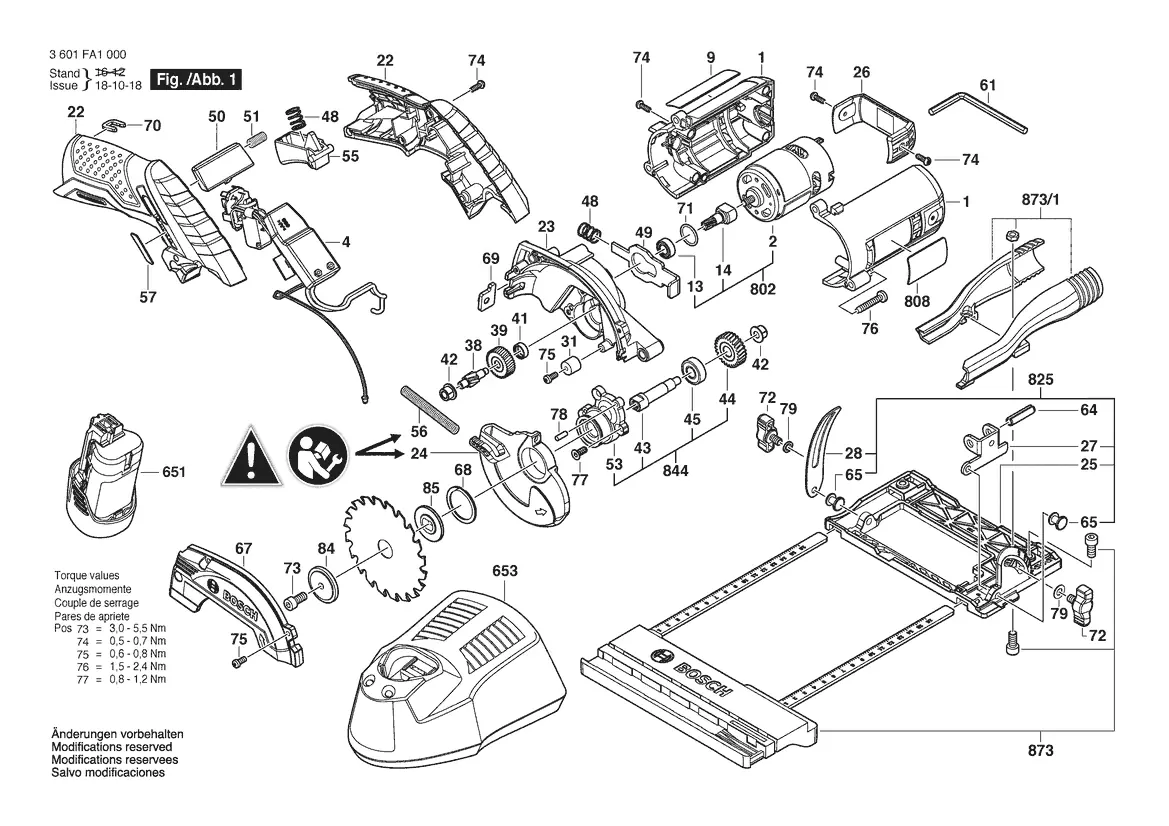

Dokument zawiera szczegółowy rysunek techniczny (schemat rozłożeniowy), na którym poszczególne elementy urządzenia zostały oznaczone numerami. Numery te odpowiadają liście części zamiennych, która pozwala na precyzyjne określenie potrzebnego elementu, takiego jak silnik, moduł elektroniczny, osłona tarczy czy podstawa.
Wartości momentów dokręcania
Podczas montażu lub naprawy urządzenia należy przestrzegać określonych wartości momentów dokręcania dla poszczególnych śrub:
- Pozycja 73: 3,0 - 5,5 Nm
- Pozycja 74: 0,5 - 0,7 Nm
- Pozycja 75: 0,6 - 0,8 Nm
- Pozycja 76: 1,5 - 2,4 Nm
- Pozycja 77: 0,8 - 1,2 Nm
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Jeśli poszukiwana część nie znajduje się na liście, skontaktuj się z autoryzowanym serwisem Bosch.
Parametry w praktyce
- Moment dokręcania (Nm)
- Wartość siły, z jaką należy dokręcić śruby oznaczonych pozycji, aby zapewnić bezpieczeństwo i trwałość urządzenia.
