Instrukcja obsługi akumulatorowego pistoletu do uszczelniania Bosch GCG 18V-600

Najważniejsze informacje z instrukcji

Akumulatorowy pistolet do uszczelniania Bosch GCG 18V-600 służy do nakładania mas uszczelniających i klejów o różnej lepkości na suche, czyste i odtłuszczone powierzchnie. Urządzenie jest zasilane akumulatorem 18V i może być używane zarówno wewnątrz, jak i na zewnątrz (w warunkach chronionych przed deszczem).

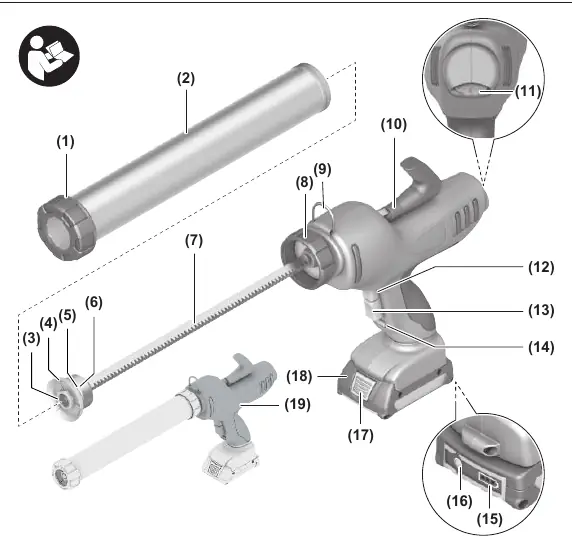

Opis urządzenia

Główne elementy pistoletu to:

• Uchwyt na saszetki i kartusze
• Tłoczysko (plastikowe i metalowe dla saszetek, aluminiowe dla kartuszy)
• Zębatka (popychacz)
• Pokrętło regulacji prędkości posuwu
• Włącznik/wyłącznik z blokadą

Montaż

Pistolet jest dostarczany w konfiguracji do pracy z saszetkami. W przypadku zmiany na kartusz lub odwrotnie, należy odpowiednio skonfigurować tłoczysko i uchwyt.

Montaż saszetki

1. Odblokuj zębatkę za pomocą przycisku zwalniającego i wyciągnij ją do tyłu.
2. Odkręć nakrętkę przednią z uchwytu.
3. Włóż saszetkę do uchwytu, zamontuj dyszę i zakręć nakrętkę.
4. Ostrożnie przesuń zębatkę do przodu, aż dotknie saszetki.

Montaż kartusza

1. Odblokuj i wyciągnij zębatkę.
2. Odkręć nakrętkę przednią.
3. Włóż kartusz, przykręć dyszę i zakręć nakrętkę.
4. Przesuń zębatkę do przodu, aż dotknie kartusza.

Obsługa

Prędkość posuwu reguluje się płynnie poprzez siłę nacisku na włącznik/wyłącznik. Maksymalną prędkość można ograniczyć za pomocą pokrętła regulacji. Po zwolnieniu włącznika zębatka automatycznie cofa się, aby zapobiec dalszemu wyciskaniu materiału.

Konserwacja

Po każdym użyciu należy dokładnie oczyścić nakrętkę przednią, dysze, uchwyt oraz zębatkę z tłoczyskami. Urządzenie nie wymaga smarowania ani specjalnej konserwacji.
