Schemat części zamiennych podgrzewacza wody Bosch Aquastar 125HX

Szczegółowy schemat budowy wewnętrznej oraz lista części zamiennych dla podgrzewacza wody Bosch Aquastar 125HX. Znajdź numery katalogowe komponentów i zidentyfikuj części w zależności od rodzaju gazu.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

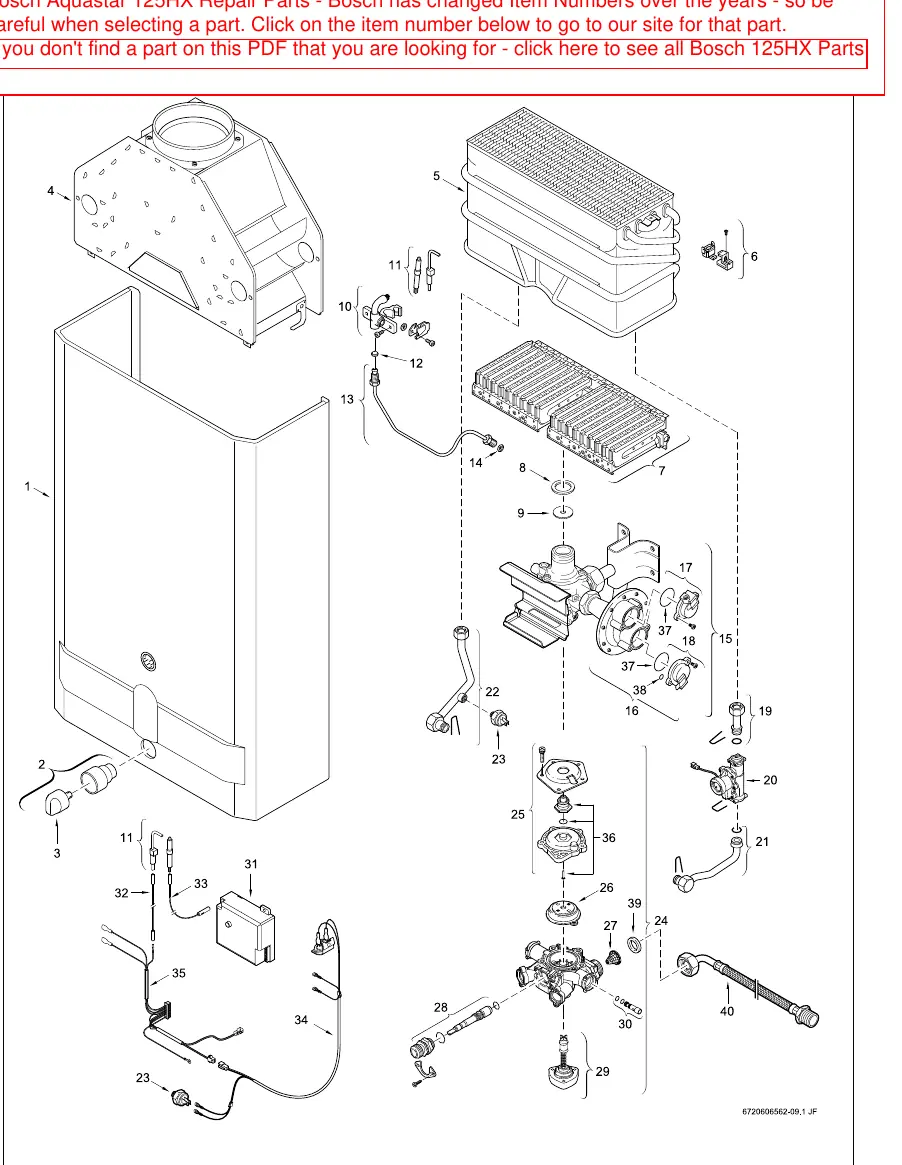

Schemat budowy wewnętrznej podgrzewacza Bosch Aquastar 125HX

Strona 1

Schemat elementów urządzenia z oznaczeniami

Strona 2

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi oficjalny schemat budowy wewnętrznej oraz listę części zamiennych dla podgrzewacza wody Bosch Aquastar 125HX. Służy on do identyfikacji komponentów urządzenia w celu ich serwisowania lub wymiany.

Schemat budowy wewnętrznej

Dokument zawiera szczegółowy rysunek techniczny (tzw. exploded view), na którym poszczególne elementy urządzenia zostały oznaczone numerami. Numery te bezpośrednio odpowiadają pozycjom w tabeli części zamiennych.

Lista części zamiennych

W tabeli zestawiono wszystkie kluczowe komponenty urządzenia. Przy korzystaniu z listy należy zwrócić uwagę na:

Numer pozycji: Odpowiada oznaczeniu na schemacie.
Nazwę części: Opis elementu.
Rodzaj gazu: Niektóre części, takie jak palnik główny, dysze czy zawory, występują w wersjach dla gazu ziemnego (NG) oraz gazu płynnego (LPG). Należy upewnić się, że wybierana część jest zgodna z typem zasilania urządzenia.
Numer katalogowy: Unikalny kod producenta niezbędny do zamówienia części.

Informacje o producencie

Robert Bosch GmbH

Profil marki

Strona producenta https://www.bosch.pl Wsparcie https://www.bosch-home.com/pl/pl/serwis/ Manuale producenta https://www.bosch-home.com/pl/pl/serwis/instrukcje-obs%C5%82ugi.html

Praktyczna pomoc

Typowe problemy

Trudność w identyfikacji części

Porównaj wygląd fizyczny elementu z rysunkiem technicznym na stronie 1 i odczytaj numer pozycji, a następnie znajdź go w tabeli na stronie 2.

Wybór niewłaściwej części

Sprawdź, czy urządzenie jest zasilane gazem ziemnym (NG) czy płynnym (LPG), ponieważ niektóre komponenty (np. dysze, zawory) różnią się w zależności od rodzaju paliwa.

Przed użyciem

Zidentyfikuj numer części na schemacie.
Sprawdź, czy część jest przeznaczona dla gazu ziemnego (NG) lub płynnego (LPG).
Zanotuj numer katalogowy Bosch przed złożeniem zamówienia.
