Niniejszy dokument jest wykazem części (parts list) oraz schematem złożeniowym dla podkaszarki akumulatorowej Bosch GRT 18V-33. Dokument nie zawiera instrukcji obsługi, a jedynie rysunki techniczne ułatwiające serwisowanie, naprawę oraz identyfikację elementów urządzenia.
Schemat budowy
Dokument zawiera szczegółowe rysunki złożeniowe (Vue éclatée), które pozwalają na identyfikację poszczególnych komponentów podkaszarki, akumulatora oraz ładowarki. Każda część jest oznaczona numerem referencyjnym, co ułatwia zamawianie części zamiennych.
Momenty dokręcania
Podczas montażu lub naprawy urządzenia należy przestrzegać określonych momentów dokręcania śrub, aby zapewnić bezpieczeństwo i trwałość konstrukcji:
- Pozycja 19: 1.2 - 1.6 Nm
- Pozycja 801 (oznaczenie *): 1.5 - 2.0 Nm
- Pozycja 801 (oznaczenie ■): 1.0 - 1.2 Nm
- Pozycja 840/43: 0.8 - 1.0 Nm
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Parametry w praktyce
- Moment dokręcania (Pos 19)
- Wartość dla śrub oznaczonych jako 19: 1.2-1.6 Nm
- Moment dokręcania (Pos 801*)
- Wartość dla śrub oznaczonych jako 801*: 1.5-2.0 Nm
- Moment dokręcania (Pos 840/43)
- Wartość dla śrub oznaczonych jako 840/43: 0.8-1.0 Nm
Ilustracje i schematy
- Schemat przedstawia rozłożenie podkaszarki na części pierwsze.

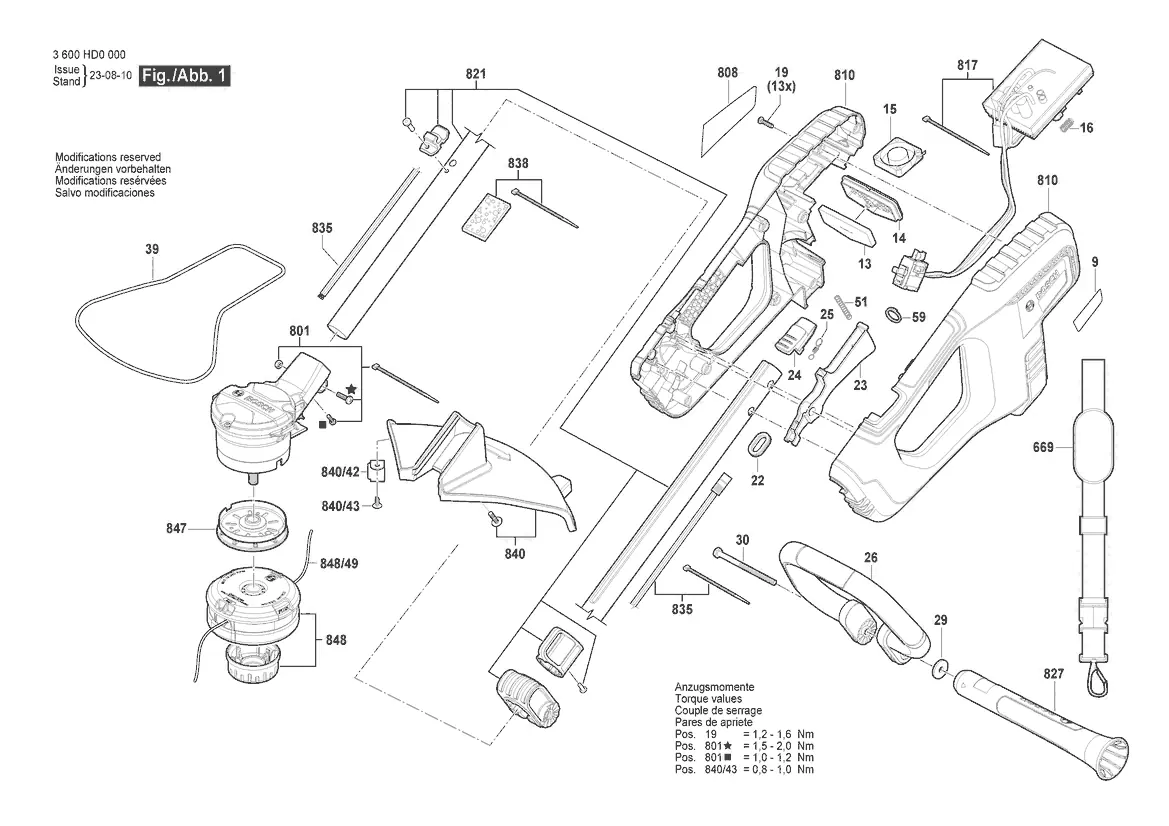

- Rysunek 1 pokazuje główną konstrukcję urządzenia.

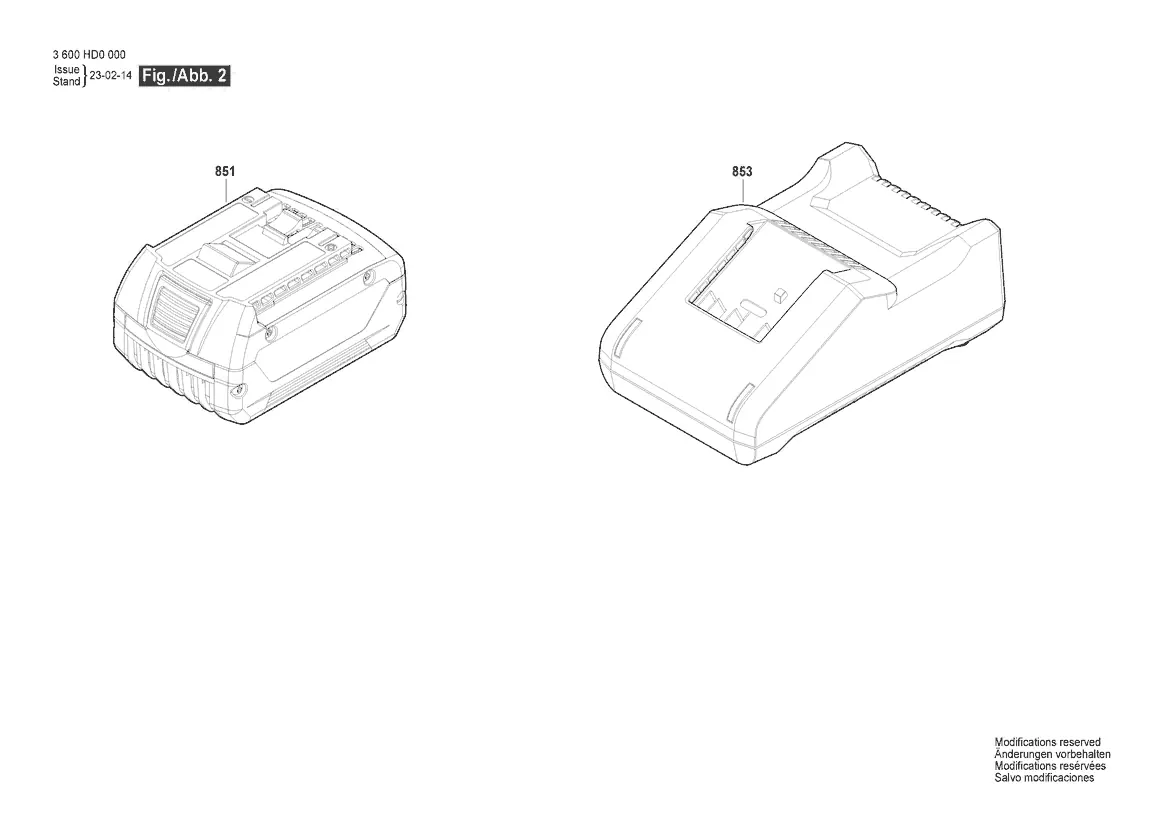

- Rysunek 2 przedstawia akumulator i ładowarkę.
