Instrukcja montażu puszki przyłączeniowej Bosch NDA-U-CBB 148mm
Szybki przewodnik instalacji puszki przyłączeniowej Bosch NDA-U-CBB 148mm. Dowiedz się, jak poprawnie zamontować puszkę, przeprowadzić okablowanie i zainstalować kamerę krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument to skrócona instrukcja montażu puszki przyłączeniowej Bosch NDA-U-CBB o średnicy 148 mm. Instrukcja skupia się na poprawnym zamocowaniu puszki do powierzchni montażowej oraz instalacji kamery przy użyciu dołączonych elementów montażowych.
Montaż i instalacja
- Przygotuj powierzchnię montażową (ściana lub sufit).
- Przykręć puszkę przyłączeniową do powierzchni montażowej za pomocą odpowiednich wkrętów (brak w zestawie, dobierz odpowiednie do podłoża).
- Przeprowadź okablowanie przez otwory w puszce.
- Zamontuj płytę montażową kamery do puszki przyłączeniowej.
- Zabezpiecz kamerę na płycie montażowej, używając śrub M4 TR20.
- Upewnij się, że wszystkie połączenia są dokręcone zgodnie z rysunkami technicznymi.
Wymagane narzędzia
Do poprawnego montażu wymagany jest śrubokręt typu Torx o rozmiarze TR20.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy powierzchnia montażowa jest stabilna i wytrzymała
- Upewnij się, że posiadasz śrubokręt typu Torx TR20
- Przygotuj odpowiednie wkręty do montażu puszki do ściany lub sufitu
- Upewnij się, że posiadasz wszystkie elementy zestawu (puszka, śruby M4 TR20)
Ilustracje i schematy

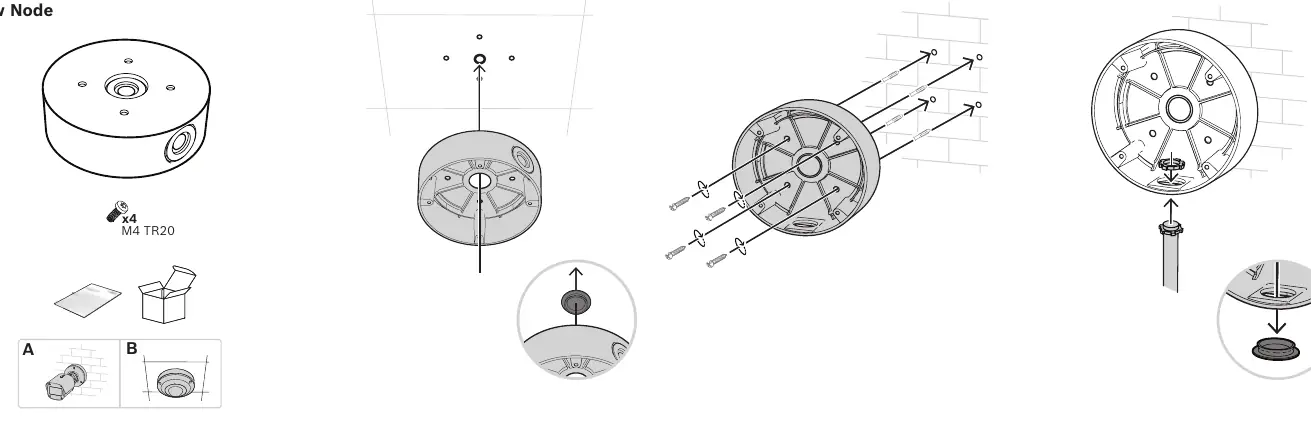

- Kroki 1-4: Montaż puszki do powierzchni i prowadzenie kabli

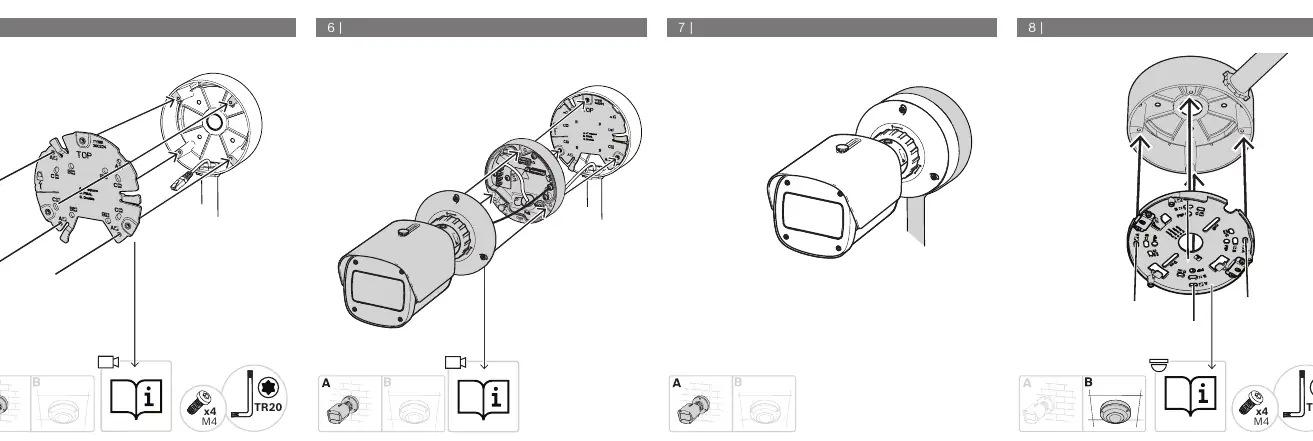

- Kroki 5-8: Montaż płyty montażowej kamery do puszki

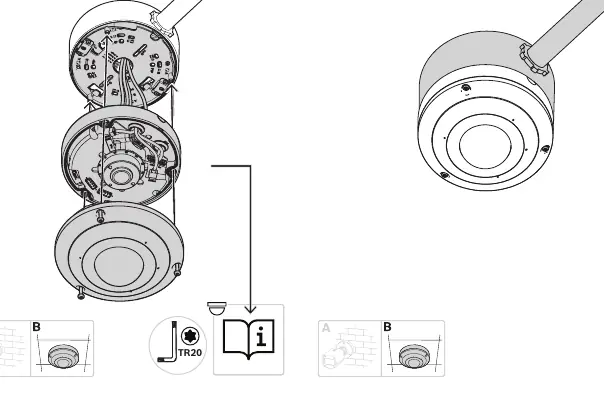

- Kroki 9-10: Finalne zabezpieczenie kamery na puszce
