Bosch Quigo Green to kompaktowy laser krzyżowy przeznaczony do wyznaczania i sprawdzania linii poziomych oraz pionowych wewnątrz pomieszczeń. Urządzenie charakteryzuje się łatwością obsługi i automatyczną funkcją niwelacji, co czyni je idealnym narzędziem do prac wykończeniowych i dekoracyjnych.
Bezpieczeństwo
Przed przystąpieniem do pracy należy dokładnie przeczytać instrukcję. Laser emituje promieniowanie klasy 2. Nigdy nie należy kierować wiązki lasera w stronę ludzi lub zwierząt ani patrzeć bezpośrednio w wiązkę. W przypadku trafienia promienia w oko, należy natychmiast zamknąć oczy i odwrócić głowę. Nie należy modyfikować urządzenia ani używać okularów laserowych jako okularów ochronnych lub przeciwsłonecznych.
Uruchomienie i obsługa
Urządzenie zasilane jest dwiema bateriami 1.5 V LR3 (AAA). Aby włączyć laser, należy przesunąć włącznik w górę. Po włączeniu urządzenie automatycznie niweluje nierówności w zakresie do ±4°. Jeśli automatyczna niwelacja nie jest możliwa, linie laserowe będą migać, co oznacza, że urządzenie pracuje bez funkcji automatycznego poziomowania. Po zakończeniu pracy należy zawsze wyłączać urządzenie, przesuwając włącznik w dół.
Montaż i akcesoria
Laser można zamontować na dołączonym uchwycie lub statywie. Uchwyt pozwala na mocowanie urządzenia do przedmiotów o grubości od 10 do 60 mm. Płyta adaptacyjna ułatwia precyzyjne ustawienie lasera względem punktu odniesienia. Podczas montażu należy upewnić się, że urządzenie jest stabilnie zamocowane, aby uniknąć błędów pomiarowych.
Konserwacja i serwis
Urządzenie należy utrzymywać w czystości, wycierając je miękką, wilgotną szmatką. Nie wolno używać detergentów ani rozpuszczalników. Szczególną uwagę należy zwrócić na czystość otworu wyjściowego lasera, usuwając z niego wszelkie kłaczki. W przypadku awarii, naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Utylizacja
Zużyte narzędzia pomiarowe, akcesoria i opakowania należy poddać recyklingowi w sposób przyjazny dla środowiska. Nie wolno wyrzucać lasera ani baterii do odpadów domowych. Zgodnie z dyrektywami UE, zużyty sprzęt musi być zbierany oddzielnie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Linie laserowe migają szybko przez kilka sekund
Baterie są słabe i wymagają wymiany.
Linie laserowe migają powoli w sposób ciągły
Urządzenie znajduje się poza zakresem automatycznej niwelacji (±4°) lub jest trzymane w ręku.
Urządzenie nie poziomuje się automatycznie
Upewnij się, że spód urządzenia jest ustawiony poziomo, a mocowanie statywu skierowane jest w dół.
Przed użyciem
- Sprawdź, czy baterie są naładowane i poprawnie zainstalowane.
- Upewnij się, że urządzenie jest czyste, zwłaszcza otwór wyjściowy lasera.
- Wybierz stabilną powierzchnię lub odpowiedni statyw/uchwyt.
- Upewnij się, że w pobliżu nie ma źródeł silnych wibracji.
- Sprawdź, czy laser nie jest narażony na bezpośrednie działanie promieni słonecznych.
Parametry w praktyce
- Zasięg pracy
- Minimalna odległość, na której laser jest wyraźnie widoczny (12 m).
- Dokładność niwelowania
- Maksymalne odchylenie linii od poziomu/pionu na metr (±0.6 mm/m).
- Zakres samoniwelowania
- Maksymalny kąt nachylenia, przy którym urządzenie automatycznie się wypoziomuje (±4°).
- Czas niwelowania
- Czas potrzebny na automatyczne wypoziomowanie urządzenia (≤ 6 s).
Ilustracje i schematy

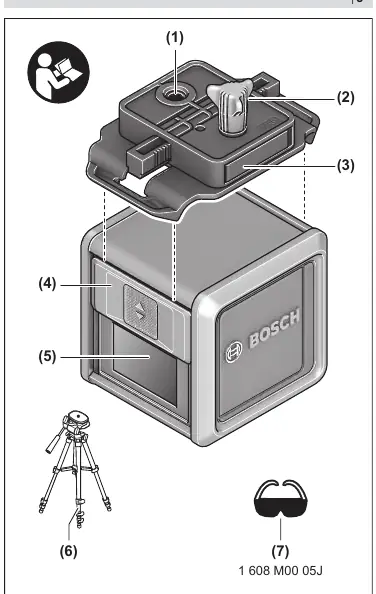

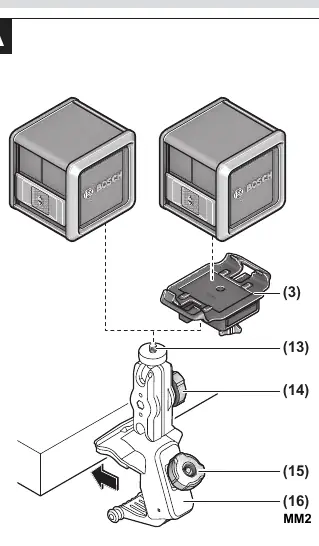

- Rysunek A: Montaż lasera na uchwycie MM2 do różnych powierzchni.
- Rysunek B: Sposób mocowania płyty adaptacyjnej do uchwytu lub statywu.
- Rysunek C: Przykłady zastosowania lasera przy pracach sufitowych i ściennych.
Zgodność modelu
- Urządzenie posiada gwint 1/4" do montażu na standardowych statywach fotograficznych.
- Uchwyt MM2 jest kompatybilny z płytą adaptacyjną dołączoną do zestawu.
