Schemat części szlifierki kątowej Bosch GWS 17-125CIE
Szczegółowy schemat budowy (exploded view) szlifierki kątowej Bosch GWS 17-125CIE wraz z wartościami momentów dokręcania dla kluczowych elementów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera schemat montażowy (exploded view) szlifierki kątowej Bosch GWS 17-125CIE oraz specyfikację momentów dokręcania dla kluczowych śrub. str. 1
Najważniejsze czynności
- Przestrzegaj wartości momentów dokręcania dla poszczególnych pozycji śrub podczas montażu. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania poz. 45 | 8,0 - 12,0 Nm | Wartość dla śrub w pozycji 45 | str. 1 |
| Moment dokręcania poz. 49 | 2,4 - 2,8 Nm | Wartość dla śrub w pozycji 49 | str. 1 |
Gdzie szukać w PDF
- Schemat części str. 1
Spis treści
Najważniejsze informacje z dokumentacji
Niniejszy dokument stanowi schemat budowy (exploded view) szlifierki kątowej Bosch GWS 17-125CIE. Jest to materiał przeznaczony głównie do celów serwisowych, ułatwiający identyfikację części zamiennych oraz prawidłowy montaż urządzenia.

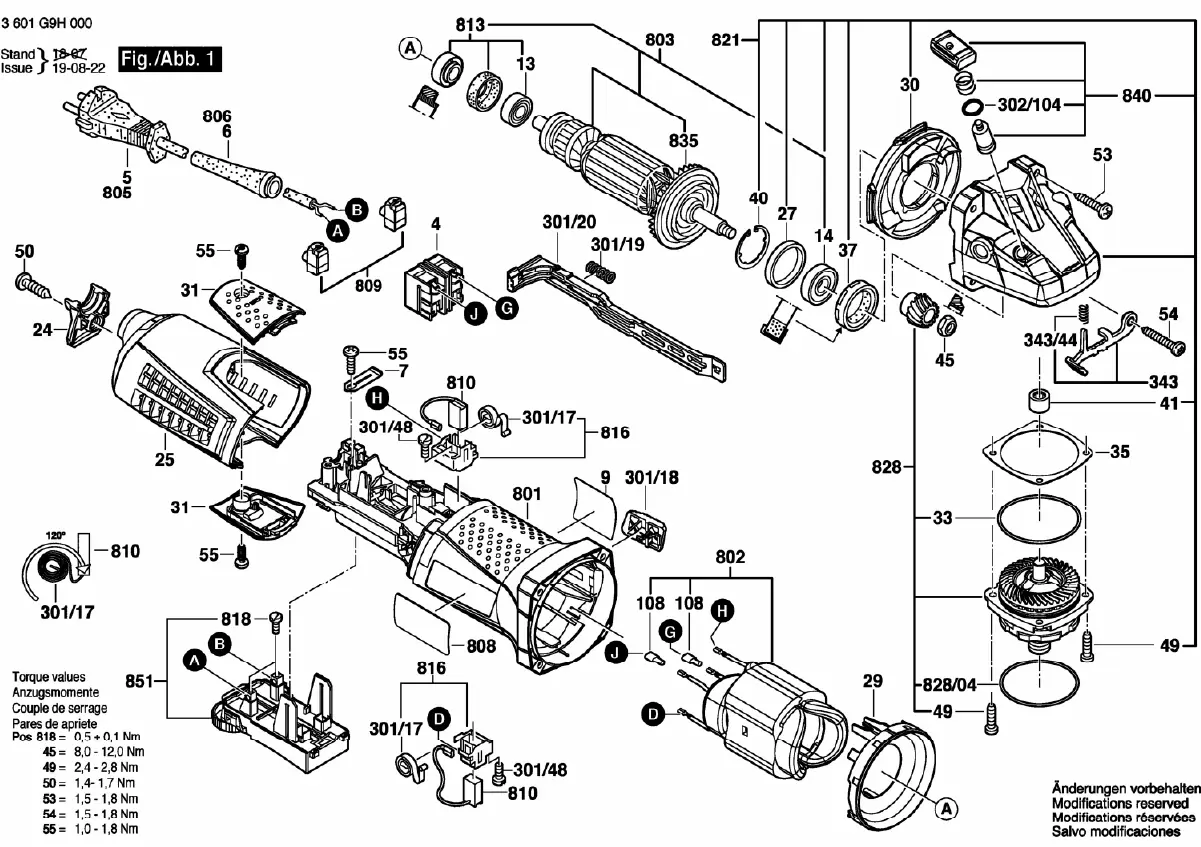

Schemat budowy
Rysunek techniczny przedstawia wszystkie elementy składowe szlifierki, w tym silnik, przekładnię, obudowę oraz elementy mocujące. Każda część jest oznaczona numerem referencyjnym, co pozwala na precyzyjne dopasowanie części zamiennych.
Wartości momentów dokręcania
Podczas montażu lub naprawy urządzenia należy bezwzględnie przestrzegać podanych wartości momentów dokręcania dla poszczególnych śrub:
- Pozycja 818: 0,5 + 0,1 Nm
- Pozycja 45: 8,0 - 12,0 Nm
- Pozycja 49: 2,4 - 2,8 Nm
- Pozycja 50: 1,4 - 1,7 Nm
- Pozycja 53: 1,5 - 1,8 Nm
- Pozycja 54: 1,5 - 1,8 Nm
- Pozycja 55: 1,0 - 1,8 Nm
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz odpowiednie narzędzia do montażu.
- Upewnij się, że urządzenie jest odłączone od zasilania przed przystąpieniem do prac serwisowych.
- Przygotuj klucz dynamometryczny do zachowania wymaganych momentów dokręcania.
Parametry w praktyce
- Moment dokręcania (Torque values)
- Wartość siły, z jaką należy dokręcić śruby w określonych pozycjach, aby zapewnić bezpieczeństwo i trwałość urządzenia.
