Schemat części zamiennych radia Bosch GPB 18V-1 C
Zobacz oficjalny schemat budowy i wykaz części zamiennych dla radia budowlanego Bosch GPB 18V-1 C. Dokument zawiera rysunek złożeniowy ułatwiający identyfikację elementów.
Najważniejsze informacje
Niniejszy dokument stanowi oficjalny schemat części zamiennych dla radia budowlanego Bosch GPB 18V-1 C (numer katalogowy 3 601 DA7 000). Dokument służy do identyfikacji elementów konstrukcyjnych urządzenia w celach serwisowych i naprawczych.
Schemat budowy

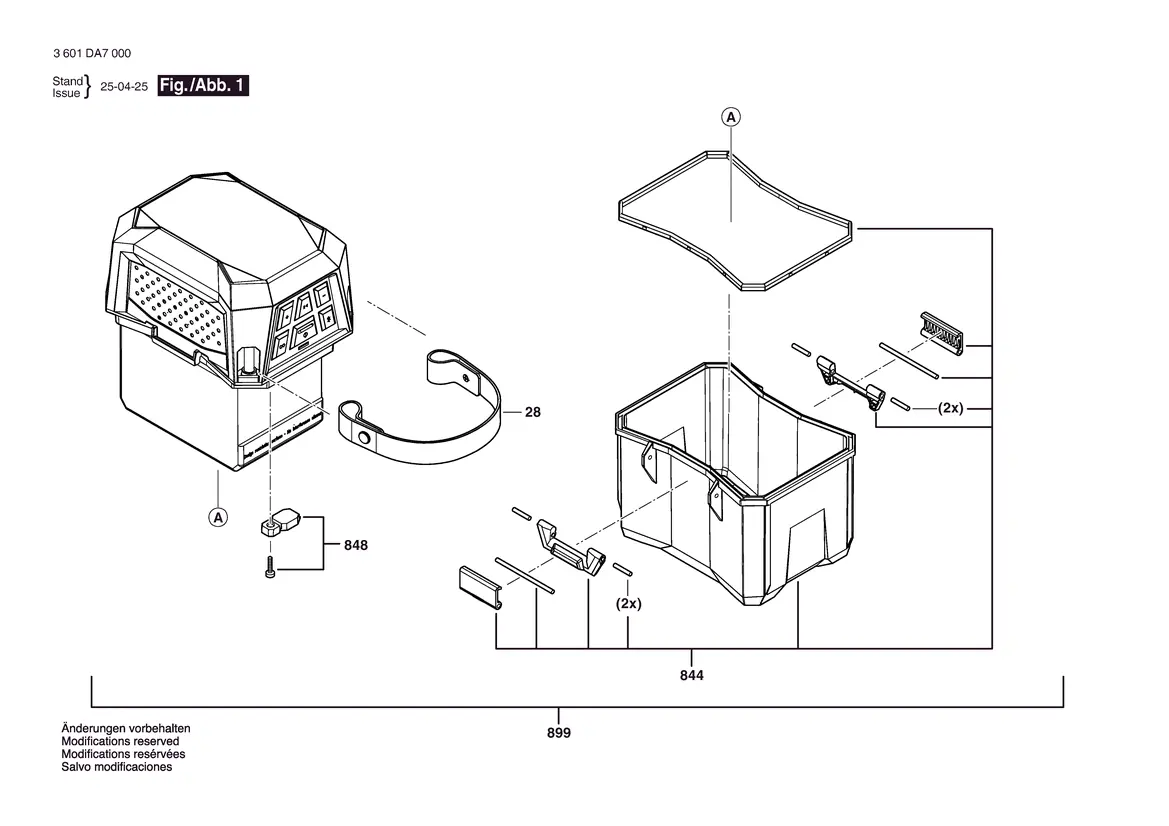

Dokument zawiera rysunek złożeniowy (Fig. 1), który przedstawia poszczególne komponenty urządzenia. Pozwala to na łatwe zlokalizowanie części obudowy oraz akcesoriów montażowych. Każdy element jest oznaczony numerem referencyjnym, co ułatwia zamawianie odpowiednich części zamiennych.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Ilustracje i schematy
- Rysunek przedstawia rozłożoną konstrukcję urządzenia z wyszczególnionymi elementami obudowy i akcesoriami.
- Elementy oznaczone numerami (np. 844, 848, 28) odpowiadają konkretnym częściom zamiennym.
Zgodność modelu
- Dotyczy modelu GPB 18V-1 C o numerze katalogowym 3 601 DA7 000.
