Schemat części strugarki Bosch GHO 18V-LI
Oficjalny schemat budowy (exploded view) strugarki akumulatorowej Bosch GHO 18V-LI. Dokument zawiera rozstrzelony widok urządzenia, ułatwiający identyfikację części zamiennych i zrozumienie konstrukcji narzędzia.
Najważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym schematem budowy (exploded view) strugarki akumulatorowej Bosch GHO 18V-LI. Służy on do identyfikacji poszczególnych podzespołów urządzenia w celu ich wymiany lub naprawy. Dokument nie zawiera instrukcji obsługi ani zasad bezpiecznego użytkowania.
Schemat budowy urządzenia

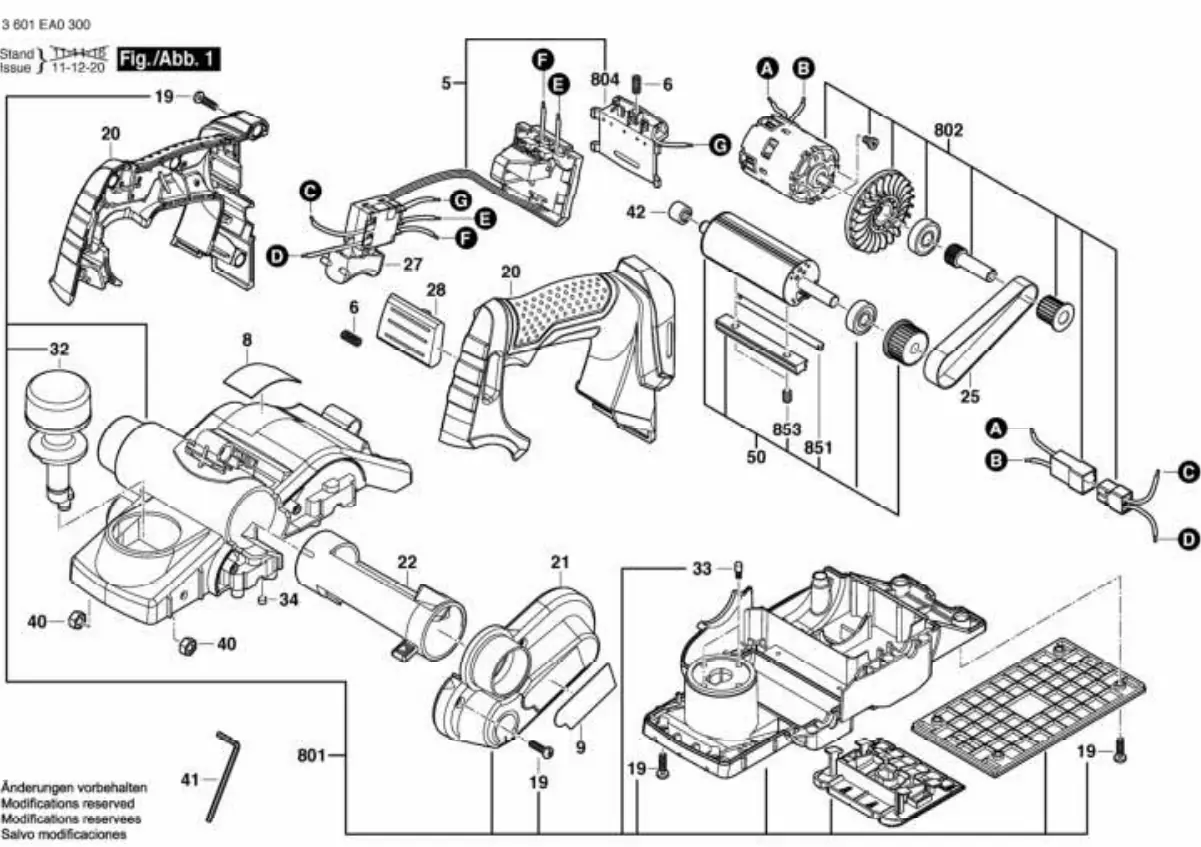

Na rysunku technicznym przedstawiono rozstrzelony widok strugarki, który pozwala na:
- Zrozumienie wzajemnego położenia elementów wewnętrznych i zewnętrznych.
- Identyfikację numerów części zamiennych.
- Weryfikację kompletności urządzenia podczas demontażu.
Uwaga: Prace serwisowe powinny być wykonywane przez wykwalifikowany personel. Przed przystąpieniem do demontażu należy upewnić się, że akumulator został wyjęty z urządzenia.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Porównaj numer części na schemacie z numerem katalogowym w oficjalnym katalogu części Bosch.
Przed użyciem
- Sprawdź numer modelu na tabliczce znamionowej urządzenia
- Upewnij się, że posiadasz odpowiednie narzędzia do demontażu
- Wyjmij akumulator przed przystąpieniem do prac serwisowych
