Schemat części szlifierki kątowej Bosch GWS 13-125CIE

Znajdź szczegółowy schemat budowy i listę podzespołów dla szlifierki kątowej Bosch GWS 13-125CIE. Przewodnik zawiera kluczowe wartości momentów dokręcania śrub niezbędne przy serwisowaniu urządzenia.

Spis treści

Najważniejsze informacje o dokumencie

Niniejszy dokument stanowi oficjalny schemat budowy (exploded view) szlifierki kątowej Bosch GWS 13-125CIE. Służy on do identyfikacji poszczególnych podzespołów urządzenia, co jest niezbędne przy przeprowadzaniu napraw, konserwacji lub zamawianiu części zamiennych. Dokument zawiera również specyfikację momentów dokręcania dla kluczowych połączeń śrubowych.

Schemat budowy urządzenia

Dokument przedstawia szczegółowy rozkład elementów wewnętrznych i zewnętrznych szlifierki. Każdy element jest oznaczony numerem referencyjnym, który odpowiada konkretnej części zamiennej. Schemat ułatwia zrozumienie konstrukcji urządzenia oraz kolejności montażu poszczególnych modułów, takich jak silnik, przekładnia, obudowa czy przewód zasilający.

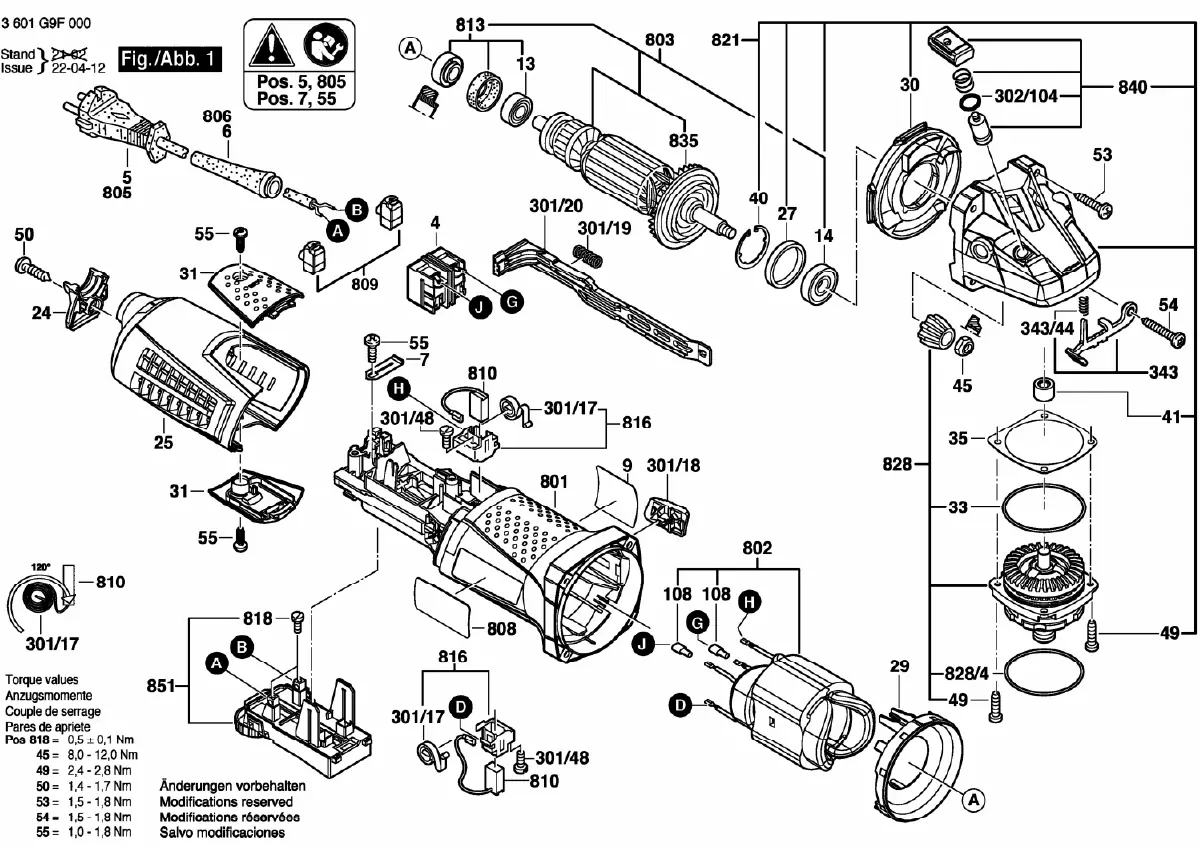

Schemat budowy (exploded view) szlifierki kątowej Bosch GWS 13-125CIE

Wartości momentów dokręcania

Podczas montażu lub naprawy urządzenia kluczowe jest przestrzeganie określonych momentów dokręcania śrub, aby zapewnić bezpieczeństwo i trwałość konstrukcji. Wartości te są następujące:

Pozycja 45: 8,0 – 12,0 Nm
Pozycja 49: 2,4 – 2,8 Nm
Pozycja 50: 1,4 – 1,7 Nm
Pozycja 53: 1,5 – 1,8 Nm
Pozycja 54: 1,5 – 1,8 Nm
Pozycja 55: 1,0 – 1,8 Nm
Pozycja 818: 0,5 ± 0,1 Nm

Informacje o producencie

Robert Bosch GmbH

Profil marki

Strona producenta https://www.bosch.pl Wsparcie https://www.bosch-home.com/pl/pl/serwis/ Manuale producenta https://www.bosch-home.com/pl/pl/serwis/instrukcje-obs%C5%82ugi.html

Praktyczna pomoc

Typowe problemy

Trudności z identyfikacją części zamiennej

Skorzystaj z numeracji na schemacie, aby dopasować element do listy części zamiennych producenta.

Poluzowane śruby obudowy lub przekładni

Dokręć śruby zgodnie z zalecanymi momentami obrotowymi podanymi w specyfikacji technicznej dokumentu.

Przed użyciem

Upewnij się, że posiadasz odpowiedni klucz dynamometryczny do dokręcania śrub.
Zidentyfikuj numer części na schemacie przed zakupem zamiennika.
Pracuj na czystym stanowisku, aby nie zgubić drobnych elementów (np. sprężynek, podkładek).
