Bosch Truvo Detektor (2. generacja)
Kompletny przewodnik użytkownika dla detektora Bosch Truvo. Dowiedz się, jak bezpiecznie wykrywać metal i przewody pod napięciem w ścianach, sufitach i podłogach.
Spis treści
Opis produktu i przeznaczenie
Detektor Bosch Truvo to intuicyjne narzędzie pomiarowe przeznaczone do wykrywania metali żelaznych i nieżelaznych (np. zbrojenia) oraz przewodów pod napięciem w ścianach, sufitach i podłogach. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Dzięki automatycznej kalibracji i prostemu systemowi sygnalizacji świetlnej, obsługa jest szybka i efektywna.
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do pracy należy upewnić się, że urządzenie nie jest uszkodzone. Nie należy używać detektora w atmosferze wybuchowej. Pamiętaj, że dokładność pomiaru zależy od warunków podłoża, wilgotności oraz obecności innych urządzeń generujących pola elektromagnetyczne. Podczas pomiaru nie należy nosić rękawic, a użytkownik powinien być odpowiednio uziemiony, aby zapewnić prawidłowe wykrywanie przewodów pod napięciem.
Uruchomienie i obsługa
Aby włączyć urządzenie, należy przesunąć włącznik w dół. Po automatycznej kalibracji, pierścień świetlny zaświeci się na zielono, co oznacza gotowość do pracy. Podczas skanowania należy przesuwać detektor w linii prostej, wywierając lekki nacisk na powierzchnię. Nie należy odrywać urządzenia od ściany ani zmieniać siły nacisku. Urządzenie wyłącza się automatycznie po 10 minutach bezczynności.
Sygnalizacja i interpretacja wyników
System sygnalizacji opiera się na kolorowym pierścieniu świetlnym:
- Zielony: Brak wykrytych obiektów.
- Żółty: Obiekt w pobliżu lub zakłócenia.
- Czerwony: Wykryto metal lub przewód pod napięciem.
W przypadku wykrycia obiektu, jego położenie można precyzyjnie oznaczyć za pomocą znaczników znajdujących się na obudowie urządzenia.
Konserwacja i kalibracja
Urządzenie wymaga przechowywania w suchym miejscu. W przypadku nieprawidłowych wskazań, gdy pierścień świeci na żółto lub czerwono mimo braku metalu, należy przeprowadzić ręczną kalibrację zgodnie z procedurą opisaną w instrukcji. Należy regularnie sprawdzać stan baterii i wymieniać je na nowe, jeśli urządzenie nie włącza się poprawnie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Pierścień świetlny świeci na żółto/czerwono mimo braku metalu
Przeprowadź ręczną kalibrację urządzenia w powietrzu, z dala od metalowych przedmiotów.
Urządzenie nie wykrywa przewodów pod napięciem
Upewnij się, że przewód jest pod napięciem (włącz odbiorniki prądu), chwyć urządzenie bez rękawic i upewnij się, że masz kontakt z podłożem.
Sygnał wykrycia na dużym obszarze
Połóż wolną dłoń na ścianie w odległości 20-30 cm od detektora, aby odprowadzić ładunki elektrostatyczne.
Przed użyciem
- Sprawdź, czy obudowa nie jest uszkodzona.
- Upewnij się, że sensor jest suchy.
- Zdejmij biżuterię i metalowe przedmioty z dłoni.
- Upewnij się, że nie masz na sobie rękawic.
- Włącz urządzenie i poczekaj na zielony sygnał kalibracji.
Parametry w praktyce
- Max. głębokość wykrywania metalu
- Do 70 mm w optymalnych warunkach.
- Max. głębokość wykrywania przewodów
- Do 50 mm dla przewodów pod napięciem 110-240V.
- Temperatura pracy
- Urządzenie działa w zakresie od 0°C do +40°C.

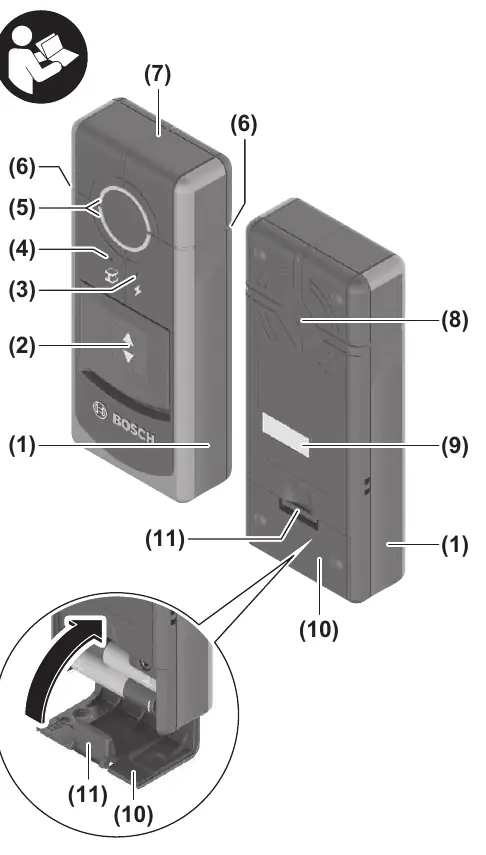

Ilustracje i schematy
- Element (1) to powierzchnia chwytna, którą należy trzymać podczas pomiaru.
- Element (5) to pierścień świetlny informujący o wynikach.
- Element (8) to obszar sensora, którego nie należy zaklejać ani dotykać podczas pracy.
- Elementy (6) i (7) służą do precyzyjnego oznaczania miejsca wykrycia obiektu.
Zgodność modelu
- Wykrywa przewody pod napięciem 110-240V przy częstotliwości 50-60Hz.
- Nie wykrywa przewodów wielofazowych ani przewodów bez napięcia.
