Instrukcja obsługi łazienkowego wentylatora wyciągowego Bosch Fan 1500 / Fan 1500 DH
Szybki przewodnik po instalacji, obsłudze i konserwacji łazienkowego wentylatora wyciągowego Bosch Fan 1500 oraz wersji DH z czujnikiem wilgotności i timerem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy łazienkowych wentylatorów wyciągowych serii Bosch Fan 1500 oraz Fan 1500 DH. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego, obsługi oraz konserwacji. Wersja DH wyposażona jest dodatkowo w czujnik wilgotności (higrostat) oraz timer (opóźnienie wyłączenia).
Bezpieczeństwo
- Instalacja i podłączenie elektryczne muszą być wykonane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.
- Przed przystąpieniem do prac należy upewnić się, że przewód zasilający jest odłączony od napięcia.
- Wentylator przeznaczony jest do montażu ściennego na wysokości co najmniej 2,3 m nad podłogą. Nie jest przeznaczony do montażu sufitowego.
- Urządzenie posiada stopień ochrony IP24 i klasę ochrony II.
Montaż i instalacja
Wentylator należy montować wewnątrz budynków, w miejscu zapewniającym stały przepływ powietrza. Przed montażem należy sprawdzić nośność konstrukcji ściany.

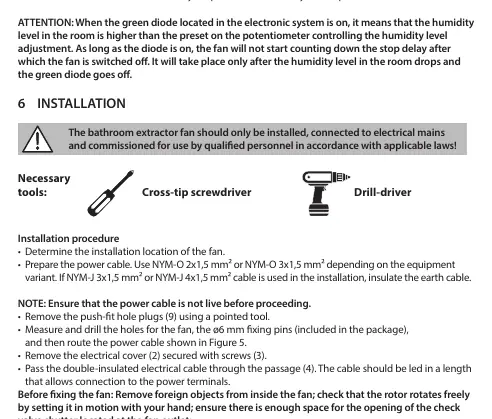

- Wyznaczyć miejsce montażu i przygotować otwory montażowe (ø6 mm).
- Przeprowadzić przewód zasilający przez przepust w obudowie.
- Zamocować korpus wentylatora do ściany za pomocą śrub i kołków rozporowych.
- Podłączyć przewody elektryczne zgodnie ze schematem (rys. 2 dla wersji standard, rys. 3 lub 4 dla wersji DH).
- W wersji DH ustawić parametry (czas opóźnienia i czułość czujnika wilgotności) za pomocą potencjometrów na sterowniku.
- Założyć pokrywę elektryczną i panel przedni.
Obsługa i tryby pracy
Wersja standardowa uruchamiana jest za pomocą zewnętrznego przełącznika (np. włącznika światła). Wersja DH (z czujnikiem wilgotności) działa automatycznie: wentylator włącza się, gdy wilgotność przekroczy ustawiony próg, i wyłącza się po jej spadku oraz upływie ustawionego czasu opóźnienia. Zielona dioda LED sygnalizuje, że wilgotność w pomieszczeniu jest wyższa niż ustawiona na potencjometrze.
Konserwacja i czyszczenie
- Przed czyszczeniem należy całkowicie odłączyć urządzenie od zasilania.
- Czyścić obudowę i panel przedni wilgotną szmatką. Nie używać agresywnych rozpuszczalników ani myjek wysokociśnieniowych.
- Regularnie sprawdzać czystość kratki wlotowej.
- W razie nadmiernych wibracji lub hałasu należy zlecić przegląd wykwalifikowanemu elektrykowi.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wilgotność w pomieszczeniu jest wyższa niż próg ustawiony na potencjometrze. Jeśli świeci się zielona dioda, oznacza to, że wilgotność jest powyżej progu i wentylator pracuje lub czeka na spadek wilgotności.
Sprawdź, czy wentylator jest solidnie zamocowany do ściany i czy wewnątrz nie znajdują się ciała obce. W razie potrzeby zleć przegląd elektrykowi.
Przed użyciem
- Upewnij się, że napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej.
- Sprawdź, czy instalacja elektryczna posiada wyłącznik umożliwiający całkowite odłączenie urządzenia.
- Upewnij się, że wirnik obraca się swobodnie.
- Sprawdź, czy wylot wentylatora nie jest zablokowany.
Parametry w praktyce
- Klasa ochrony II
- Urządzenie o podwójnej izolacji, nie wymaga uziemienia.
- Zakres wilgotności (DH)
- Czujnik wilgotności działa w zakresie 40% - 90% wilgotności względnej.
Ilustracje i schematy
- Rys. 2: Schemat podłączenia wersji standardowej.
- Rys. 3 i 4: Schematy podłączenia wersji DH (z czujnikiem wilgotności i timerem).
- Rys. 5: Wymiary montażowe i rozmieszczenie otworów.
Zgodność modelu
- Wentylator nie jest przeznaczony do montażu sufitowego.
- Wymagane przewody zasilające: NYM-O 2x1,5 mm², NYM-O 3x1,5 mm² lub NYM-J 3x1,5 mm².
