Wykaz części i schemat serwisowy wiertarko-wkrętarki Bosch AdvancedDrill 18V-80
Szczegółowy wykaz części, schemat budowy oraz instrukcja serwisowa wiertarko-wkrętarki Bosch AdvancedDrill 18V-80. Znajdź numery części, schematy połączeń przewodów oraz momenty dokręcania śrub.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument jest wykazem części i schematem serwisowym dla wiertarko-wkrętarki Bosch AdvancedDrill 18V-80 (nr kat. 3 603 JE2 000). Zawiera rysunki złożeniowe, schemat połączeń elektrycznych oraz momenty dokręcania śrub obudowy. str. 1, 2, 3
Najważniejsze czynności
- Montaż obudowy (dokręcanie śrub) str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania śrub | 1,00 - 1,20 Nm | Wartość momentu obrotowego dla śrub obudowy | str. 2, 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Rysunek złożeniowy str. 2
- Schemat połączeń i montażu str. 3
- Akcesoria str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z dokumentacji serwisowej
Niniejszy dokument stanowi oficjalny wykaz części oraz schemat serwisowy dla wiertarko-wkrętarki Bosch AdvancedDrill 18V-80 (numer katalogowy 3 603 JE2 000). Zawiera on szczegółowe rysunki złożeniowe, schematy prowadzenia przewodów oraz specyfikacje dotyczące montażu.
Schemat budowy i wykaz części

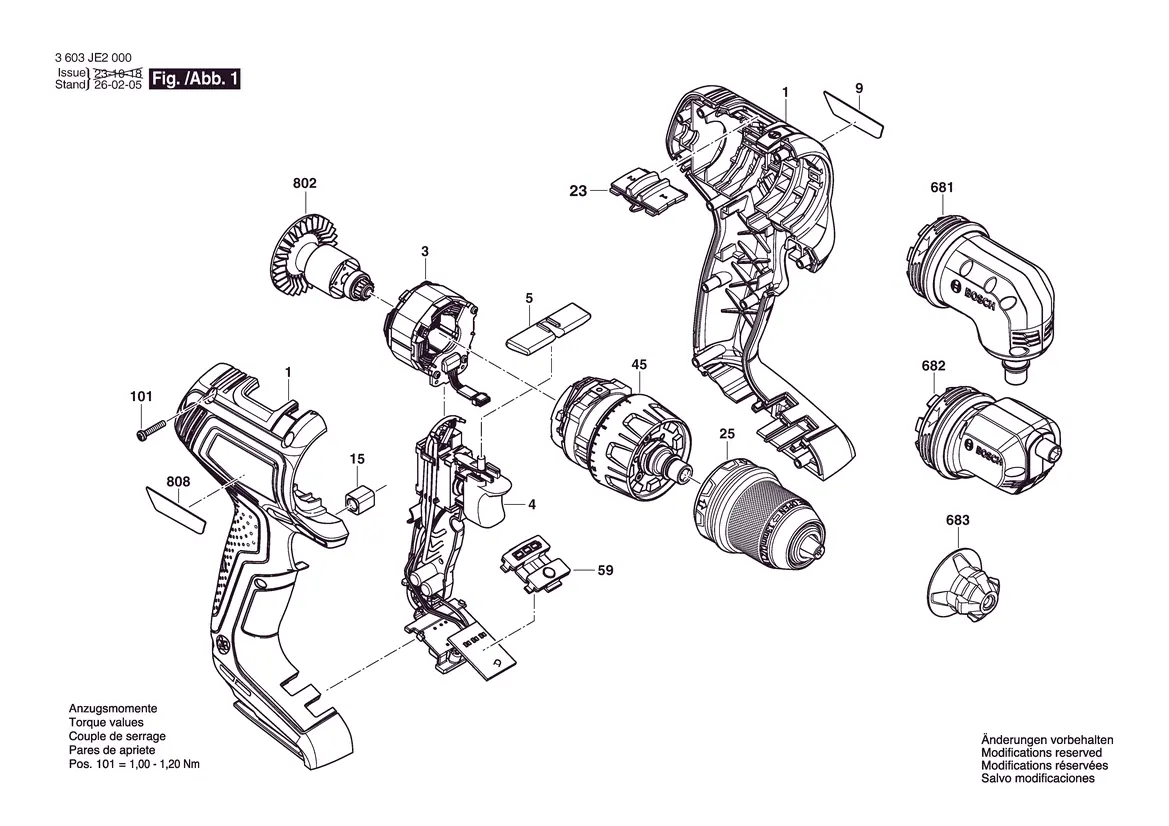

Dokumentacja zawiera rysunek złożeniowy (Fig. 1), który przedstawia wszystkie kluczowe komponenty urządzenia. Pozwala to na identyfikację poszczególnych części zamiennych w przypadku naprawy lub konserwacji narzędzia.
Instrukcja serwisowa i połączenia elektryczne

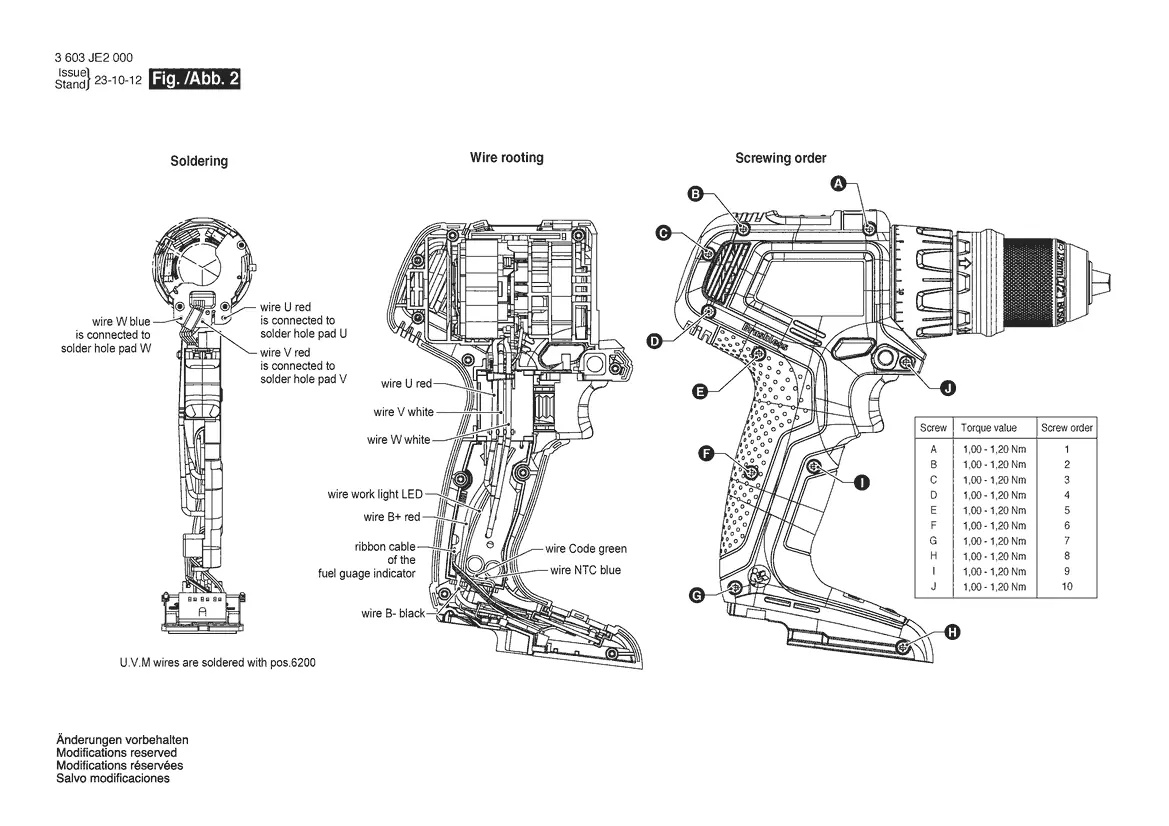

W sekcji dotyczącej połączeń elektrycznych (Fig. 2) przedstawiono:
- Schemat prowadzenia przewodów (Wire rooting) dla silnika i wskaźnika naładowania.
- Instrukcję lutowania przewodów U, V, W do odpowiednich punktów na płytce.
- Kolejność oraz momenty dokręcania śrub obudowy.
Ważne: Wszystkie śruby obudowy należy dokręcać z momentem obrotowym wynoszącym od 1,00 do 1,20 Nm.
Akcesoria

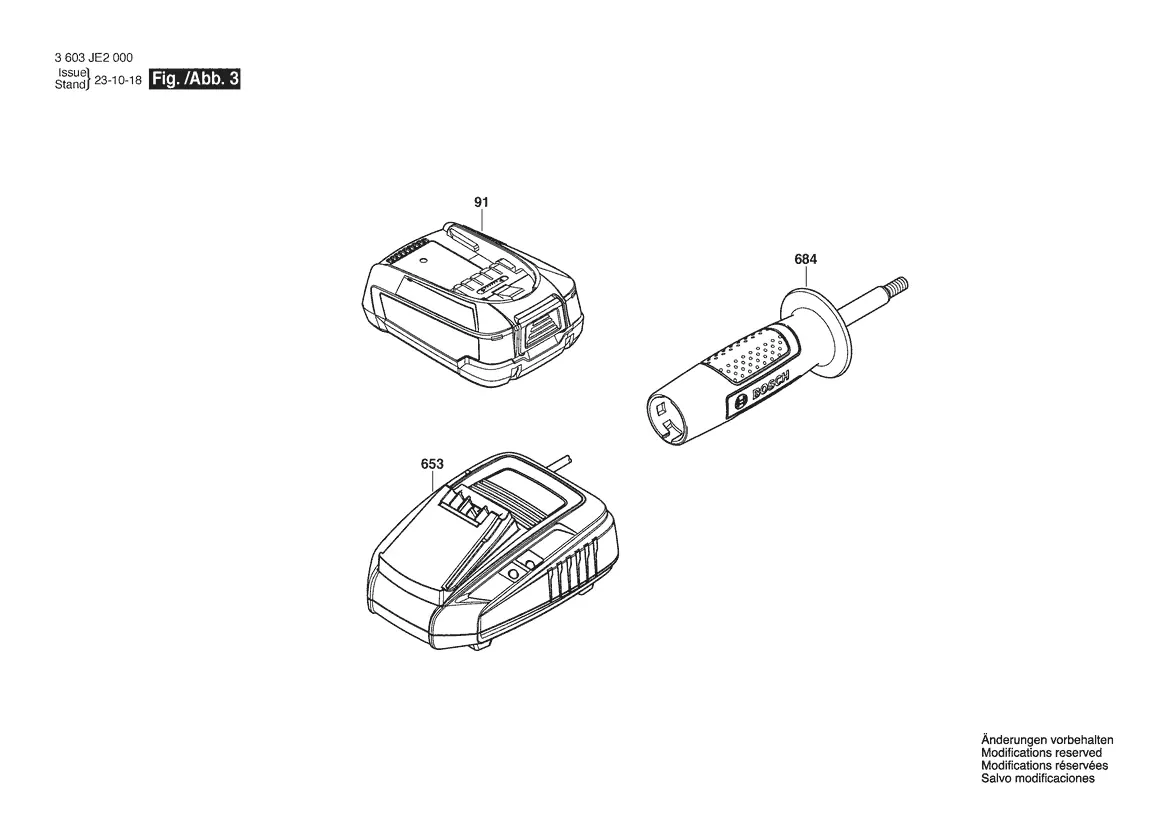

Rysunek (Fig. 3) przedstawia kompatybilne akcesoria, w tym akumulator, ładowarkę oraz rękojeść dodatkową, które są częścią zestawu lub mogą być używane z tym modelem.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Parametry w praktyce
- Moment dokręcania śrub
- Wszystkie śruby obudowy należy dokręcać z siłą 1,00 - 1,20 Nm.
Ilustracje i schematy
- Fig. 1: Rysunek złożeniowy (exploded view) przedstawiający rozmieszczenie części wewnętrznych.
- Fig. 2: Schemat połączeń przewodów (wire rooting) oraz kolejność dokręcania śrub (A-J).
- Fig. 3: Wykaz akcesoriów, w tym akumulatora i ładowarki.
