Wykaz części i schemat budowy wiertarko-wkrętarki Bosch EasyImpact 18V-40

Szczegółowy wykaz części zamiennych oraz schematy budowy wiertarko-wkrętarki Bosch EasyImpact 18V-40 (3 603 JD8 100). Znajdź numery części i wartości momentów dokręcania dla serwisu urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ten dokument jest wykazem części zamiennych (parts list) dla wiertarko-wkrętarki Bosch EasyImpact 18V-40 (model 3 603 JD8 100). Zawiera schematy budowy oraz wartości momentów dokręcania dla kluczowych śrub. str. 1, 2, 3, 4

Najważniejsze czynności

  • Identyfikacja części str. 2, 3, 4
  • Montaż z odpowiednim momentem obrotowym str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Moment dokręcania (Pos. 25) 10 - 20 Nm Wartość dla montażu elementu 25 str. 2
Moment dokręcania (Pos. 54) 1,1 - 1,3 Nm Wartość dla montażu elementu 54 str. 2
Moment dokręcania (Pos. 101) 0,9 - 1,1 Nm Wartość dla montażu elementu 101 str. 2
Moment dokręcania (Pos. 107) 2,0 - 2,5 Nm Wartość dla montażu elementu 107 str. 2

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Schemat budowy (Fig. 1) str. 2
  • Schemat połączeń (Fig. 2) str. 3
  • Schemat walizki (Fig. 3) str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy wiertarko-wkrętarki (Fig. 1) z wartościami momentów dokręcania. Strona 2 Schemat połączeń elektrycznych silnika (Fig. 2). Strona 3

Najważniejsze informacje

Niniejszy dokument jest oficjalnym wykazem części zamiennych (tzw. exploded view) dla wiertarko-wkrętarki Bosch EasyImpact 18V-40 o numerze katalogowym 3 603 JD8 100. Dokument służy do identyfikacji elementów urządzenia podczas naprawy lub konserwacji.

Wartości momentów dokręcania

Podczas montażu poszczególnych elementów należy przestrzegać określonych wartości momentów obrotowych, aby zapewnić prawidłowe działanie narzędzia:

  • Pozycja 25: 10 - 20 Nm
  • Pozycja 54: 1,1 - 1,3 Nm
  • Pozycja 101: 0,9 - 1,1 Nm
  • Pozycja 107: 2,0 - 2,5 Nm

Schematy budowy

Dokument zawiera szczegółowe rysunki złożeniowe, które przedstawiają:

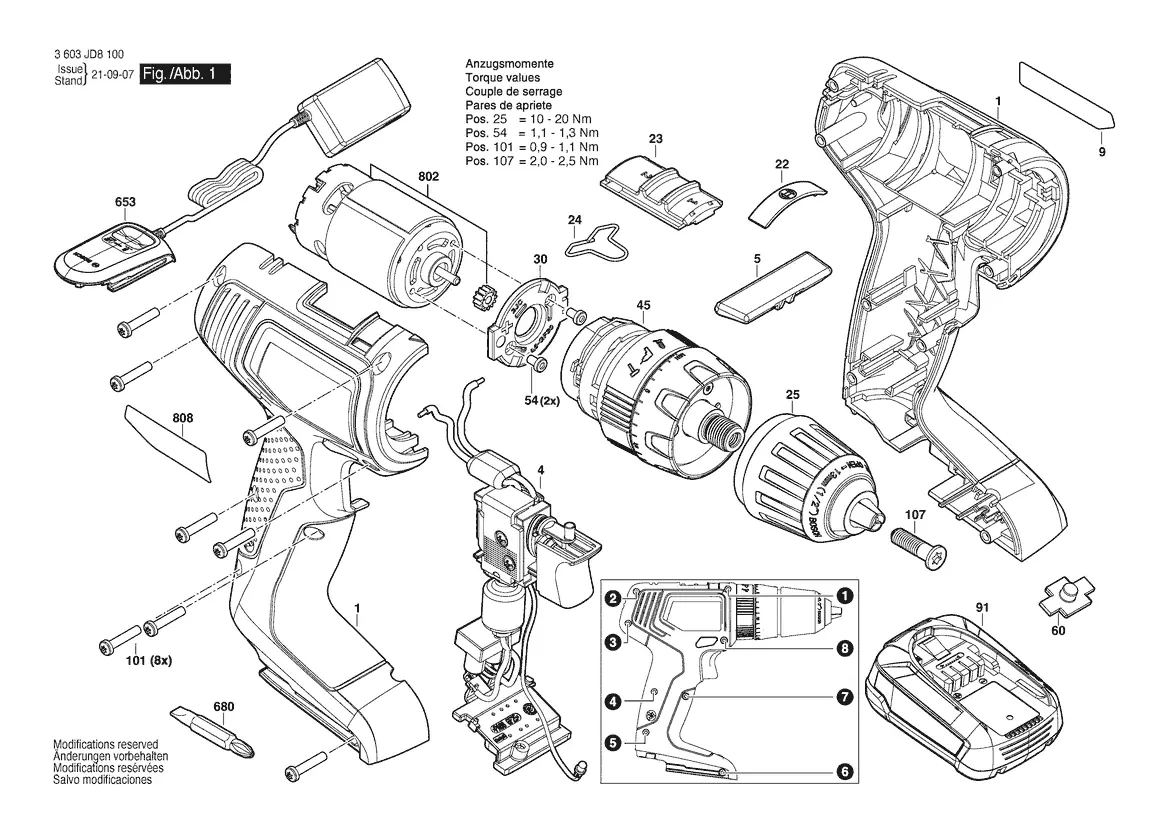

Schemat budowy wiertarko-wkrętarki (Fig. 1) z wartościami momentów dokręcania.
Schemat budowy wiertarko-wkrętarki (Fig. 1) z wartościami momentów dokręcania.

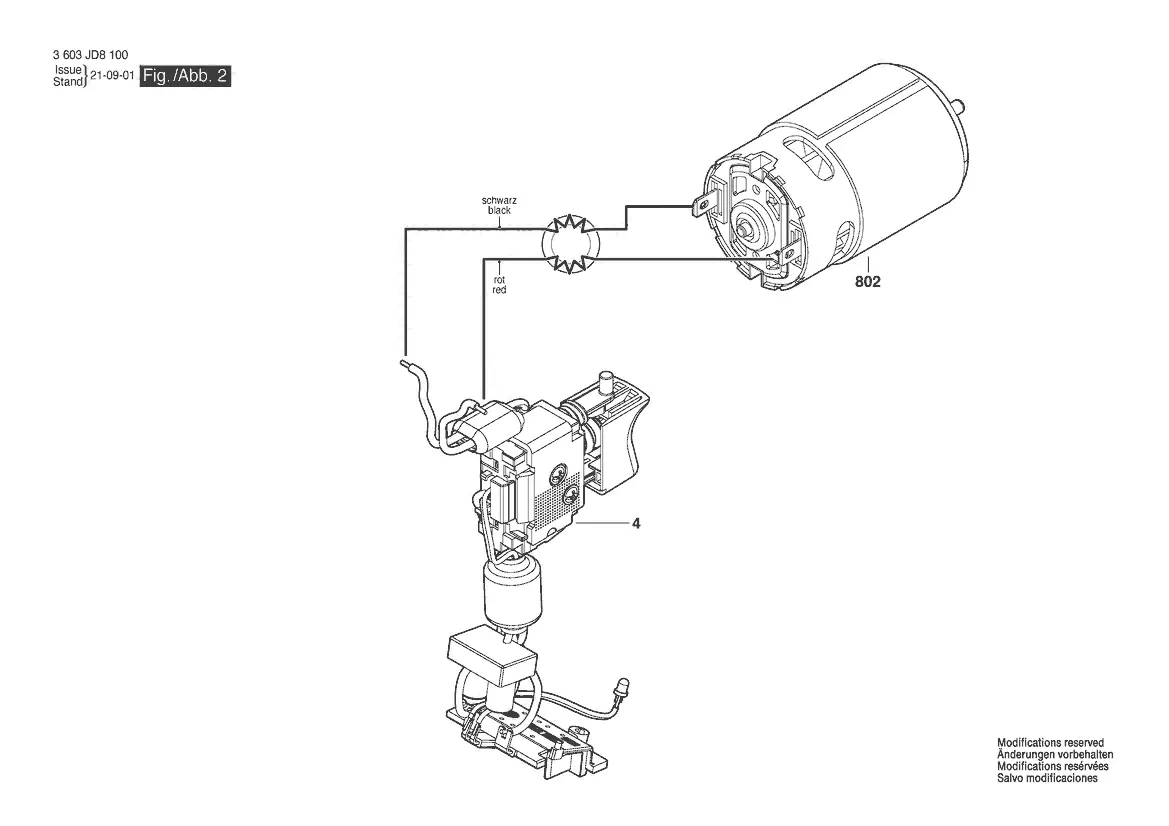

Schemat połączeń elektrycznych silnika (Fig. 2).
Schemat połączeń elektrycznych silnika (Fig. 2).
  • Fig. 1: Główny schemat budowy wiertarko-wkrętarki z wyszczególnieniem wszystkich podzespołów obudowy, silnika i przekładni.
  • Fig. 2: Schemat połączeń elektrycznych silnika oraz przełącznika.
  • Fig. 3: Widok walizki transportowej.

Informacje o producencie

Robert Bosch GmbH

Profil marki
Strona producenta https://www.bosch.pl Wsparcie https://www.bosch-home.com/pl/pl/serwis/ Manuale producenta https://www.bosch-home.com/pl/pl/serwis/instrukcje-obs%C5%82ugi.html

Praktyczna pomoc

Typowe problemy

Brak pewności co do siły dokręcenia śrub

Należy stosować się do wartości momentów dokręcania podanych w dokumencie (np. 10-20 Nm dla pozycji 25).

Identyfikacja części zamiennej

Należy skorzystać z rysunków złożeniowych (Fig. 1-3), aby zlokalizować numer pozycji danego elementu.

Przed użyciem

  • Sprawdź numer modelu na tabliczce znamionowej (3 603 JD8 100).
  • Przygotuj odpowiednie narzędzia do demontażu obudowy.
  • Upewnij się, że akumulator jest odłączony przed przystąpieniem do jakichkolwiek prac serwisowych.
  • Zorganizuj miejsce pracy, aby nie zgubić drobnych elementów (śrub, sprężynek).
