Wykaz części zamiennych wiertarko-wkrętarki Bosch GSB 18V-65
Szczegółowy wykaz części zamiennych oraz schemat budowy wiertarko-wkrętarki Bosch GSB 18V-65. Znajdź numery katalogowe podzespołów, wartości momentów dokręcania oraz rysunki złożeniowe urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z dokumentu
Niniejszy dokument jest oficjalnym wykazem części zamiennych oraz schematem budowy (tzw. exploded view) dla wiertarko-wkrętarki Bosch GSB 18V-65 (kod produktu 3 601 JN3 100). Dokument służy do identyfikacji podzespołów urządzenia w celach serwisowych i naprawczych.

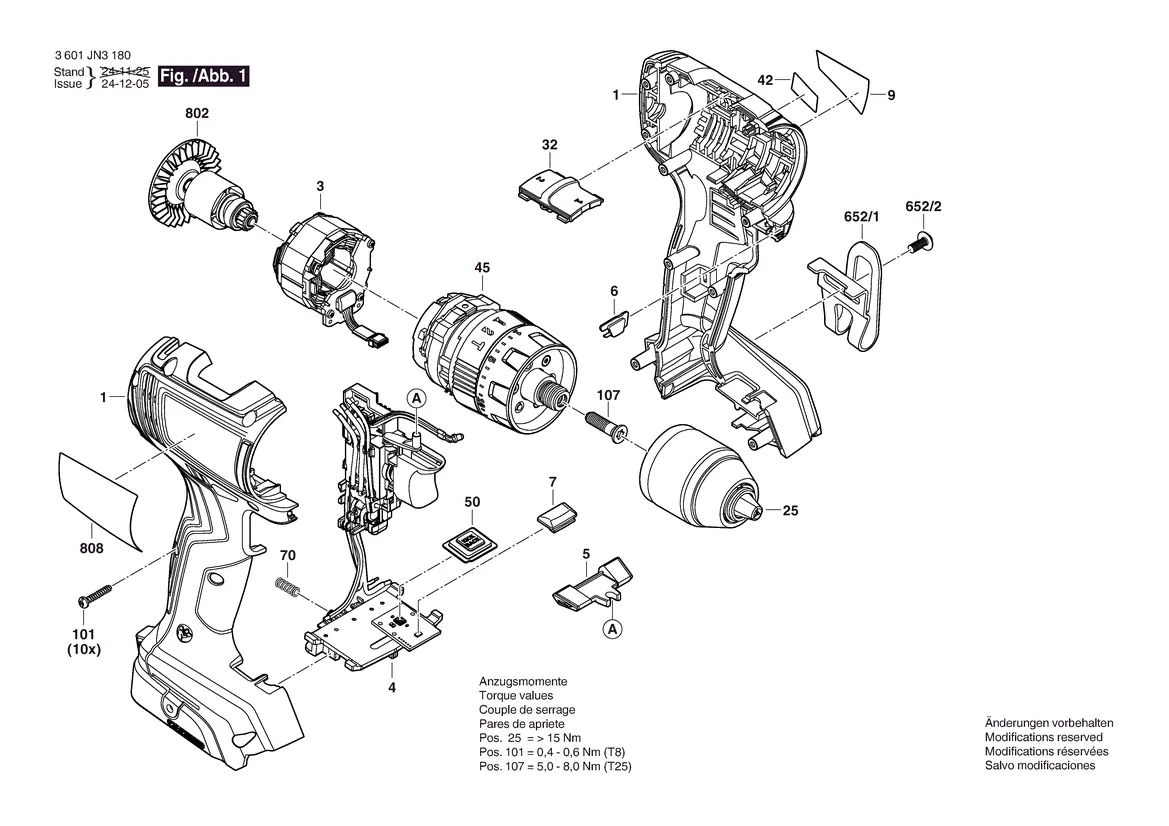

Schemat budowy
Na stronie 2 znajduje się szczegółowy rysunek złożeniowy urządzenia, na którym poszczególne elementy są oznaczone numerami pozycji. Numery te odpowiadają tabeli części zamiennych.
Wykaz części zamiennych
Strona 3 zawiera tabelę z wykazem części, w której znajdują się:
- Item: Numer pozycji na schemacie.
- Part Number: Numer katalogowy części (niezbędny do zamówienia).
- Description: Nazwa części.
Wartości momentów dokręcania
Na schemacie budowy (strona 2) podano kluczowe wartości momentów dokręcania dla wybranych śrub i elementów:
- Pozycja 25 (Uchwyt wiertarski): > 15 Nm
- Pozycja 101 (Śruba Torx): 0,4 – 0,6 Nm
- Pozycja 107 (Śruba M6x23): 5,0 – 8,0 Nm
Akcesoria

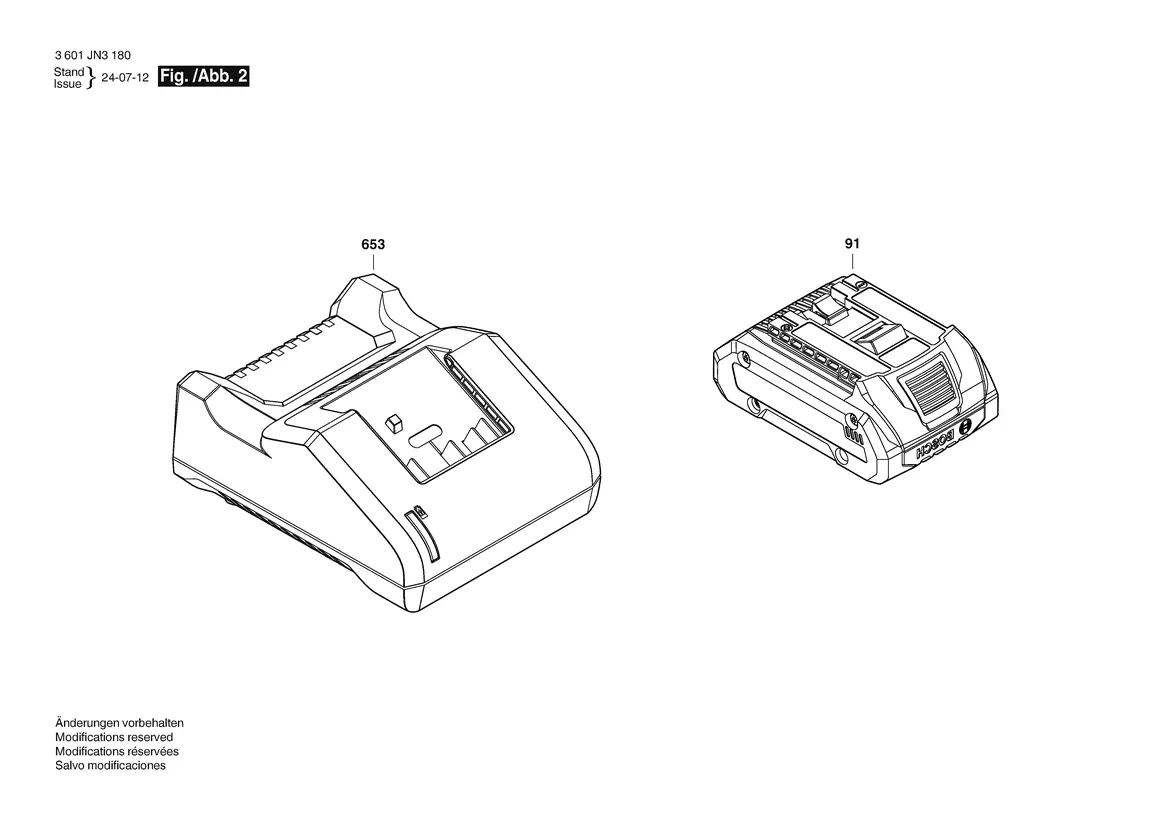

Strona 4 zawiera schemat poglądowy akumulatora oraz ładowarki kompatybilnych z urządzeniem.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Ilustracje i schematy
- Schemat przedstawia rozłożoną konstrukcję wiertarko-wkrętarki z numeracją części odpowiadającą tabeli.
- Rysunek zawiera również podgląd akumulatora i ładowarki.
Zgodność modelu
- Kompatybilne akumulatory: GBA 18V 2.0AH.
- Kompatybilne ładowarki: GAL 18V-40, GAL 18V-20.
