Niniejsza instrukcja dotyczy wiertarko-wkrętarek Bosch GSB 120-LI oraz GSR 120-LI. Dokument zawiera kluczowe informacje dotyczące bezpieczeństwa, obsługi, konserwacji oraz specyfikacji technicznych obu modeli.

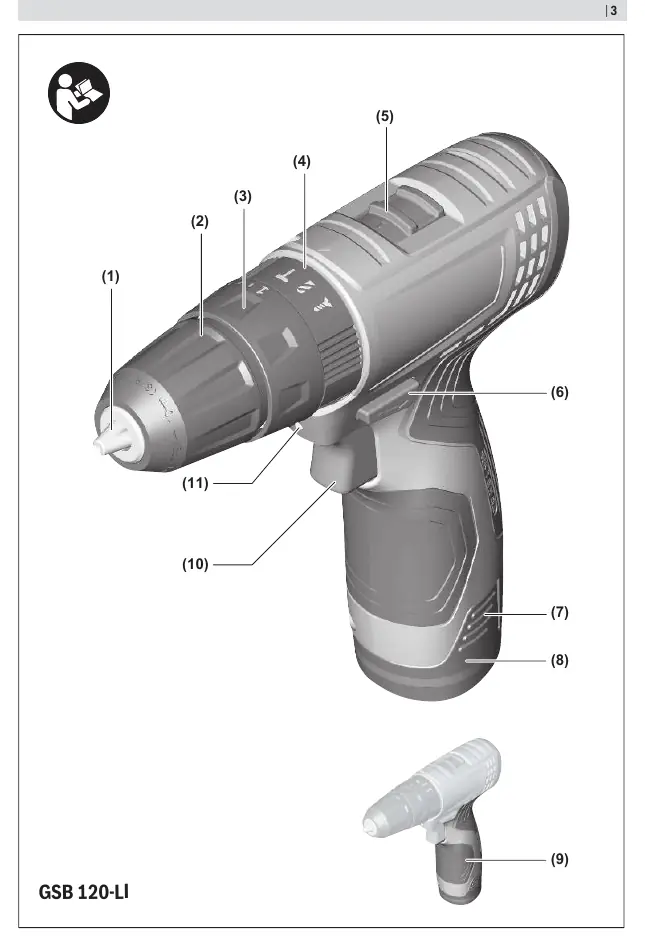

Opis urządzenia
Urządzenie składa się z następujących elementów:
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień nastawczy momentu obrotowego
- (4) Przełącznik trybów pracy (tylko GSB 120-LI)
- (5) Przełącznik biegów
- (6) Przełącznik kierunku obrotów
- (7) Przycisk odblokowujący akumulator
- (8) Akumulator
- (9) Rękojeść
- (10) Włącznik/wyłącznik
- (11) Oświetlenie PowerLight
Montaż i obsługa
Przed przystąpieniem do prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Akumulator należy ładować wyłącznie w zalecanych ładowarkach.
Ustawienia
- Kierunek obrotów: Ustawiany przełącznikiem (6). Pamiętaj, aby nie zmieniać kierunku podczas pracy.
- Tryb pracy: Wybierz odpowiedni tryb (wiercenie, wkręcanie, wiercenie z udarem) za pomocą przełącznika (4) lub pierścienia (3).
- Moment obrotowy: Regulowany pierścieniem (3) w 20 stopniach.
- Biegi: Wybór za pomocą przełącznika (5). Bieg I dla dużych średnic, bieg II dla małych.
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości. W przypadku problemów technicznych skontaktuj się z serwisem Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Sprawdź, czy akumulator jest naładowany i poprawnie włożony.
Upewnij się, że uchwyt wiertarski jest mocno dokręcony.
Po długiej pracy na niskich obrotach, pozwól urządzeniu pracować na biegu jałowym przez ok. 3 minuty.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Ustaw przełącznik kierunku obrotów w pozycji środkowej przed wkładaniem akumulatora.
- Sprawdź, czy wybrane wiertło lub bit jest odpowiednie do materiału.
- Upewnij się, że wybrano odpowiedni tryb pracy (wiercenie, wkręcanie, wiercenie z udarem).
