Instrukcja serwisowa i schemat części wiertarko-wkrętarki Bosch GSR 12V-30
Zobacz oficjalny schemat budowy wiertarko-wkrętarki Bosch GSR 12V-30. Znajdź wartości momentów dokręcania dla kluczowych śrub i listę części zamiennych niezbędnych do naprawy urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje serwisowe
Niniejszy dokument stanowi oficjalny schemat budowy (exploded view) wiertarko-wkrętarki Bosch GSR 12V-30. Zawiera on szczegółowy wykaz komponentów oraz kluczowe parametry techniczne dotyczące momentów dokręcania śrub, niezbędne podczas prac serwisowych i naprawczych.
Wartości momentów dokręcania
Podczas montażu lub naprawy urządzenia należy bezwzględnie przestrzegać poniższych wartości momentów obrotowych, aby zapewnić prawidłowe działanie i bezpieczeństwo:
- Pozycja 25 (uchwyt): >15 Nm
- Pozycja 101 (śruby obudowy): 0,9 – 1,1 Nm (wymagany klucz Torx T10)
- Pozycja 107 (śruba uchwytu): 5,0 – 8,0 Nm (wymagany klucz Torx T25)

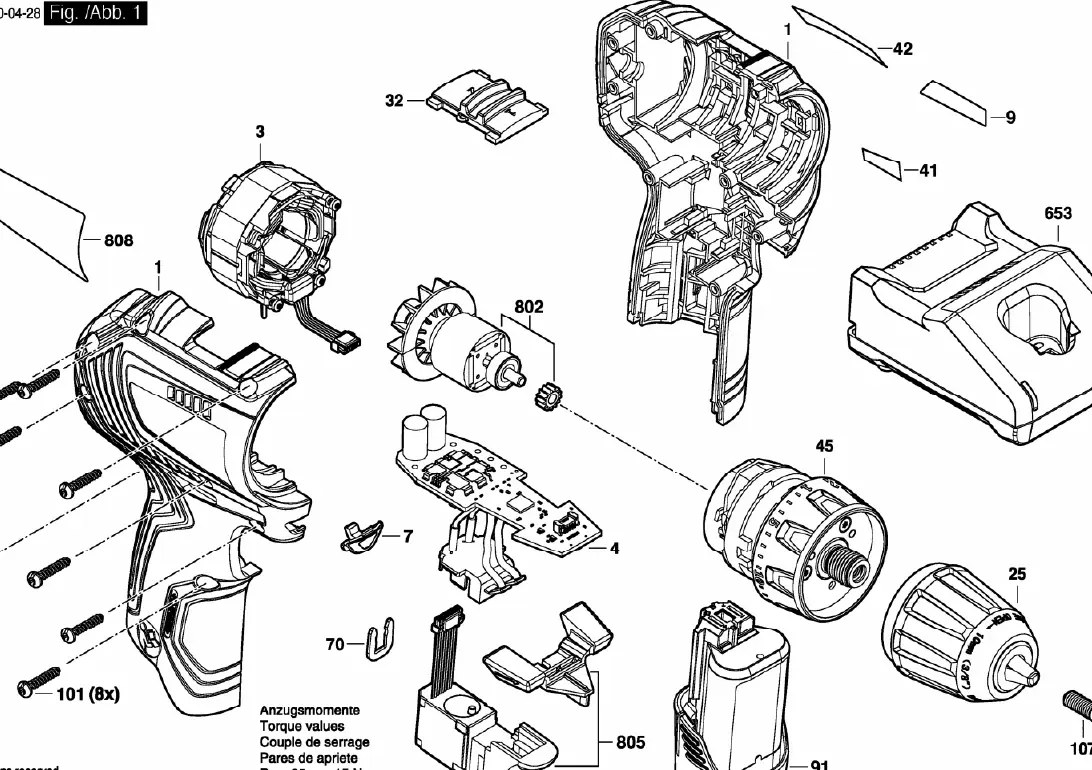

Schemat budowy
Dokument przedstawia rozłożone na części pierwsze urządzenie, co ułatwia identyfikację poszczególnych elementów, takich jak silnik, moduł elektroniki, obudowa oraz uchwyt wiertarski. Każdy element jest oznaczony numerem referencyjnym, co pozwala na precyzyjne zamówienie części zamiennych.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Zawsze używaj klucza dynamometrycznego ustawionego na zalecane wartości momentu obrotowego (0,9-1,1 Nm dla śrub obudowy).
Upewnij się, że używasz odpowiedniego narzędzia Torx T25 dla śruby zabezpieczającej (poz. 107) i stosujesz odpowiedni moment dokręcania przy montażu.
Przed użyciem
- Przygotuj klucze Torx w rozmiarach T10 oraz T25.
- Upewnij się, że urządzenie jest odłączone od zasilania (akumulator wyjęty).
- Zorganizuj miejsce pracy, aby nie zgubić drobnych śrub (poz. 101).
- Sprawdź, czy posiadasz odpowiednie części zamienne zgodne z numeracją na schemacie.
