Wykaz części zamiennych wiertarko-wkrętarki udarowej Bosch GSB 18V-65
Szczegółowy wykaz części zamiennych oraz schemat budowy wiertarko-wkrętarki udarowej Bosch GSB 18V-65. Znajdź numery katalogowe części, momenty dokręcania śrub i schematy montażowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

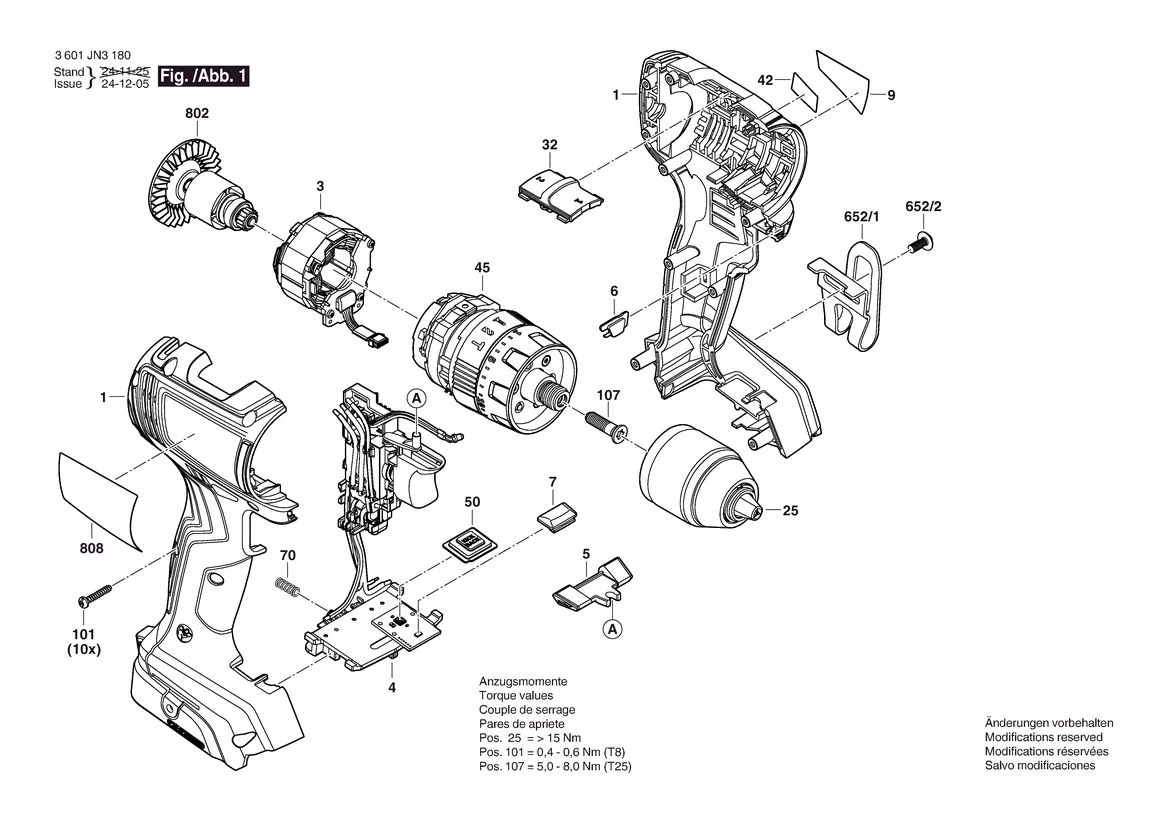

Niniejszy dokument stanowi oficjalny wykaz części zamiennych oraz schemat budowy (widok rozstrzelony) dla wiertarko-wkrętarki udarowej Bosch GSB 18V-65. Dokument służy do identyfikacji komponentów urządzenia, co jest niezbędne podczas przeprowadzania napraw serwisowych lub wymiany zużytych elementów.
Momenty dokręcania śrub
Podczas montażu urządzenia należy bezwzględnie przestrzegać zalecanych momentów dokręcania dla poszczególnych śrub, aby zapewnić prawidłowe działanie i bezpieczeństwo:
- Pozycja 25 (Uchwyt wiertarski): > 15 Nm
- Pozycja 101 (Śruba Torx T8): 0,4 - 0,6 Nm
- Pozycja 107 (Śruba Torx T25): 5,0 - 8,0 Nm
Wykaz części zamiennych
Dokument zawiera numery katalogowe dla kluczowych podzespołów urządzenia, w tym:
- Obudowa (Housing)
- Stojan (Stator)
- Moduł elektroniczny (Electronics Module)
- Uchwyt wiertarski (Keyless Chuck)

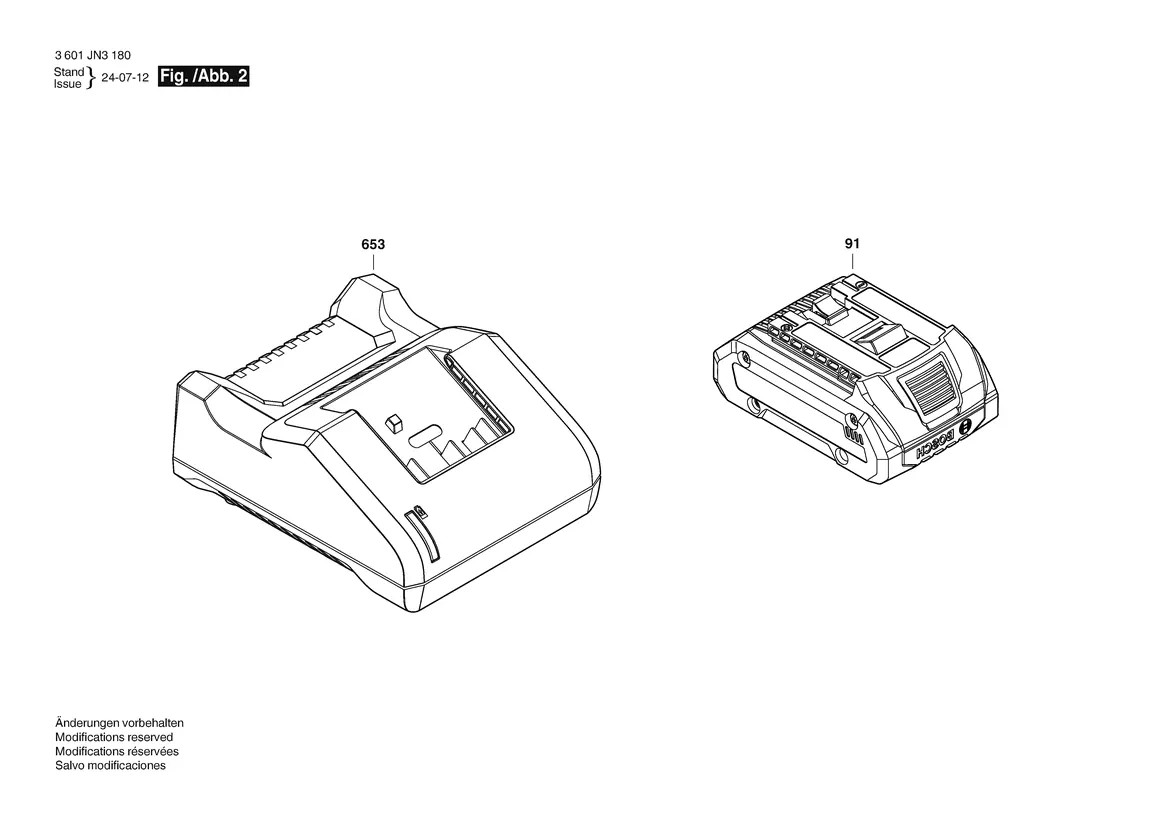

- Akumulator (Battery Pack)
- Ładowarka (Fast Charger)
