Wykaz części zamiennych młotowiertarki Bosch GBH 187-LI
Szczegółowy wykaz części zamiennych oraz schemat budowy młotowiertarki Bosch GBH 187-LI. Dokument zawiera rysunki złożeniowe (exploded view) oraz wartości momentów dokręcania śrub niezbędne do serwisowania urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o dokumencie
Niniejszy dokument jest oficjalnym wykazem części zamiennych oraz schematem budowy młotowiertarki Bosch GBH 187-LI. Służy on do identyfikacji komponentów urządzenia oraz określenia prawidłowych momentów dokręcania śrub podczas prac serwisowych i naprawczych.

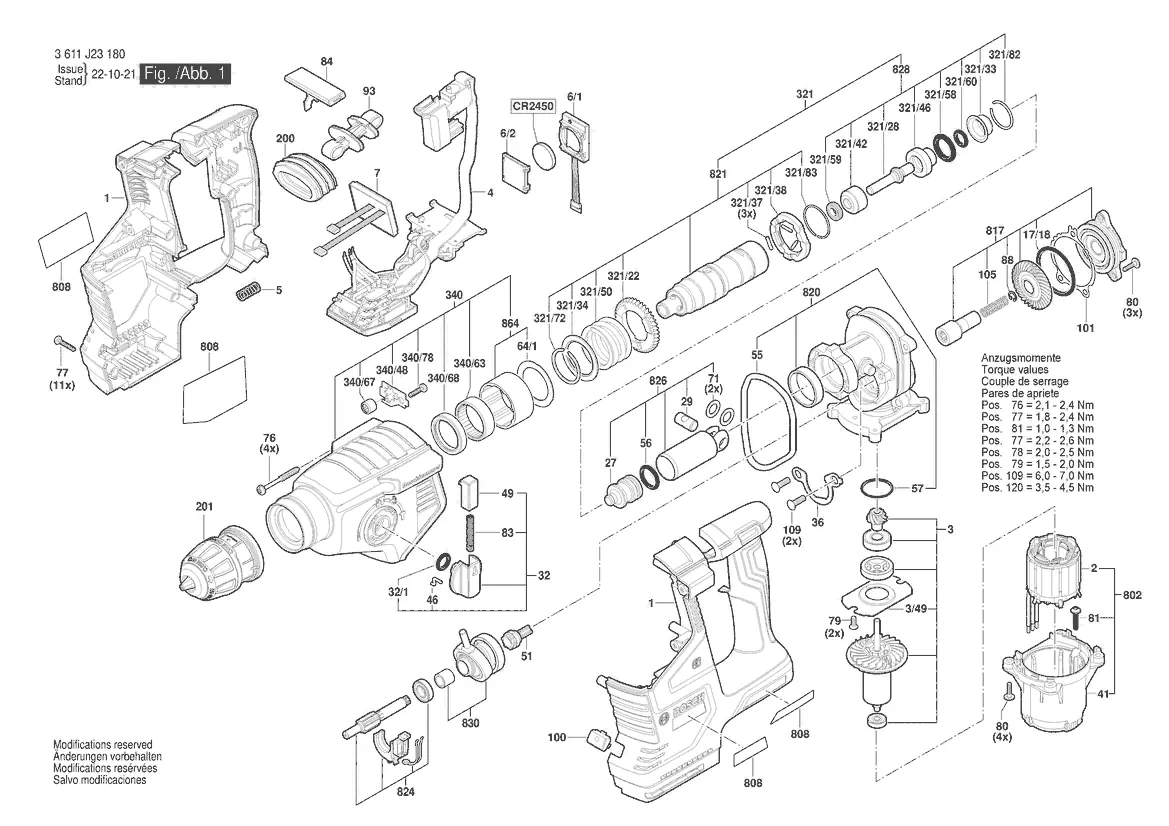

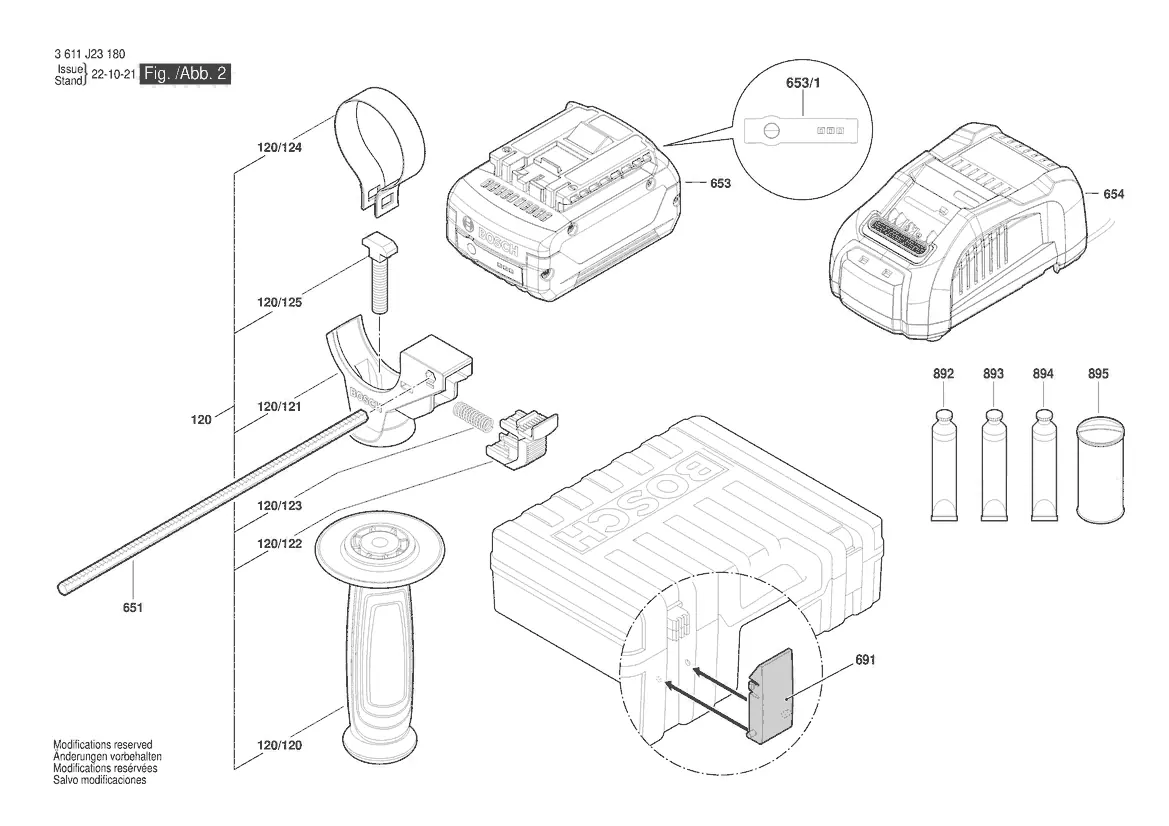

Schematy budowy (Exploded View)
Dokument zawiera szczegółowe rysunki złożeniowe urządzenia, które pozwalają na precyzyjną lokalizację poszczególnych części. Rysunki są niezbędne przy demontażu i ponownym montażu młotowiertarki.
Momenty dokręcania
Podczas montażu urządzenia należy przestrzegać określonych wartości momentów dokręcania dla poszczególnych śrub, aby zapewnić bezpieczeństwo i prawidłowe działanie narzędzia:
- Poz. 76: 2,1 – 2,4 Nm
- Poz. 77: 1,8 – 2,4 Nm
- Poz. 81: 1,0 – 1,3 Nm
- Poz. 77 (drugi typ): 2,2 – 2,6 Nm
- Poz. 78: 2,0 – 2,5 Nm
- Poz. 79: 1,5 – 2,0 Nm
- Poz. 109: 6,0 – 7,0 Nm
- Poz. 120: 3,5 – 4,5 Nm
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione na schemacie przed rozpoczęciem montażu.
- Upewnij się, że używasz odpowiedniego klucza dynamometrycznego do dokręcania śrub.
- Zweryfikuj numery części z wykazem przed zamówieniem zamienników.
Parametry w praktyce
- Momenty dokręcania
- Wartości siły (w Nm), z jaką należy dokręcać poszczególne śruby, aby uniknąć uszkodzenia gwintów lub obudowy.
