Wykaz części zamiennych klucza udarowego Bosch GDS 18V-350

Oficjalny wykaz części zamiennych dla klucza udarowego Bosch GDS 18V-350. Znajdź numery katalogowe komponentów, schematy budowy (exploded view) oraz listę kompatybilnych akumulatorów i ładowarek.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy klucza udarowego (Fig. 1) Strona 1 Schemat akumulatora i ładowarki (Fig. 2) Strona 2

Najważniejsze informacje z instrukcji

Niniejszy dokument jest oficjalnym wykazem części zamiennych dla klucza udarowego Bosch GDS 18V-350. Zawiera on szczegółowe schematy budowy urządzenia (tzw. exploded view) oraz zestawienie numerów katalogowych poszczególnych komponentów. Dokument służy do identyfikacji części w celach serwisowych i naprawczych.

Schematy budowy

Dokument zawiera ilustracje typu "exploded view", które przedstawiają rozłożone urządzenie na poszczególne elementy. Każdy element na schemacie jest oznaczony numerem pozycji, który odpowiada numerowi w tabeli części zamiennych. Dostępne są dwa główne schematy:

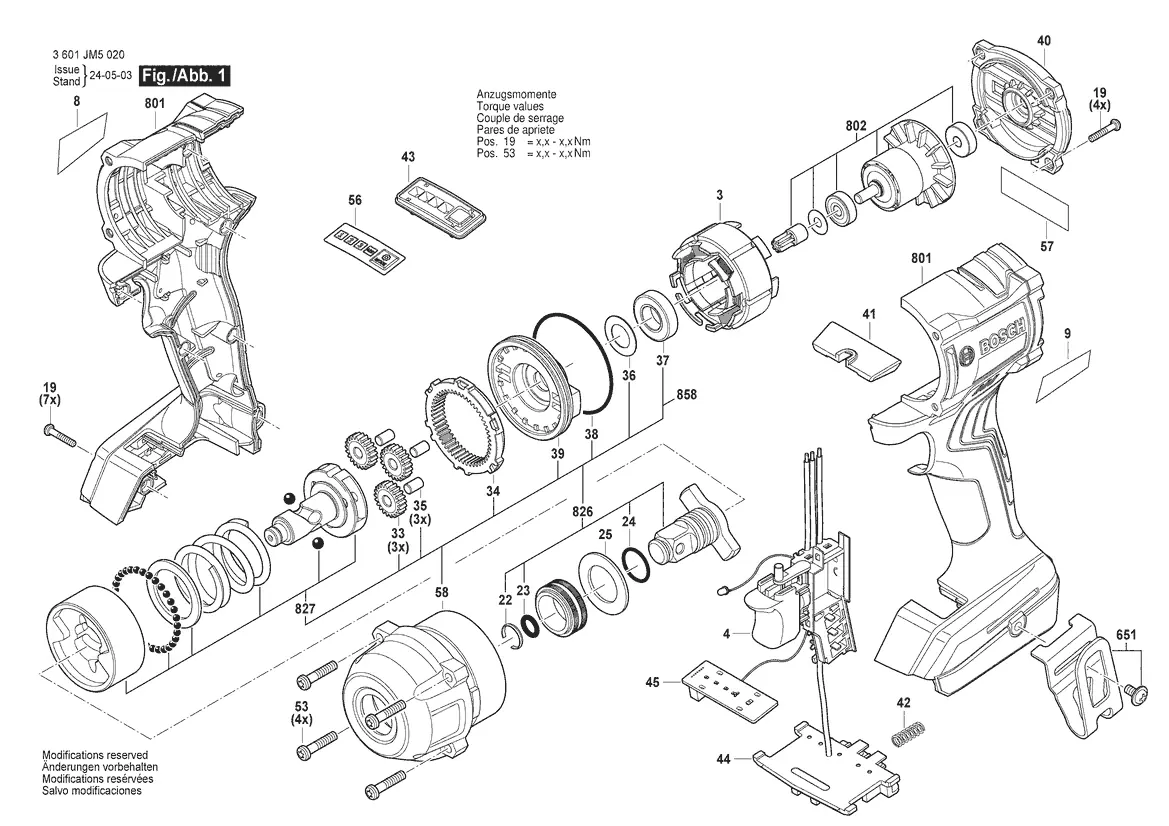

Schemat budowy klucza udarowego (Fig. 1)
Schemat budowy klucza udarowego (Fig. 1)

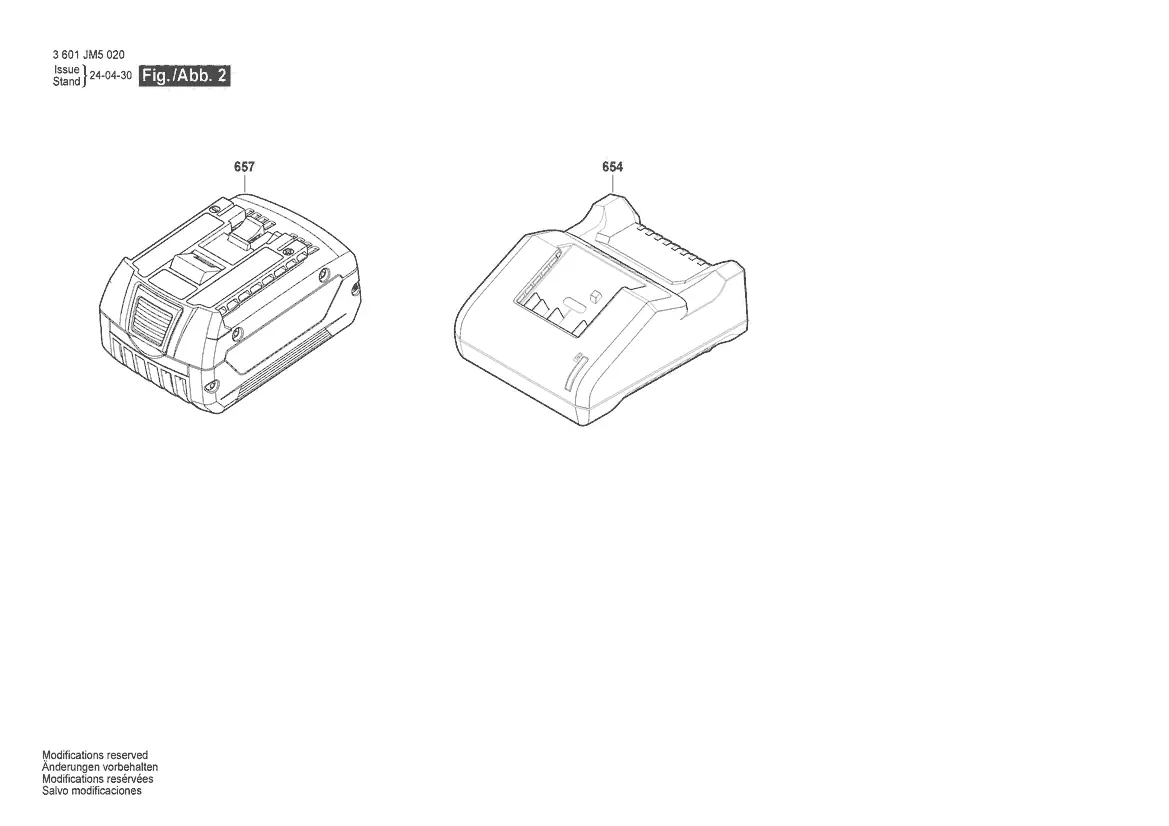

Schemat akumulatora i ładowarki (Fig. 2)
Schemat akumulatora i ładowarki (Fig. 2)
  • Fig. 1: Główny schemat budowy klucza udarowego, obejmujący obudowę, mechanizm udarowy, silnik oraz elementy sterujące.
  • Fig. 2: Schemat przedstawiający kompatybilne akumulatory oraz ładowarki.

Wykaz części zamiennych

Wykaz części zawiera kolumny: Item (numer pozycji na schemacie), Part Number (numer katalogowy części), Description (opis części) oraz Illustration (numer schematu, na którym znajduje się część). W przypadku zamawiania części należy posługiwać się numerem katalogowym (Part Number) przypisanym do konkretnego modelu urządzenia.

Informacje o producencie

Robert Bosch GmbH

Profil marki
Strona producenta https://www.bosch.pl Wsparcie https://www.bosch-home.com/pl/pl/serwis/ Manuale producenta https://www.bosch-home.com/pl/pl/serwis/instrukcje-obs%C5%82ugi.html

Praktyczna pomoc

Typowe problemy

Trudność w identyfikacji części

Znajdź element na schemacie (Fig. 1 lub Fig. 2), odczytaj numer pozycji, a następnie odszukaj ten numer w tabeli 'Spare parts list', aby uzyskać numer katalogowy.

Dobór odpowiedniej ładowarki lub akumulatora

Skorzystaj z tabeli części zamiennych na stronach 3-4, gdzie wyszczególniono numery katalogowe dla różnych wersji ładowarek (np. GAL 18V-40) oraz akumulatorów.

Przed użyciem

  • Zidentyfikuj numer modelu urządzenia na tabliczce znamionowej.
  • Porównaj uszkodzony element ze schematem budowy (exploded view).
  • Spisz numer katalogowy (Part Number) z tabeli części zamiennych przed złożeniem zamówienia.
