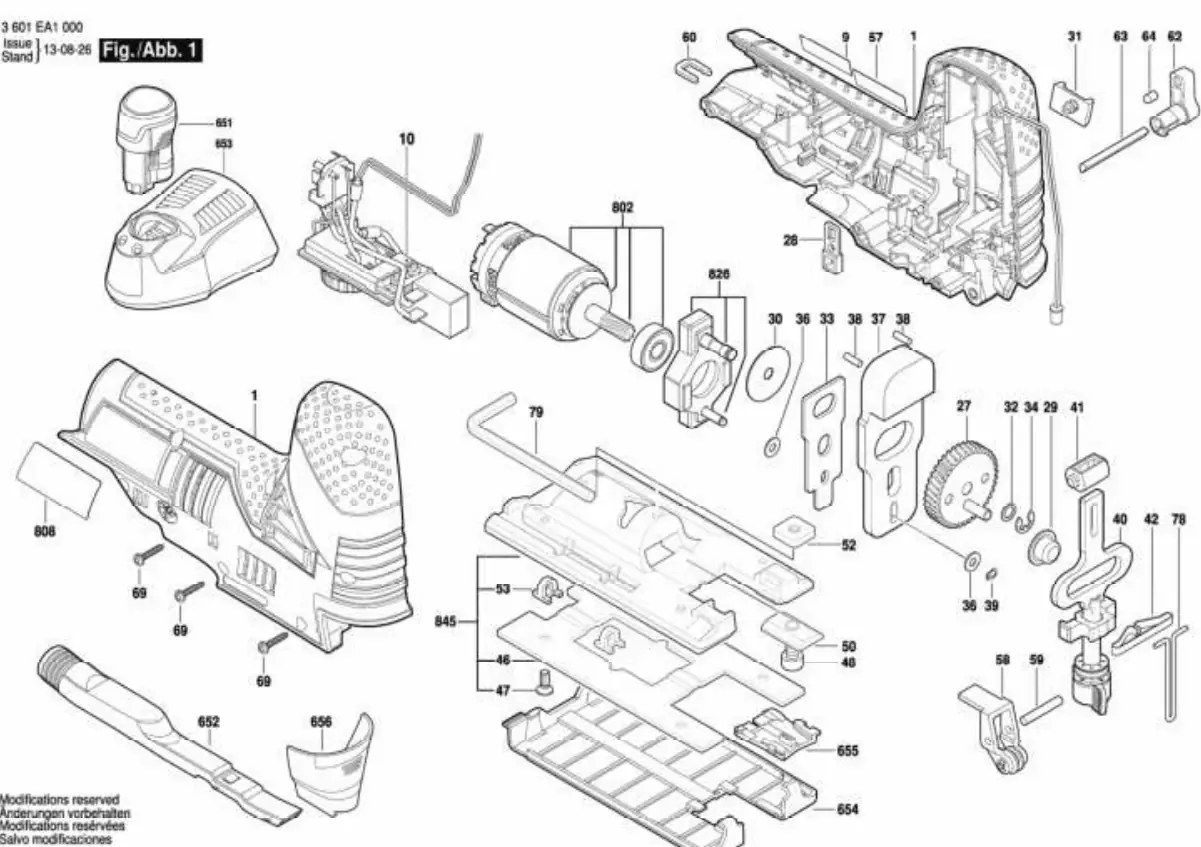

Schemat budowy wyrzynarki Bosch GST 12V-70

Czym jest ten dokument

Niniejszy dokument stanowi oficjalny schemat budowy (tzw. exploded view) wyrzynarki akumulatorowej Bosch GST 12V-70. Przedstawia on urządzenie w formie rozłożonej na poszczególne komponenty, co jest kluczowe przy serwisowaniu, naprawach oraz zamawianiu części zamiennych.

Zastosowanie schematu

Schemat jest przeznaczony dla użytkowników oraz serwisantów, którzy potrzebują:

• Zidentyfikować konkretne elementy konstrukcyjne wyrzynarki.
• Zrozumieć sposób montażu poszczególnych podzespołów.
• Dobrać odpowiednie części zamienne na podstawie numeracji przedstawionej na rysunku.

Budowa urządzenia

Rysunek techniczny ukazuje kluczowe sekcje wyrzynarki, w tym:

• Obudowę zewnętrzną oraz jej elementy mocujące.
• Zespół silnika wraz z przekładnią i mechanizmem napędowym.
• Mechanizm posuwu brzeszczotu.
• Stopę urządzenia oraz elementy prowadzące.

Każdy element na schemacie posiada przypisany numer, który odpowiada oficjalnej liście części zamiennych Bosch. W przypadku konieczności naprawy, należy posługiwać się tymi numerami w celu poprawnego zamówienia komponentów.
