Schemat budowy i lista części Bosch GDS 18V-780 - Instrukcja...
Szczegółowy schemat budowy i lista części zakrętarki udarowej Bosch GDS 18V-780. Sprawdź specyfikację momentów dokręcania śrub obudowy w oficjalnej dokumentacji serwisowej.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera schemat budowy (rozstrzelony widok) zakrętarki udarowej Bosch GDS 18V-780 wraz z informacjami o momentach dokręcania śrub montażowych. str. 2
Najważniejsze czynności
- Dokręcanie śrub (Pos. 101) str. 2
- Dokręcanie śrub (Pos. 102) str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania śrub (Pos. 101) | 2.0 Nm | Wartość momentu dla śrub oznaczonych jako 101 | str. 2 |
| Moment dokręcania śrub (Pos. 102) | 5.0 Nm | Wartość momentu dla śrub oznaczonych jako 102 | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Schemat budowy str. 2
Najważniejsze informacje
Niniejszy dokument stanowi oficjalny schemat budowy (rozstrzelony widok) zakrętarki udarowej Bosch GDS 18V-780. Zawiera on szczegółowy wykaz części oraz instrukcje dotyczące momentów dokręcania śrub niezbędnych podczas montażu urządzenia.
Schemat budowy i części
Dokument przedstawia rozstrzelony widok urządzenia, który ułatwia identyfikację poszczególnych komponentów oraz ich wzajemne położenie. W przypadku prac serwisowych należy zwrócić szczególną uwagę na momenty dokręcania śrub obudowy:
- Śruby (Pos. 101): Wymagany moment dokręcania wynosi 2.0 Nm ±0.1 Nm.
- Śruby (Pos. 102): Wymagany moment dokręcania wynosi 5.0 Nm ±0.2 Nm.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Parametry w praktyce
- Moment dokręcania śrub (Pos. 101)
- 2.0 Nm ±0.1 Nm
- Moment dokręcania śrub (Pos. 102)
- 5.0 Nm ±0.2 Nm
Ilustracje i schematy

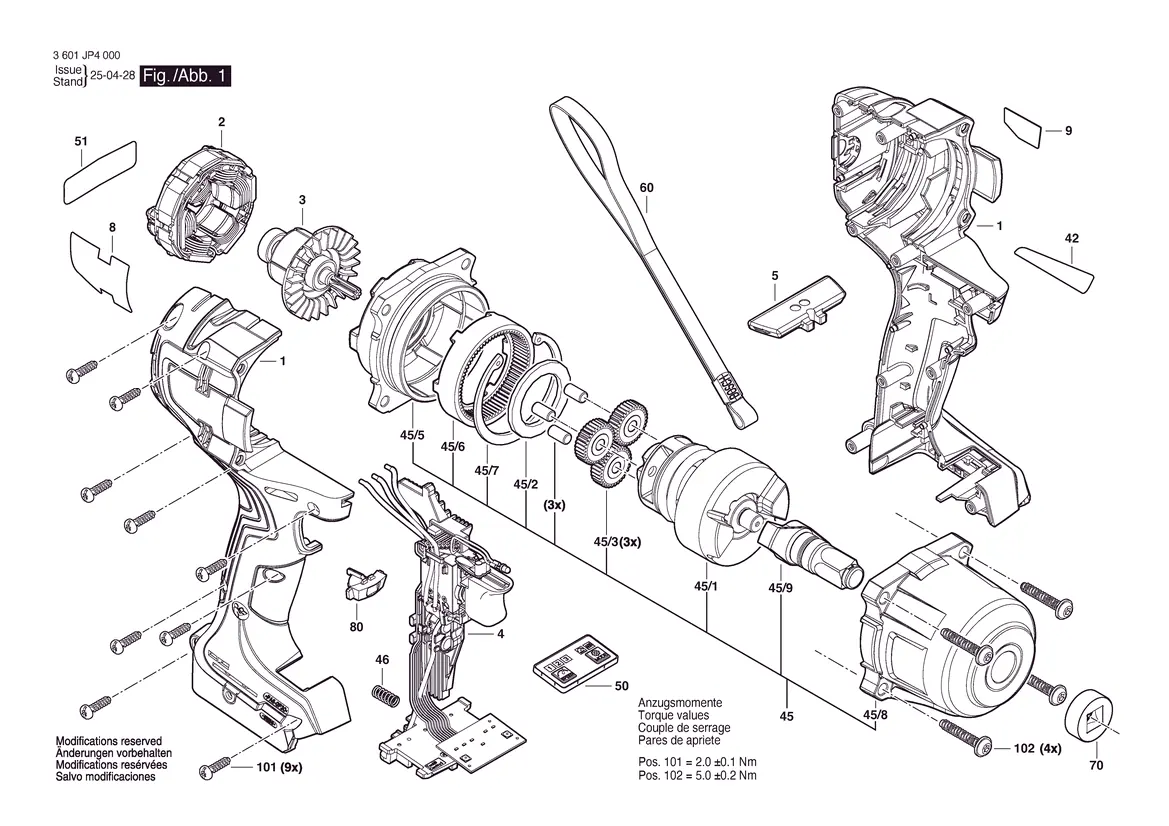

- Schemat przedstawia rozstrzelony widok zakrętarki udarowej Bosch GDS 18V-780.
- Wskazano pozycje poszczególnych części składowych urządzenia.
- Podano wymagane momenty dokręcania dla śrub obudowy.
