Instrukcja montażu uchwytu ściennego BOSE 018SBARWBB
Instrukcja montażu uchwytu ściennego BOSE 018SBARWBB dla wybranych modeli soundbarów Bose. Zawiera szczegółowe kroki instalacji, listę narzędzi oraz wskazówki bezpieczeństwa.
Spis treści
Przeznaczenie produktu
Uchwyt ścienny BOSE 018SBARWBB jest przeznaczony wyłącznie do montażu soundbarów Bose, w tym modeli: Bose Soundbar 700, Bose Soundbar 500, Bose TV Speaker oraz SoundTouch 300. Produkt służy do bezpiecznego zawieszenia urządzenia na ścianie pod telewizorem.

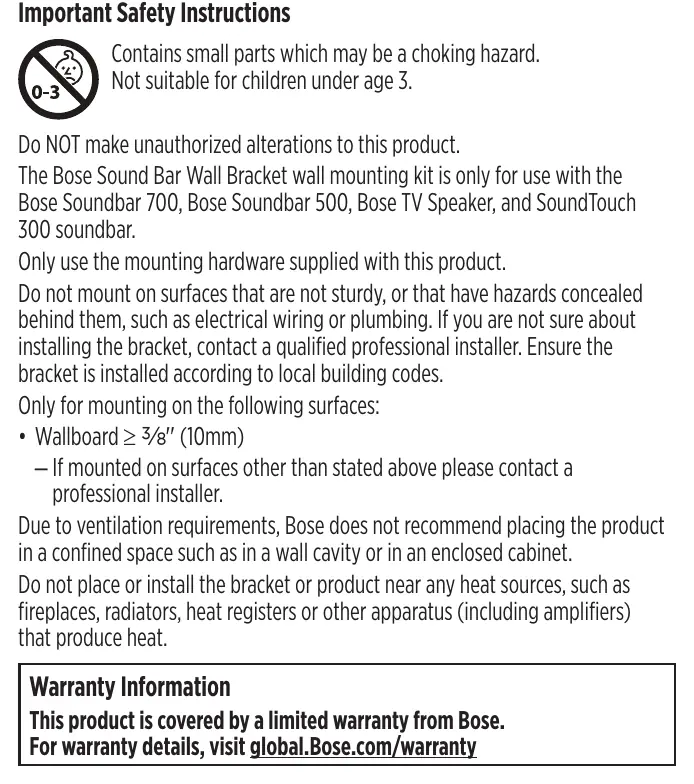

Bezpieczeństwo i ograniczenia
Przed przystąpieniem do montażu należy upewnić się, że ściana jest stabilna i nie posiada ukrytych instalacji elektrycznych ani hydraulicznych. Uchwyt jest przeznaczony wyłącznie do montażu na płytach ściennych (wallboard) o grubości co najmniej 10 mm. Produkt nie jest przeznaczony do montażu na powierzchniach murowanych. Ze względu na wymagania dotyczące wentylacji, nie należy umieszczać soundbara w zamkniętych wnękach ściennych ani szafkach. Należy unikać montażu w pobliżu źródeł ciepła, takich jak grzejniki czy kominki.
Przygotowanie i montaż
Zestaw zawiera wszystkie niezbędne elementy montażowe. Do instalacji wymagane są: wiertarka, wiertła o odpowiednich średnicach (zależnie od typu ściany), poziomica, ołówek oraz śrubokręt. Proces montażu obejmuje użycie dołączonego szablonu, który ułatwia precyzyjne rozmieszczenie otworów pod wsporniki. Po zamontowaniu wsporników na ścianie, soundbar mocuje się do nich za pomocą dostarczonych śrub.
Konserwacja i wsparcie
Produkt nie wymaga specjalnej konserwacji. W przypadku wątpliwości dotyczących instalacji, zaleca się kontakt z wykwalifikowanym instalatorem. Wszelkie informacje serwisowe oraz wsparcie techniczne dla poszczególnych modeli soundbarów można znaleźć na oficjalnych stronach wsparcia Bose: worldwide.Bose.com/Support/SB700, worldwide.Bose.com/Support/SB500, global.Bose.com/Support/ST300 oraz worldwide.Bose.com/Support/TVS.
Oficjalne zasoby z instrukcji
Informacje o producencie
Bose Corporation
Praktyczna pomoc
Typowe problemy
Niepewność co do wytrzymałości ściany
Jeśli ściana nie jest wykonana z płyty ściennej (wallboard) o grubości min. 10 mm lub masz wątpliwości co do jej struktury, skontaktuj się z profesjonalnym instalatorem.
Ryzyko uszkodzenia instalacji wewnątrz ściany
Przed wierceniem upewnij się, że w miejscu montażu nie przebiegają przewody elektryczne ani rury hydrauliczne.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (wsporniki, śruby, kołki).
- Upewnij się, że soundbar jest kompatybilny z tym modelem uchwytu.
- Przygotuj narzędzia: wiertarkę, wiertła, poziomicę, ołówek i śrubokręt.
- Wybierz miejsce montażu z dala od źródeł ciepła i w dobrze wentylowanym obszarze.
- Użyj dołączonego szablonu do wyznaczenia otworów.
Parametry w praktyce
- Kompatybilność powierzchni
- Tylko płyty ścienne (wallboard) o grubości min. 10 mm.
- Wiertła (płyta ścienna)
- Wymagane wiertła 3/16" (5 mm) oraz 11/32" (8.7 mm) zależnie od użytych kołków.
- Wiertła (ściana szkieletowa drewniana)
- Wymagane wiertła 3/32" (2.4 mm) oraz 1/8" (3 mm).
Ilustracje i schematy
- Strona 2: Wykaz części montażowych i wymaganych narzędzi.
- Strona 3: Użycie szablonu A do wyznaczenia pozycji pod telewizorem.
- Strona 4-5: Instrukcja wiercenia otworów i montażu wsporników H oraz K.
- Strona 7-8: Schemat podłączenia kabli dla różnych modeli soundbarów.
- Strona 14-15: Szablony rozstawu dla różnych modeli soundbarów.
Zgodność modelu
- Kompatybilne modele: Bose Soundbar 700, Bose Soundbar 500, Bose TV Speaker, SoundTouch 300.
- Nie stosować na powierzchniach murowanych.
