Instrukcja obsługi termostatu Braeburn 1020NC i 1220NC
Szybki przewodnik instalacji i obsługi termostatów Braeburn 1020NC oraz 1220NC. Zawiera schematy podłączeń, konfigurację przełączników instalatora, procedury testowe oraz wskazówki dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument jest przeznaczony wyłącznie dla wykwalifikowanych techników serwisu. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie urządzenia grzewczego lub chłodzącego. Termostat wymaga zasilania 24V AC lub dwóch baterii alkalicznych AA (jako zasilanie podstawowe lub awaryjne).
Opis urządzenia

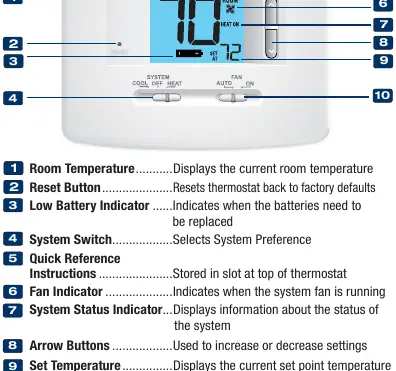

Termostat posiada wyświetlacz temperatury pokojowej, wskaźnik niskiego poziomu baterii, przełączniki systemu (COOL/OFF/HEAT) oraz wentylatora (AUTO/ON). Model 1220NC oferuje dodatkowo tryb EMER (ogrzewanie awaryjne).
Instalacja
Termostat należy zamontować około 1,5 metra nad podłogą w miejscu o dobrej cyrkulacji powietrza. Unikać miejsc narażonych na przeciągi, bezpośrednie nasłonecznienie, bliskość kanałów wentylacyjnych lub ścian zewnętrznych.
- Zdemontować podstawę z korpusu termostatu.
- Wywiercić otwory montażowe (3/16 cala) i zamocować podstawę.
- Podłączyć przewody zgodnie ze schematem dla danego typu systemu (konwencjonalny lub pompa ciepła).
- Ustawić przełączniki instalatora (CONV/HP, F/C, HE/HG).
- Zatrzasnąć korpus termostatu na podstawie.
Konfiguracja i ustawienia
Przełączniki instalatora znajdują się wewnątrz urządzenia. Po każdej zmianie ustawień należy nacisnąć przycisk RESET. Użytkownik może dostosować różnicę temperatur (differential) w menu zaawansowanym, przytrzymując przyciski strzałek przez 3 sekundy.
Testowanie systemu
Po instalacji należy przetestować tryby HEAT i COOL, ustawiając temperaturę o 3 stopnie powyżej/poniżej temperatury pokojowej. Uwaga: urządzenie posiada wbudowane opóźnienie ochrony sprężarki, które można pominąć przyciskiem RESET.
Konserwacja
W przypadku używania baterii, należy je wymienić natychmiast po pojawieniu się wskaźnika niskiego poziomu baterii. Obudowę należy czyścić wyłącznie miękką, wilgotną szmatką, unikając środków ściernych i rozpylania płynów bezpośrednio na urządzenie.
Kontakt serwisowy
Wsparcie techniczne dostępne jest pod adresem www.braeburnonline.com oraz pod numerem telefonu 866-268-5599 (USA) lub 630-844-1968 (poza USA).
Oficjalne zasoby z instrukcji
Informacje o producencie
Braeburn Systems LLC
Praktyczna pomoc
Typowe problemy
Wyświetlacz pokazuje 'NO EMER SET'
Występuje, gdy wybrano tryb EMER w modelu 1220NC skonfigurowanym dla systemu konwencjonalnego (CONV).
System nie startuje natychmiast po teście
Termostat posiada wbudowaną ochronę sprężarki przed zbyt częstym włączaniem (short cycling).
Wentylator nie startuje w systemie gazowym
Jest to normalne zachowanie w niektórych systemach grzewczych; wentylator może uruchomić się z opóźnieniem.
Przed użyciem
- Wyłącz zasilanie systemu grzewczego/chłodzącego przed instalacją.
- Upewnij się, że miejsce montażu znajduje się 1,5m nad podłogą.
- Sprawdź, czy posiadasz zasilanie 24V AC lub sprawne baterie AA.
- Ustaw przełączniki instalatora (CONV/HP, F/C, HE/HG) przed montażem.
- Naciśnij przycisk RESET po każdej zmianie ustawień przełączników.
Parametry w praktyce
- Zakres kontroli
- 45° – 90° F (7° – 32° C).
- Obciążenie terminala
- Maksymalnie 1 Amper na terminal.
- Dokładność temperatury
- +/- 1° F (+/- 0.5° C).
Ilustracje i schematy
- Schemat montażu podstawy: pokazuje wiercenie otworów 3/16 cala i użycie kołków rozporowych.
- Schemat podłączenia zasilania: wskazuje terminal C dla zasilania 24V AC.
- Schemat baterii: pokazuje polaryzację (+) i (-) w komorze baterii.
Zgodność modelu
- 1220NC obsługuje do 2 stopni grzania / 1 stopień chłodzenia.
- Kompatybilny z systemami 250-750 mV (tylko grzanie).
- W systemach z dwiema transformatorami należy usunąć fabryczną zworkę.
