Instrukcja obsługi klimatyzatora kasetonowego Brandt FTI 6B / 11BN

Szybki przewodnik po instalacji i obsłudze klimatyzatora kasetonowego Brandt FTI 6B / 11BN. Dowiedz się, jak zamontować jednostkę, podłączyć przewody, skonfigurować sterownik i dbać o urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pilot zdalnego sterowania Strona 10 Wymiary montażowe jednostki kasetonowej (Fig. 1) Strona 16 Prawidłowy montaż odpływu skroplin (Fig. 12) Strona 21 Schemat połączeń elektrycznych (Fig. 28) Strona 23

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi klimatyzatorów kasetonowych Brandt serii FTI 6B oraz 11BN. Dokument zawiera szczegółowe wytyczne dotyczące montażu jednostki wewnętrznej, podłączeń chłodniczych i elektrycznych, a także obsługi pilota zdalnego sterowania. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne.

Opis urządzenia i elementy zestawu

W skład zestawu wchodzi jednostka kasetonowa, elementy montażowe (kątowniki, śruby), pilot zdalnego sterowania oraz dokumentacja. Urządzenie wymaga profesjonalnego montażu w suficie podwieszanym.

Instalacja jednostki wewnętrznej

Montaż jednostki powinien odbywać się w suficie podwieszanym. Należy zwrócić szczególną uwagę na:

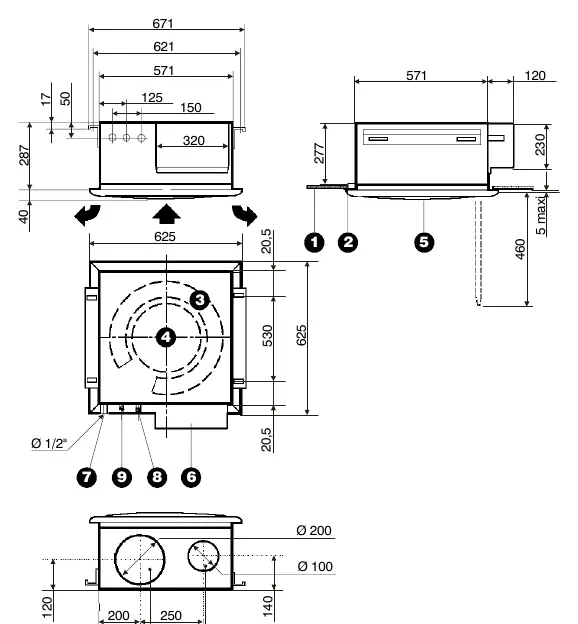

Wymiary montażowe jednostki kasetonowej (Fig. 1)
Wymiary montażowe jednostki kasetonowej (Fig. 1)
  • Zachowanie odpowiedniej odległości od stropu.
  • Prawidłowe wypoziomowanie urządzenia.
  • Zapewnienie dostępu do skrzynki elektrycznej w celu serwisowania.
  • Montaż kątowników zgodnie z rysunkami technicznymi (Fig. 1, 2, 6, 7).

Podłączenia elektryczne i chłodnicze

Instalacja musi być wykonana przez wykwalifikowany personel. Kluczowe aspekty to:

Prawidłowy montaż odpływu skroplin (Fig. 12)
Prawidłowy montaż odpływu skroplin (Fig. 12)
Schemat połączeń elektrycznych (Fig. 28)
Schemat połączeń elektrycznych (Fig. 28)
  • Odprowadzenie skroplin: Wymagany spadek 1 cm na metr. Należy zainstalować syfon, aby uniknąć nieprzyjemnych zapachów (Fig. 12).
  • Podłączenia elektryczne: Należy postępować zgodnie ze schematem połączeń (Fig. 28).
  • Przewody chłodnicze: Należy użyć izolacji termicznej. Połączenia typu Flare muszą być dokręcone z odpowiednim momentem obrotowym (30-95 Nm w zależności od średnicy rury).

Obsługa klimatyzatora

Klimatyzator obsługiwany jest za pomocą pilota zdalnego sterowania. Główne tryby pracy to:

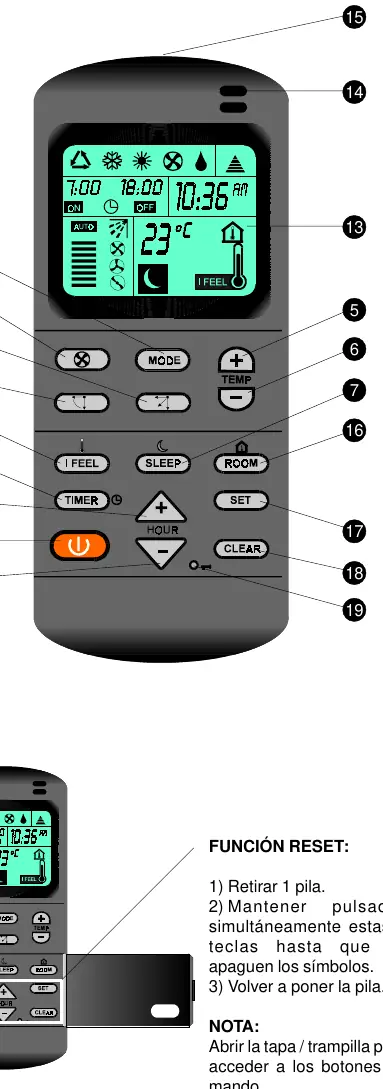

Pilot zdalnego sterowania
Pilot zdalnego sterowania
  • Chłodzenie (FRÍO): Ustawienie temperatury i prędkości wentylatora.
  • Grzanie (CALEFACCIÓN): Automatyczna regulacja temperatury.
  • Osuszanie (DESHUMIDIFICACIÓN): Praca z niską prędkością wentylatora.
  • Auto: Automatyczny dobór trybu pracy.
  • I FEEL: Funkcja lokalnego pomiaru temperatury przez czujnik w pilocie.

Konserwacja i czyszczenie

Regularna konserwacja jest niezbędna dla wydajnej pracy urządzenia:

  • Regularnie czyść filtry powietrza.
  • Sprawdzaj stan tacy skroplin i drożność odpływu.
  • W przypadku długich okresów nieużywania, wyłącz zasilanie główne.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, sprawdź najpierw zasilanie elektryczne oraz czy pilot zdalnego sterowania ma sprawne baterie. Jeśli urządzenie nie reaguje, upewnij się, że nie jest włączona funkcja blokady (CHILD LOCK) lub czy nie wystąpił błąd w komunikacji.

Praktyczna pomoc

Typowe problemy

Woda kapie z jednostki wewnętrznej

Sprawdź, czy przewód odprowadzający skropliny ma odpowiedni spadek (1 cm/m) i czy syfon jest poprawnie zainstalowany.

Urządzenie nie uruchamia się

Sprawdź zasilanie elektryczne, bezpieczniki oraz czy pilot nie jest zablokowany (funkcja blokady).

Pilot nie reaguje

Wymień baterie w pilocie lub wykonaj reset (wyjmij baterie, przytrzymaj przyciski resetu, włóż baterie ponownie).

Przed użyciem

  • Sprawdź, czy zasilanie elektryczne jest zgodne z tabliczką znamionową.
  • Upewnij się, że przewód skroplin ma wymagany spadek.
  • Sprawdź, czy wszystkie połączenia chłodnicze są szczelne i zaizolowane.
  • Upewnij się, że filtry powietrza są czyste i poprawnie zamontowane.
  • Sprawdź, czy w pobliżu czujnika I FEEL nie ma źródeł ciepła.

Parametry w praktyce

Linia gazowa (Gas)
Średnica rury chłodniczej dla gazu: 5/8" dla FTI 6B, 7/8" dla FTI 11BN.
Linia cieczowa (Liquido)
Średnica rury chłodniczej dla cieczy: 3/8" dla obu modeli.
Moment dokręcania (Par)
Wartość siły dokręcania nakrętek Flare: 30-35 Nm (3/8"), 70-75 Nm (5/8"), 90-95 Nm (7/8").

Ilustracje i schematy

  • Fig. 1 i 2: Wymiary montażowe jednostki wewnętrznej.
  • Fig. 12: Prawidłowy sposób montażu odpływu skroplin z syfonem.
  • Fig. 28: Schemat połączeń elektrycznych między jednostką wewnętrzną a zewnętrzną.

Zgodność modelu

  • Urządzenie wymaga zasilania 3N ~ 400V dla jednostki zewnętrznej FC 45BN.
  • W przypadku pracy w trybie grzania, należy upewnić się, że instalacja elektryczna jest odpowiednio skonfigurowana.
