Instrukcja instalacji klimatyzatora Bryant 135SAN Legacy Line
Profesjonalny przewodnik instalacji klimatyzatora Bryant 135SAN Legacy Line. Zawiera szczegółowe wytyczne dotyczące montażu, podłączeń elektrycznych, instalacji chłodniczej, procedur uruchomienia oraz sprawdzania ładunku czynnika...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji klimatyzatora Bryant 135SAN Legacy Line. Urządzenie jest przeznaczone wyłącznie do użytku z czynnikiem chłodniczym R-454B. Instalacja musi być przeprowadzona przez wykwalifikowany personel posiadający odpowiednie certyfikaty (EPA). Dokument obejmuje procedury montażu, podłączenia rur chłodniczych, instalację elektryczną oraz procedurę uruchomienia i sprawdzania ładunku.
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do prac należy zapoznać się z ostrzeżeniami dotyczącymi zagrożeń elektrycznych, wybuchowych i pożarowych. Wymagane jest stosowanie odzieży ochronnej, okularów oraz rękawic. W przypadku czynników chłodniczych A2L należy używać narzędzi nieiskrzących. Przed instalacją należy sprawdzić urządzenie pod kątem uszkodzeń transportowych i upewnić się, że tabliczka znamionowa odpowiada specyfikacji projektu.
Instalacja i montaż
Urządzenie należy zamontować na solidnym, wypoziomowanym podłożu. Wymagane odstępy serwisowe to 24 cale (610 mm) od strony serwisowej oraz 48 cali (1219 mm) nad urządzeniem. Dla zapewnienia prawidłowego przepływu powietrza należy zachować 6 cali (152 mm) z jednej strony i 12 cali (305 mm) z pozostałych stron. W przypadku montażu na dachu, urządzenie powinno znajdować się co najmniej 6 cali (152 mm) nad powierzchnią dachu.
Podłączenia chłodnicze
Rury chłodnicze powinny być prowadzone z minimalną liczbą zgięć. Należy unikać bezpośredniego kontaktu rur z konstrukcją budynku, używając odpowiednich obejm. Wszystkie połączenia muszą być zabezpieczone przed korozją. Podczas lutowania należy używać pasty absorbującej ciepło lub mokrej szmatki, aby chronić zawory serwisowe. Po zakończeniu prac instalacyjnych system należy ewakuować do poziomu 500 mikronów.
Podłączenia elektryczne
Instalacja elektryczna musi być zgodna z lokalnymi przepisami (NEC). Należy zapewnić nieprzerwane uziemienie urządzenia. Sterowanie odbywa się za pomocą sygnału 24V. W przypadku jednostek 3-fazowych, urządzenie jest wyposażone w monitor faz, który sygnalizuje błędy za pomocą diody LED.
Uruchomienie i sprawdzanie ładunku
Po ewakuacji systemu należy otworzyć zawory serwisowe. Uruchomienie polega na ustawieniu termostatu w trybie chłodzenia i pracy przez co najmniej 15 minut. Sprawdzanie ładunku czynnika chłodniczego w jednostkach z zaworem TXV odbywa się metodą dochłodzenia (subcooling). Należy zmierzyć ciśnienie na zaworze serwisowym oraz temperaturę cieczy, a następnie porównać wyniki z tabelą zawartą w instrukcji.
Konserwacja
Regularna konserwacja jest niezbędna dla utrzymania wydajności urządzenia. Częstotliwość przeglądów może zależeć od warunków środowiskowych (np. obszary nadmorskie). Szczegółowe informacje dotyczące konserwacji znajdują się w instrukcji użytkownika (Owner's Manual).
Praktyczna pomoc
Typowe problemy
Oznacza to odwróconą fazę. Należy odłączyć zasilanie i zamienić miejscami dwa przewody zasilające na styczniku urządzenia.
Może wynikać z pulsacji gazu spowodowanej nieprawidłową instalacją. Upewnij się, że rury są odpowiednio zamocowane i odizolowane od konstrukcji budynku.
Przed użyciem
- Sprawdź, czy urządzenie jest wypoziomowane (tolerancja ±2°).
- Upewnij się, że zachowano wymagane odstępy serwisowe (24 cale od strony serwisowej, 48 cali nad urządzeniem).
- Sprawdź, czy rury chłodnicze są odpowiednio zaizolowane i nie stykają się bezpośrednio z konstrukcją budynku.
- Upewnij się, że użyto odpowiednich narzędzi do czynnika chłodniczego A2L (nieiskrzące).
- Sprawdź, czy wszystkie połączenia elektryczne są zabezpieczone i zgodne z lokalnymi przepisami.
Parametry w praktyce
- Minimalna temperatura pracy (chłodzenie)
- 55°F (13°C) dla pracy w trybie chłodzenia bez akcesoriów.
- Maksymalna wysokość montażu
- 10 000 stóp (3000 metrów) nad poziomem morza.
- Wymagane podciśnienie (ewakuacja)
- 500 mikronów dla usunięcia wilgoci i zanieczyszczeń.
Ilustracje i schematy

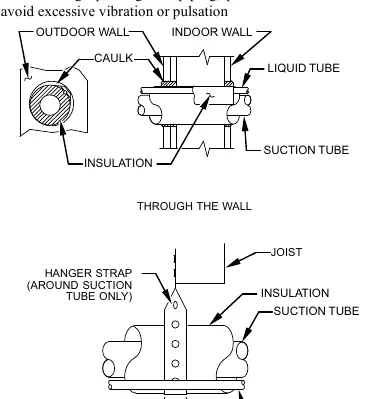

- Rysunek 1: Schemat prowadzenia rur chłodniczych przez ścianę i mocowania za pomocą obejm.

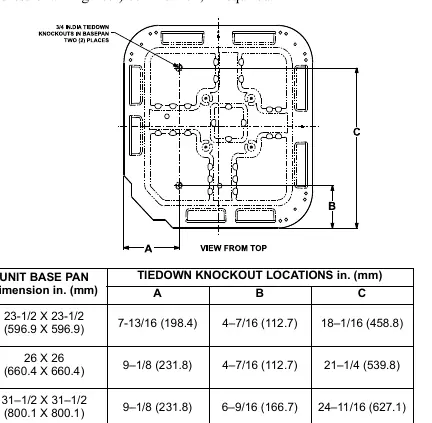

- Rysunek 2: Schemat otworów montażowych w podstawie urządzenia.
- Rysunek 6: Schemat podłączenia zasilania do stycznika.
- Rysunek 7: Uproszczony schemat połączeń sterowania 24V.
- Rysunek 8: Panel monitora 3-fazowego z diodą LED stanu.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku z czynnikiem chłodniczym R-454B.
- Wymagane użycie fabrycznie dostarczonego filtra osuszacza na linii cieczowej.
- W przypadku jednostek 3-fazowych wymagany jest montaż monitora faz (fabrycznie zainstalowany).
