Meble / Jadalnia
Instrukcja montażu zestawu jadalnianego Brayden Studio 861-030
Kompletny przewodnik montażu zestawu jadalnianego Brayden Studio 861-030. Zawiera listę części, instrukcje krok po kroku, wymogi bezpieczeństwa oraz wskazówki dotyczące przygotowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu zestawu jadalnianego Brayden Studio 861-030 należy zapoznać się z poniższymi wytycznymi:
- Czas montażu: Szacowany na około 90 minut.
- Liczba osób: Ze względu na wagę elementów, zaleca się montaż przez dwie osoby.
- Powierzchnia montażu: Montaż należy przeprowadzać na miękkiej, nieściernej powierzchni (np. dywanie), aby uniknąć zarysowań i uszkodzeń mebli.
- Ograniczenia wagowe: Maksymalne zalecane obciążenie dla każdego siedziska wynosi 160 kg (350 lbs).
- Gwarancja: W przypadku uszkodzeń należy przygotować zdjęcia uszkodzonych części oraz numer modelu (861-030) przed kontaktem z obsługą klienta.
Przygotowanie
Przed rozpoczęciem montażu upewnij się, że wszystkie części są obecne, porównując je z listą części zawartą w instrukcji. Jeśli jakakolwiek część jest brakująca lub uszkodzona, nie próbuj montować produktu i skontaktuj się z obsługą klienta.

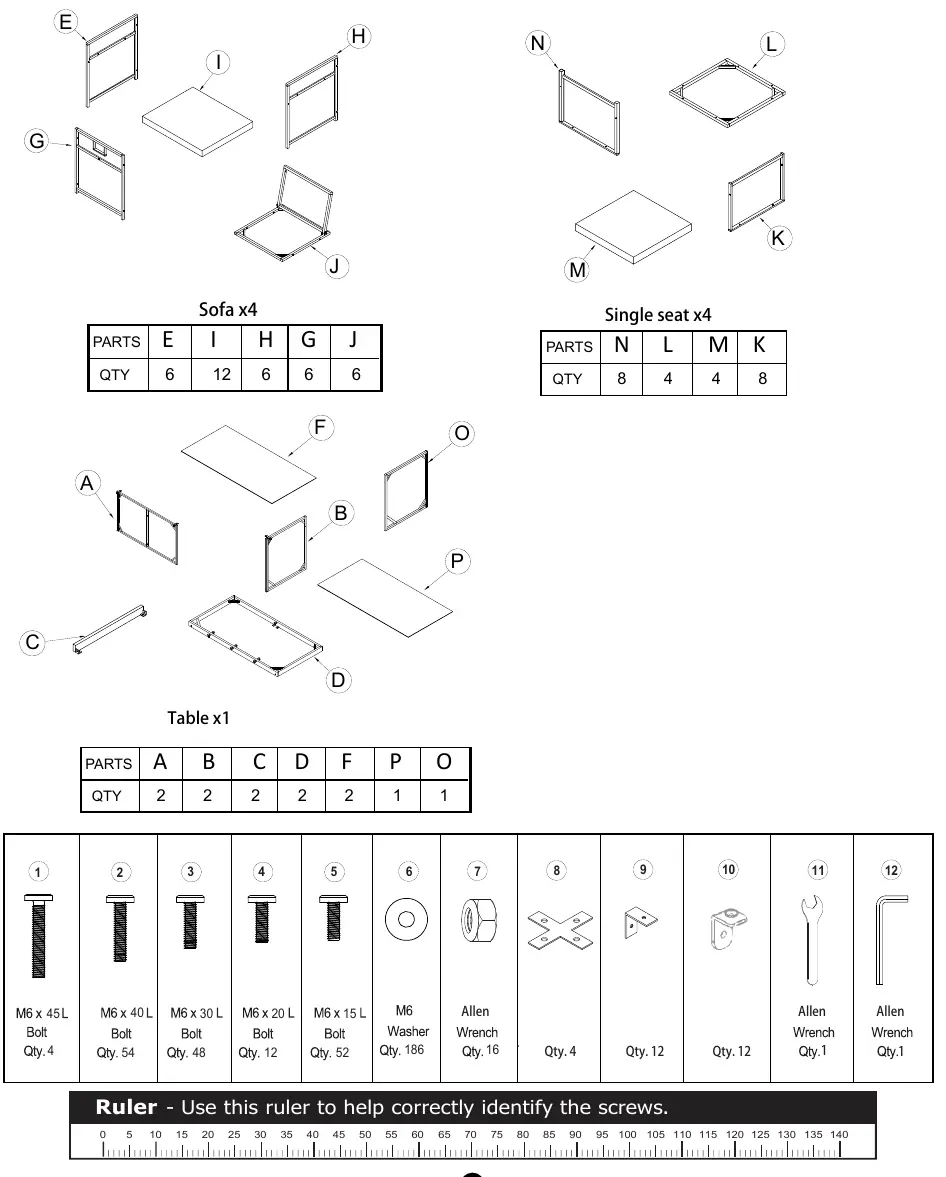

Lista części i narzędzia
Zestaw zawiera różne rodzaje śrub (M6x45L, M6x40L, M6x30L, M6x20L, M6x15L), podkładki M6 oraz klucze imbusowe. Na stronie 4 instrukcji znajduje się linijka, która pomoże w prawidłowej identyfikacji poszczególnych śrub.
Instrukcja montażu
Montaż podzielony jest na etapy:

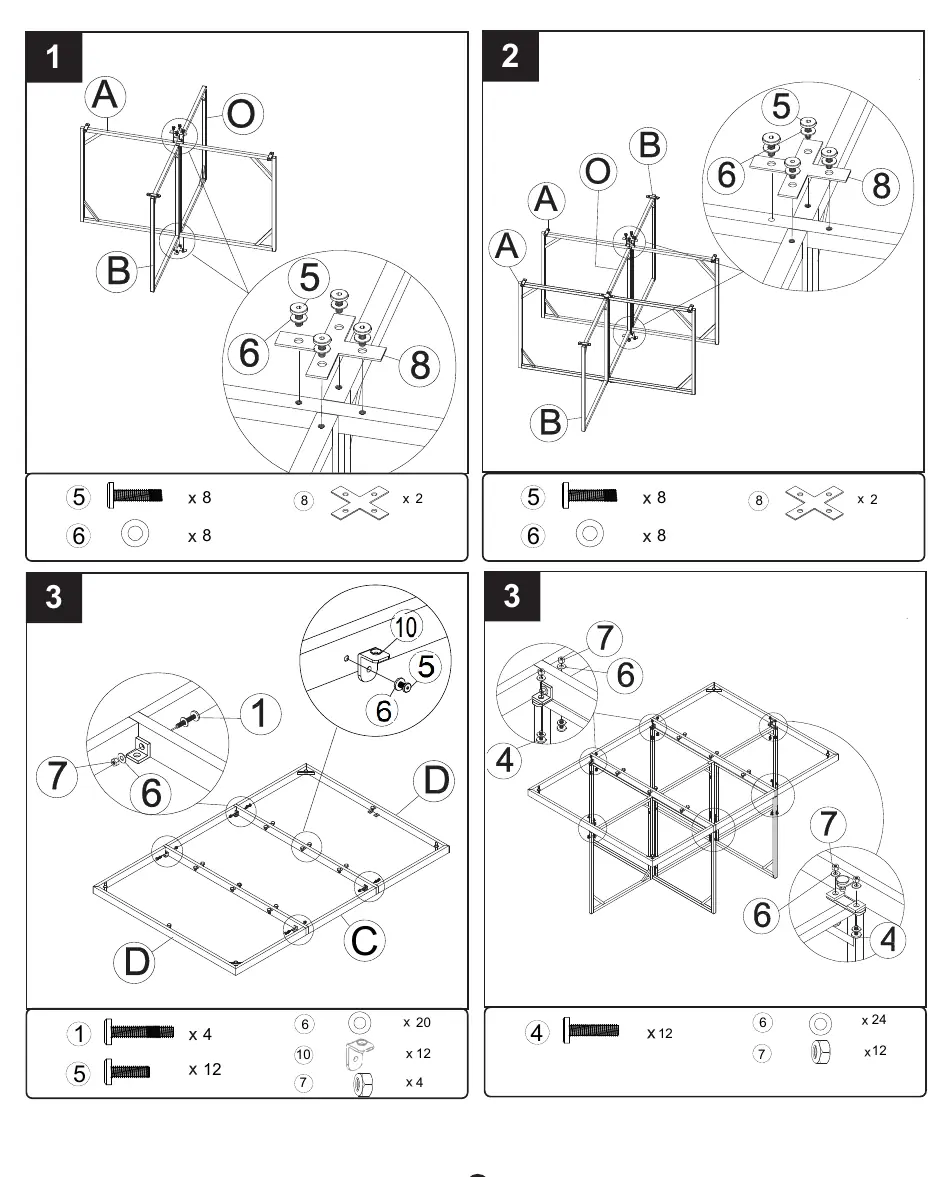

- Krok 1-2: Montaż ramy stołu przy użyciu śrub i podkładek.
- Krok 3: Dalsze łączenie elementów ramy stołu.

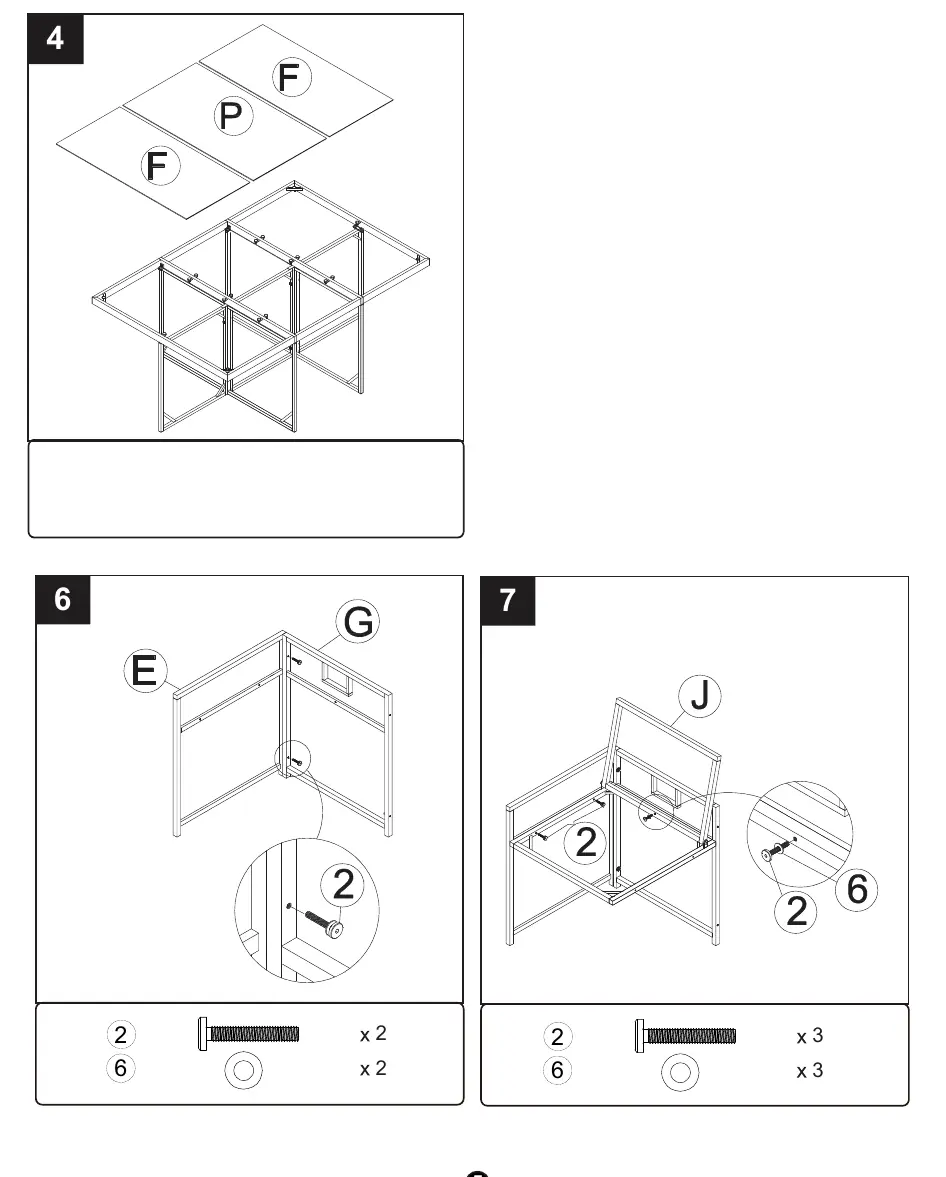

- Krok 4: Montaż blatów stołu.
- Krok 6-7: Montaż konstrukcji siedzisk (sofy).
- Krok 8-9: Montaż pozostałych elementów siedzisk i wykończenie konstrukcji.
Podczas montażu należy zwracać uwagę na odpowiednie dopasowanie śrub do otworów zgodnie z rysunkami technicznymi.
Zawartość opakowań
Zestaw dostarczany jest w kilku kartonach (1/5 do 5/5). Każdy karton zawiera przypisane do niego części, co ułatwia organizację pracy. Przed montażem warto rozpakować wszystkie kartony i pogrupować elementy zgodnie z listą zawartą na stronie 7 instrukcji.
Praktyczna pomoc
Typowe problemy
Brakujące lub uszkodzone części
Nie próbuj montować produktu. Skontaktuj się z obsługą klienta, przygotowując zdjęcia uszkodzeń i numer modelu 861-030.
Trudności z dopasowaniem śrub
Użyj linijki znajdującej się na stronie 4 instrukcji, aby upewnić się, że używasz właściwego rozmiaru śruby (M6x45L, M6x40L, M6x30L, M6x20L lub M6x15L).
Przed użyciem
- Sprawdź, czy wszystkie części są obecne zgodnie z listą w instrukcji.
- Przygotuj miękką powierzchnię do montażu (np. dywan).
- Upewnij się, że masz pomoc drugiej osoby (produkt jest ciężki).
- Przygotuj numer modelu 861-030 w razie potrzeby kontaktu z serwisem.
- Upewnij się, że masz wszystkie niezbędne narzędzia (klucze imbusowe są dołączone).
Parametry w praktyce
- Czas montażu
- Szacowany na 90 minut.
- Maksymalne obciążenie
- 160 kg (350 lbs) na każde siedzisko.
Ilustracje i schematy
- Strona 4: Lista części i narzędzi z linijką do identyfikacji śrub.
- Strony 5-7: Szczegółowe kroki montażu stołu i siedzisk.
- Strona 8: Rozpisanie zawartości poszczególnych kartonów (1-5).
Zgodność modelu
- Produkt wymaga montażu przez dwie osoby.
- Przeznaczony do użytku na płaskim, stabilnym podłożu.
