Instrukcja obsługi systemu filtracji BreatheSafe dla CASE 2050M Dozer

Najważniejsze informacje z instrukcji

System BreatheSafe 100031GA to zaawansowany system filtracji powietrza HEPA H14 zaprojektowany dla spycharek CASE 2050M. System zapewnia nadciśnienie w kabinie, chroniąc operatora przed pyłem i zanieczyszczeniami. Kluczowe dla poprawnego działania jest utrzymanie szczelności kabiny oraz regularna wymiana filtrów zgodnie z harmonogramem.

Opis systemu i elementy zestawu

W skład systemu wchodzą:

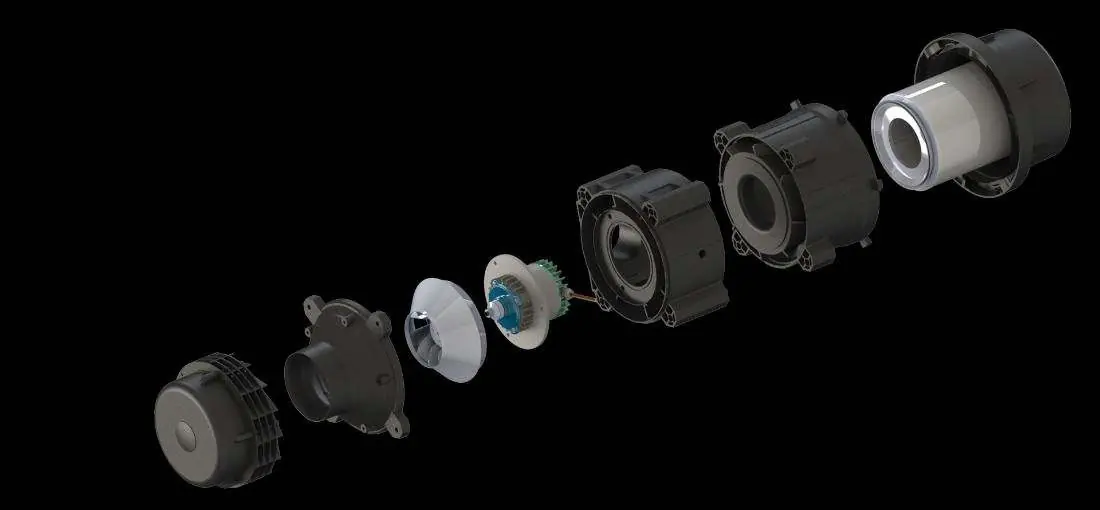

• Jednostka filtracyjna HEPA H14 o zmiennej prędkości.

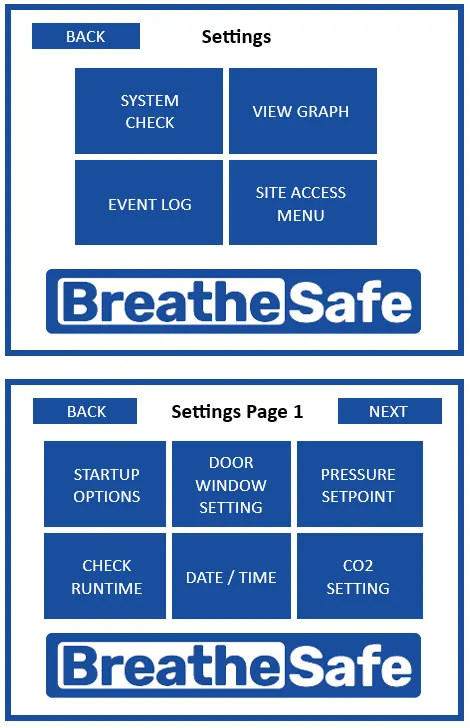

• Wyświetlacz kabinowy INPRESS TS z rejestratorem danych i czujnikiem CO2.
• Filtr powietrza powrotnego HEPA.
• Zestaw montażowy i okablowanie.

Instalacja i uruchomienie

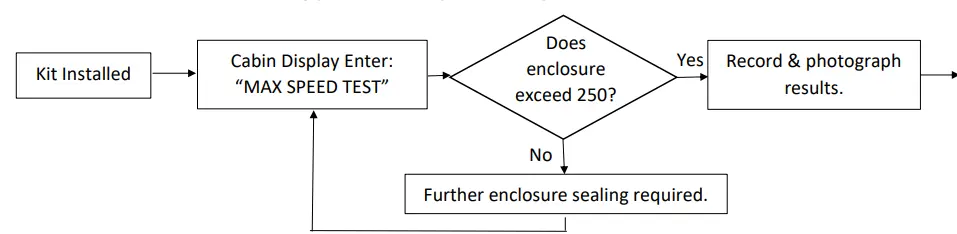

Instalacja musi być przeprowadzona przez wykwalifikowany personel. System wymaga zasilania 12V lub 24V DC. Po montażu konieczne jest przeprowadzenie procedury uruchomieniowej (Commissioning), która obejmuje test szczelności kabiny. Wymagane jest osiągnięcie minimum 250 paskali nadciśnienia. Wyniki testu należy zarejestrować w systemie online BreatheSafe.

Obsługa i codzienna kontrola

Przed rozpoczęciem pracy operator powinien:

1. Wizualnie sprawdzić system pod kątem uszkodzeń.
2. Upewnić się, że drzwi i okna są szczelnie zamknięte.
3. Usunąć kurz i zanieczyszczenia z odzieży przed wejściem do kabiny.
4. Uruchomić silnik i włączyć klimatyzację na średnią prędkość.
5. Sprawdzić na wyświetlaczu, czy wartość ciśnienia (Pascals) jest wyświetlana na zielono.

Konserwacja i harmonogram serwisowy

Regularna konserwacja jest niezbędna dla zachowania gwarancji:

• Co 500 godzin: Sprawdzenie działania pre-cleanera, kontrola szczelności, sprawdzenie stanu filtrów.

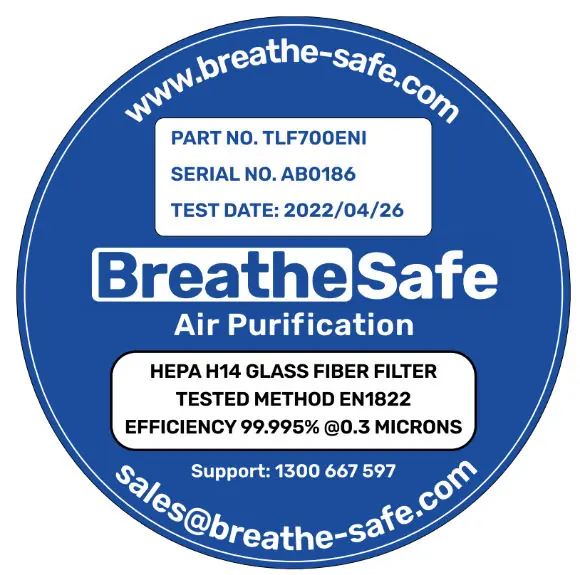

• Wymiana filtrów: Filtr HEPA należy wymienić, gdy wskaźnik wydajności przekroczy 80% lub gdy filtr jest uszkodzony. Filtrów HEPA nie należy czyścić.
• Co 15 000 godzin / 36 miesięcy: Wymiana silnika dmuchawy.

Rozwiązywanie problemów

System posiada wbudowane alarmy:

• Niskie ciśnienie: Sprawdź szczelność drzwi i okien oraz stan filtrów.
• Alarm filtra: Wymagany przegląd lub wymiana filtra.
• Błąd CO2/Temperatura: Sprawdź połączenie czujnika.

Pobieranie danych i konfiguracja RS232

System umożliwia pobieranie danych operacyjnych przez port RS232. Wymagane jest oprogramowanie TeraTerm. Należy skonfigurować port szeregowy: Baud Rate 57600, Data 8 bit, Parity EVEN, Stop 2 bit, Flow Control NONE.

Gwarancja i serwis

Gwarancja jest ważna pod warunkiem poprawnej instalacji, serwisowania przez autoryzowany personel oraz rejestracji dokumentów uruchomieniowych online w ciągu 28 dni od instalacji.
