Niniejsza instrukcja dotyczy systemu filtracji powietrza Breathe Safe 100031GA przeznaczonego dla spycharki CASE 2050M Dozer. System obejmuje filtr HEPA H14, wyświetlacz INPRESS TS z czujnikiem CO2 oraz filtr powietrza powrotnego. Kluczowe jest przestrzeganie procedur konserwacji oraz zapewnienie szczelności kabiny, co jest niezbędne do utrzymania nadciśnienia i ochrony operatora.
Bezpieczeństwo
- Personel serwisowy musi stosować odpowiednie środki ochrony indywidualnej (PPE), w tym maski przeciwpyłowe, okulary ochronne i odzież ochronną.
- System zasilany jest napięciem 12V lub 24V DC. Przed przystąpieniem do prac serwisowych należy odizolować obwód elektryczny.
- Filtry HEPA są jednorazowe – nie należy ich czyścić, lecz wymieniać po uszkodzeniu lub zakończeniu okresu eksploatacji.
- Wszelkie osłony zabezpieczające muszą być zamontowane podczas pracy systemu.
Konserwacja i serwis
Zalecany przegląd co 500 godzin pracy:
- Sprawdzenie działania filtra wstępnego Turbo.
- Kontrola pracy dmuchawy.
- Inspekcja wskaźnika wydajności filtra HEPA (wymiana przy zużyciu 80% lub większym).
- Odkurzenie obudowy filtra i wnętrza kabiny przed wymianą wkładów.
- Kontrola uszczelek drzwi, śrub i mocowań.
Wymiana dmuchawy bezszczotkowej zalecana jest co 15 000 godzin lub 36 miesięcy.
Obsługa i ustawienia
Systemem zarządza wyświetlacz dotykowy INPRESS TS. Dostęp do menu ustawień wymaga kodu PIN (domyślnie 7597 dla dostępu serwisowego, 6759 dla ustawień fabrycznych). Użytkownik może konfigurować parametry takie jak: ciśnienie w kabinie, alarmy CO2, datę i czas oraz interwały serwisowe.
Test szczelności kabiny
Procedura testowa:
- Uruchom silnik i włącz system filtracji.
- Zamknij szczelnie wszystkie okna i drzwi.
- Wejdź w menu ustawień na wyświetlaczu.
- Wybierz System Check – Set Max, aby uruchomić test maksymalnej wydajności wentylatora.
- Zapisz wynik ciśnienia w kabinie. Wymagane minimum to 250 paskali.
Rozwiązywanie problemów
- Błąd *ERR: Sprawdź połączenie czujnika lub zresetuj system kodem 6759.
- Alarm niskiego ciśnienia: Sprawdź, czy drzwi i okna są zamknięte, oraz czy filtry nie wymagają wymiany.
- Wyświetlacz nie działa: Sprawdź bezpiecznik zasilania 20A oraz ciągłość połączeń elektrycznych.
Informacje o producencie
Breathe Safe
Praktyczna pomoc
Typowe problemy
Sprawdź, czy drzwi i okna są szczelnie zamknięte. Jeśli tak, sprawdź stan filtrów i szczelność kabiny.
Sprawdź, czy filtr nie jest zablokowany, czy przewód czujnika ciśnienia nie jest zagięty oraz czy kabina jest szczelna.
Sprawdź połączenie kabla czujnika lub wykonaj reset ustawień fabrycznych za pomocą kodu 6759.
Przed użyciem
- Wizualna inspekcja systemu pod kątem uszkodzeń.
- Sprawdzenie stanu uszczelek drzwi i okien.
- Usunięcie pyłu i zanieczyszczeń z odzieży przed wejściem do kabiny.
- Upewnienie się, że drzwi i okna są zamknięte.
- Uruchomienie silnika i ustawienie klimatyzacji na średnią prędkość (bieg 2).
- Weryfikacja, czy wyświetlacz wskazuje 50 paskali (wartość powinna być zielona).
Parametry w praktyce
- Napięcie zasilania
- 24V DC (system obsługuje również 12V).
- Wymagane ciśnienie (test)
- Minimum 250 paskali dla poprawnej szczelności kabiny.
- Filtr HEPA H14
- Wydajność 99,99% MPPS zgodnie z normą EN1822.
Ilustracje i schematy

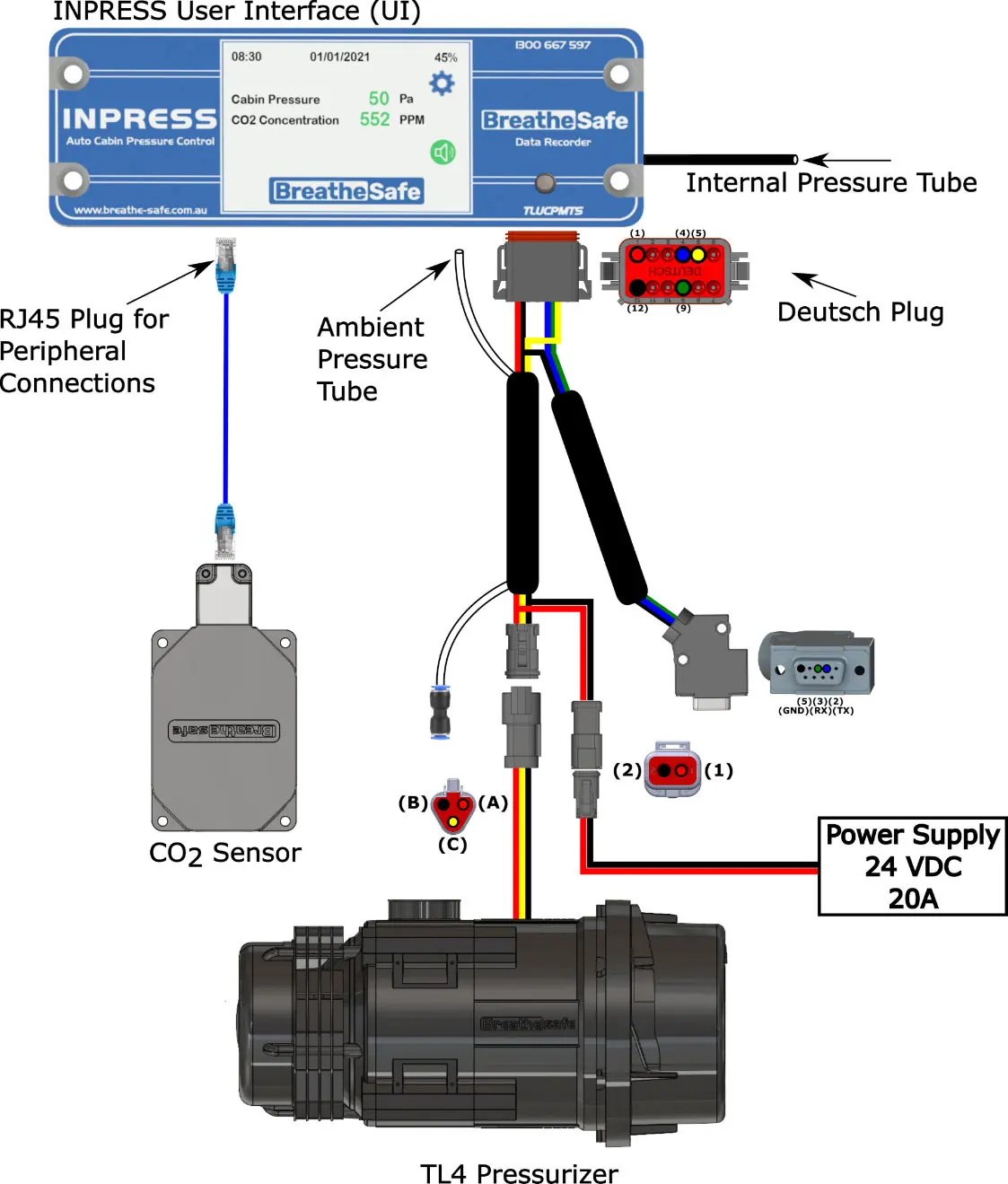

- Schemat połączeń pokazuje podłączenie czujnika CO2 przez złącze RJ45 oraz zasilanie 24V DC do dmuchawy.

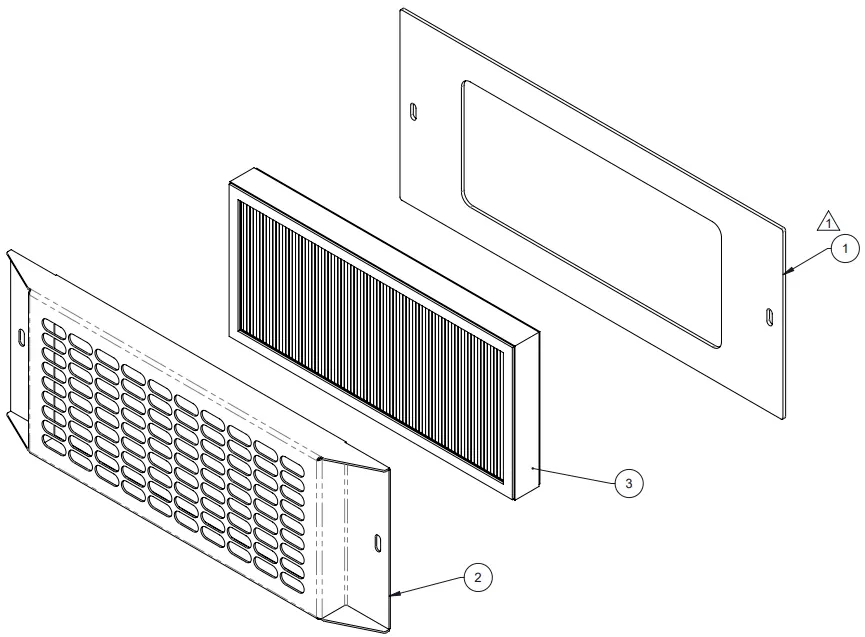

- Rysunki części (Parts List) ułatwiają identyfikację elementów montażowych, takich jak obudowa filtra, silnik bezszczotkowy i wsporniki.
Zgodność modelu

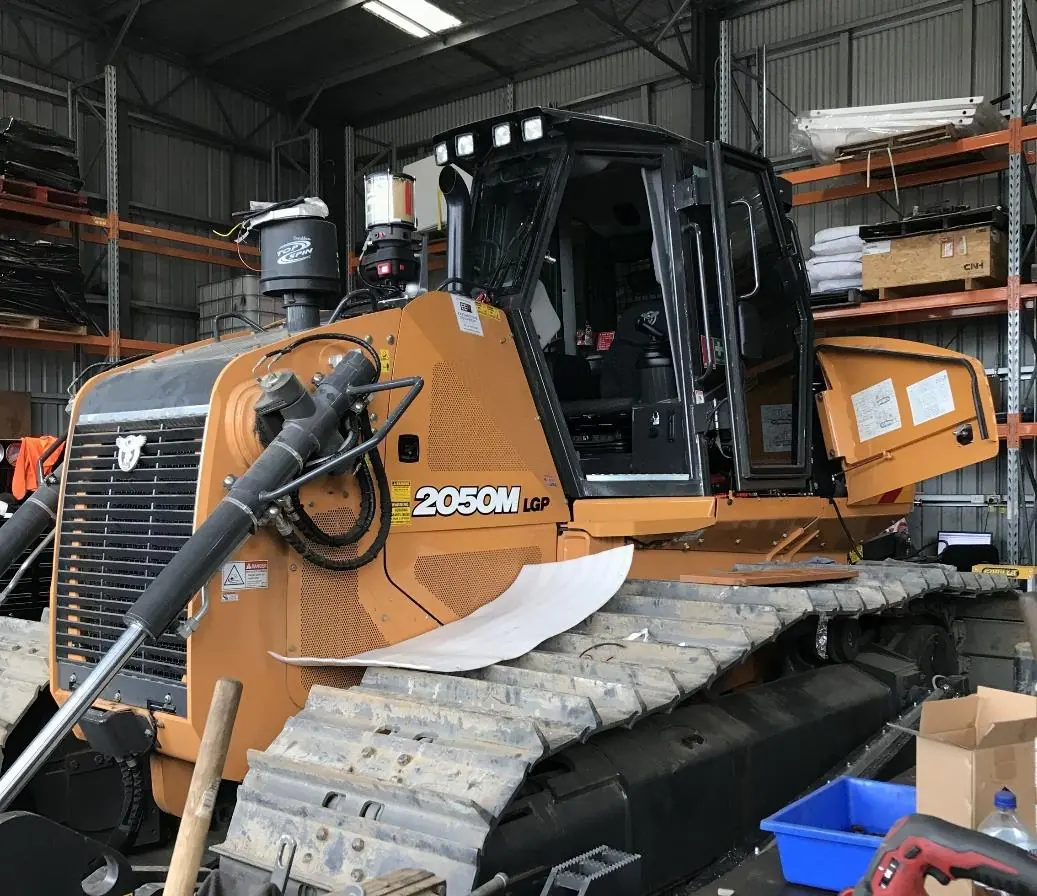

- System przeznaczony dla spycharki CASE 2050M Dozer.
- Wymagana szczelność kabiny zgodnie z normami RS20 i ISO 23875.
