Instrukcja obsługi lampy sufitowej LED Brilliant Saturn

Szybki przewodnik po instalacji i obsłudze lampy sufitowej LED Brilliant Saturn (modele 22125, 22126). Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i zmienić temperaturę barwową światła.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Lampa sufitowa LED Brilliant Saturn wymaga montażu przez wykwalifikowanego elektryka. Posiada przełącznik temperatury barwowej (WW, CL, DL) i nie współpracuje ze ściemniaczami. str. 1, 2, 3

Najważniejsze czynności

  • Montaż lampy str. 2
  • Podłączenie elektryczne str. 2

Pierwsze uruchomienie

  • Wybór temperatury barwowej str. 2

Problemy i rozwiązania

Brak możliwości ściemniania

Produkt nie jest ściemnialny.

str. 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 220-240V AC 50Hz Standardowe zasilanie sieciowe str. 3

Gdzie szukać w PDF

  • Bezpieczeństwo i montaż str. 1, 2
  • Specyfikacja techniczna str. 3
  • Gwarancja str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia przewodów do kostki zaciskowej Strona 2 Szczegółowy widok podłączenia przewodów Strona 2

Najważniejsze informacje

Lampa sufitowa LED Brilliant Saturn to oprawa oświetleniowa wymagająca montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami (AS/NZS 3000). Produkt nie jest przystosowany do współpracy ze ściemniaczami i jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Instalacja

Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie sieciowe. Proces instalacji obejmuje następujące kroki:

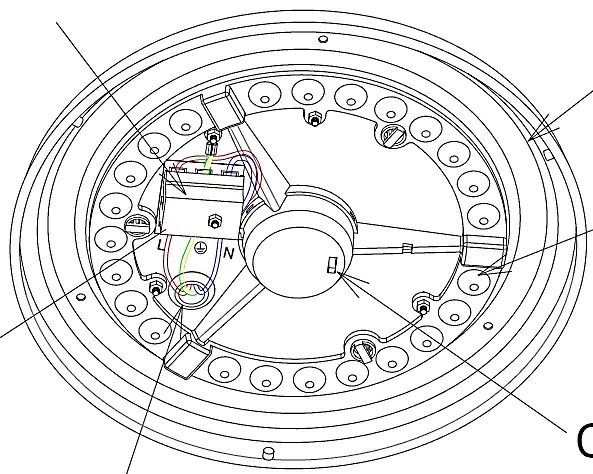

Schemat podłączenia przewodów do kostki zaciskowej
Schemat podłączenia przewodów do kostki zaciskowej

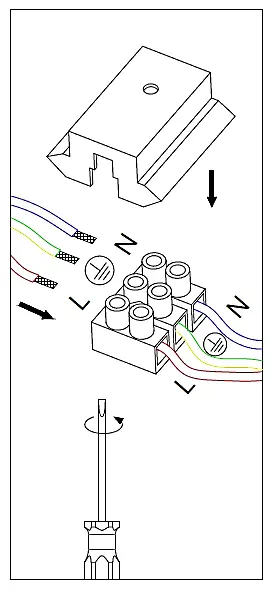

Szczegółowy widok podłączenia przewodów
Szczegółowy widok podłączenia przewodów
  • Zdejmij klosz (dyfuzor) z podstawy, przekręcając go w lewo (przeciwnie do ruchu wskazówek zegara) o około 5-10 cm.
  • Przeprowadź przewód zasilający przez otwór wlotowy w podstawie.
  • Zaznacz punkty montażowe na suficie, wywierć otwory i przymocuj podstawę za pomocą odpowiednich elementów montażowych.
  • Zdejmij osłonę kostki zaciskowej i podłącz przewody zgodnie z oznaczeniami: L (faza), N (neutralny) oraz uziemienie (zielono-żółty).
  • Załóż z powrotem osłonę kostki zaciskowej.
  • Zamontuj klosz z powrotem na oprawie.

Obsługa i zmiana barwy światła

Lampa posiada wbudowany przełącznik temperatury barwowej (CCT), który pozwala na wybór jednego z trzech ustawień:

  • WW (Warm White - ciepła biel)
  • CL (Cool White - chłodna biel)
  • DL (Daylight - światło dzienne)

Przełącznik znajduje się na oprawie i umożliwia zmianę barwy światła przed ostatecznym montażem klosza.

Dane techniczne

Urządzenie dostępne jest w dwóch wariantach mocy:

  • Model 22125: 15W, 1200lm, średnica 290mm.
  • Model 22126: 24W, 1800lm, średnica 380mm.
  • Napięcie zasilania: 220-240V AC 50Hz.
  • Klasa ochronności: Klasa I (wymaga uziemienia).

Bezpieczeństwo i ostrzeżenia

  • Instalacja musi być wykonana przez licencjonowanego elektryka.
  • Oprawa nie posiada części serwisowalnych.
  • Nie używać ze ściemniaczami.
  • Nie spryskiwać wodą.
  • Podczas pracy oprawa może się nagrzewać – nie dotykać gołymi rękami, gdy jest włączona.

Gwarancja

Produkt objęty jest 3-letnią gwarancją na wady produkcyjne i wykonawcze, pod warunkiem prawidłowej instalacji przez wykwalifikowany personel. Gwarancja nie obejmuje uszkodzeń wynikających z nieprawidłowego montażu, modyfikacji lub braku konserwacji.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci

Sprawdź, czy zasilanie jest włączone i czy wszystkie połączenia elektryczne w kostce zaciskowej są poprawne i dokręcone.

Lampa mruga lub nie działa poprawnie

Upewnij się, że w obwodzie nie ma zainstalowanego ściemniacza, ponieważ lampa nie jest przystosowana do ściemniania.

Przed użyciem

  • Upewnij się, że zasilanie jest całkowicie odłączone przed rozpoczęciem prac.
  • Sprawdź, czy instalację wykonuje wykwalifikowany elektryk.
  • Upewnij się, że masz odpowiednie narzędzia do montażu.
  • Wybierz pożądaną temperaturę barwową (WW, CL, DL) przełącznikiem przed założeniem klosza.

Parametry w praktyce

Non Dimmable
Lampa nie współpracuje ze ściemniaczami.

Ilustracje i schematy

  • Schemat pokazuje sposób podłączenia przewodów L, N oraz uziemienia do kostki zaciskowej.
  • Rysunek ilustruje mechanizm twist & lock służący do zdejmowania i zakładania klosza.

Zgodność modelu

  • Tylko do użytku wewnątrz pomieszczeń.
  • Wymaga uziemienia (Class I).
