Instrukcja obsługi głośnika z oświetleniem Broan NuTone 1103233B
Szybki przewodnik po obsłudze głośnika z oświetleniem Broan NuTone 1103233B. Dowiedz się, jak parować urządzenie przez Bluetooth, sterować oświetleniem i wentylatorem oraz zarządzać ustawieniami za pomocą panelu ściennego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

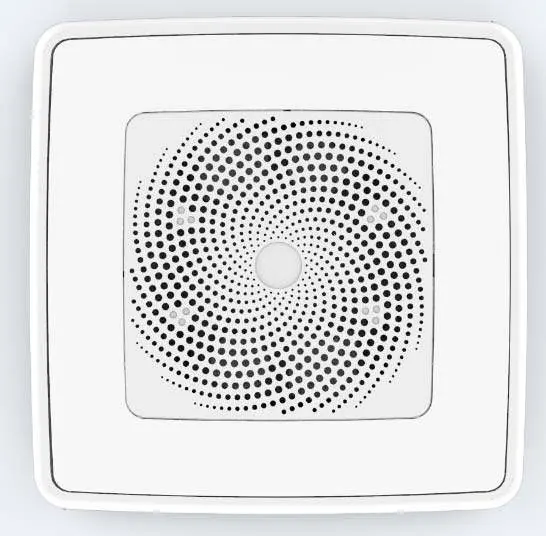

Niniejsza instrukcja dotyczy modułu głośnika z oświetleniem (Chroma Speaker) o parametrach 120V/60Hz. Urządzenie umożliwia odtwarzanie muzyki przez Bluetooth oraz sterowanie oświetleniem i wentylatorem za pomocą dedykowanego panelu ściennego. Kluczowe jest poprawne sparowanie panelu ściennego z modułem (kratką) w celu uzyskania pełnej funkcjonalności.
Instalacja i Bluetooth
Aby połączyć się z głośnikiem:
- Włącz funkcję Bluetooth w telefonie.
- Wyszukaj urządzenie o nazwie ChromaComfort-Sensonic Speaker.
- Kliknij, aby połączyć.
- Otwórz aplikację muzyczną na telefonie i rozpocznij odtwarzanie.
Obsługa przycisków sterownika ściennego
Panel sterowania posiada przyciski o różnych funkcjach w zależności od czasu ich przytrzymania:
- Przycisk #1 (Światło białe): Krótkie naciśnięcie (<1.2s) włącza/wyłącza światło. Długie naciśnięcie (>=1.2s) włącza światło lub służy do parowania.
- Przycisk #2 (Zmniejszanie jasności): Krótkie naciśnięcie zmniejsza jasność stopniowo. Długie naciśnięcie zmniejsza jasność płynnie.
- Przycisk #3 (Zwiększanie jasności): Krótkie naciśnięcie zwiększa jasność stopniowo. Długie naciśnięcie zwiększa jasność płynnie.
- Przycisk #4 (Zmiana koloru RGB): Służy do zmiany kolorów w trybie statycznym lub sterowania trybem RGB sweep.
- Przycisk #5 (Światło kolorowe): Krótkie naciśnięcie włącza/wyłącza światło kolorowe. Długie naciśnięcie włącza tryb RGB sweep.
- Przycisk #7 (Wentylator): Krótkie naciśnięcie włącza/wyłącza wentylator. Długie naciśnięcie (>=10s) anuluje połączenie Bluetooth.
Parowanie i rozwiązywanie problemów
Aby sparować panel ścienny z modułem:
- Włącz zasilanie kratki.
- W ciągu pierwszych 3 minut naciśnij i przytrzymaj przycisk #1 przez ponad 1.2s, aż światło białe się zaświeci.
Anulowanie parowania: Naciśnij i przytrzymaj przycisk #1 przez ponad 10s, aż światło białe osiągnie maksymalną jasność, przygaśnie, a następnie mignie dwukrotnie.
Uwagi:
- Wszystkie funkcje (poza parowaniem) działają tylko po sparowaniu panelu z modułem.
- Przyciski #2 i #3 działają tylko, gdy światło jest włączone.
- Przyciski #4 i #6 działają tylko, gdy włączone jest światło kolorowe.
Ostrzeżenia
Przed przystąpieniem do czyszczenia lub serwisowania należy bezwzględnie odłączyć zasilanie w panelu elektrycznym. Instalację należy przeprowadzać wyłącznie z modelami wskazanymi w instrukcji montażu.
Praktyczna pomoc
Typowe problemy
Brak reakcji na przyciski sterownika
Upewnij się, że panel ścienny jest poprawnie sparowany z modułem (kratką). Jeśli nie, wykonaj procedurę parowania w ciągu 3 minut od włączenia zasilania.
Światło białe nie włącza się po długim naciśnięciu
Może to oznaczać brak sparowania. Przytrzymaj przycisk #1 przez ponad 5s, aż światło rozjaśni się do maksimum, co potwierdzi poprawne sparowanie.
Brak połączenia Bluetooth
Jeśli połączenie zostało zerwane, upewnij się, że nie przytrzymano przycisku #7 przez ponad 10s, co powoduje anulowanie połączenia BT. Odczekaj 10s i spróbuj połączyć ponownie.
Przed użyciem
- Odłącz zasilanie w panelu elektrycznym przed czyszczeniem lub serwisem.
- Upewnij się, że instalacja jest zgodna z modelami wskazanymi w instrukcji montażu.
- Sprawdź, czy zasilanie sieciowe wynosi 120V/60Hz.
- Upewnij się, że panel ścienny jest sparowany z modułem przed użyciem funkcji sterowania.
Ilustracje i schematy

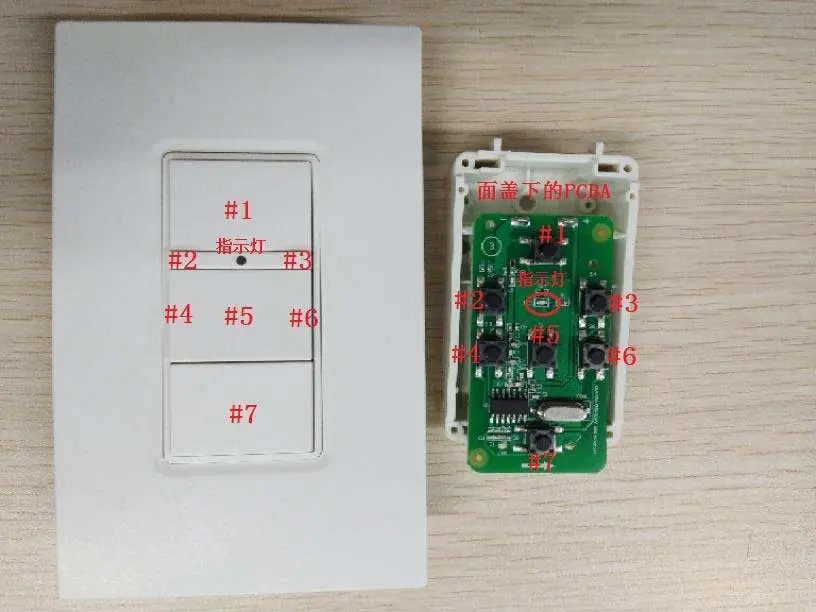

- Panel ścienny posiada 7 przycisków funkcyjnych oraz wskaźnik świetlny (indicator light).
- Wskaźnik świetlny świeci na niebiesko przy poprawnym naciśnięciu przycisku.
Zgodność modelu
- Urządzenie musi być instalowane wyłącznie z kompatybilnymi modelami wskazanymi w instrukcji montażu.
- Wymagane jest sparowanie panelu ściennego z modułem (kratką) dla poprawnego działania funkcji.
