Instrukcja obsługi drukarki etykiet Brother P-touch 1010/1005/GL200
Szybki przewodnik po obsłudze drukarki etykiet Brother P-touch 1010/1005/GL200. Dowiedz się, jak zainstalować taśmę, skonfigurować ustawienia początkowe, projektować etykiety, korzystać z funkcji pamięci oraz rozwiązywać typowe problemy...
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące konfiguracji i obsługi drukarki etykiet Brother P-touch 1010/1005/GL200. Urządzenie wymaga sześciu baterii AAA lub zasilacza sieciowego AD-24ES. Należy pamiętać, że odłączenie zasilania na dłużej niż dwie minuty powoduje utratę zapisanych ustawień (język, jednostki, data/godzina).
Przygotowanie urządzenia
- Otwórz pokrywę komory taśmy, naciskając w wyznaczonym miejscu.
- Włóż sześć nowych baterii alkalicznych AAA, zwracając uwagę na polaryzację.
- Włóż kasetę z taśmą, upewniając się, że jest prawidłowo osadzona, a koniec taśmy przechodzi pod prowadnicami.
- Jeśli taśma barwiąca jest luźna, nawiń ją, obracając zębatkę na kasecie.
- Zamknij pokrywę i wykonaj pierwsze podawanie taśmy, a następnie użyj dźwigni obcinaka.
Pierwsze uruchomienie i ustawienia
Po włączeniu urządzenia należy skonfigurować:
- Język: Wybierz z listy (domyślnie angielski).
- Jednostki: Wybierz mm lub cale (domyślnie mm).
- Data i godzina: Ustaw format DD/MM/YY oraz czas hh:mm.
Projektowanie i drukowanie etykiet
Urządzenie pozwala na edycję tekstu, zmianę rozmiaru, stylu (pogrubienie, kursywa, kontur), dodawanie ramek oraz symboli. Możliwe jest tworzenie etykiet dwuwierszowych (przy użyciu taśm 9 mm lub 12 mm). Przed wydrukiem można skorzystać z funkcji podglądu.
Funkcje specjalne
- Pamięć: Możliwość zapisania do dziewięciu etykiet.
- Drukowanie seryjne: Funkcja numerowania pozwala na automatyczne zwiększanie liczby na etykiecie.
- Odbicie lustrzane: Przydatne przy drukowaniu na przezroczystych taśmach do naklejania na szkło.
- Marginesy: Możliwość wyboru marginesów (Full, Half, Narrow) w celu oszczędności taśmy.
Konserwacja
Głowicę drukującą należy czyścić wyłącznie miękką, suchą ściereczką lub patyczkiem higienicznym. Nie używaj alkoholu ani rozpuszczalników organicznych. Jeśli obcinak przestanie czysto ciąć taśmę, należy wymienić moduł obcinaka (numer części TC-5).
Informacje o producencie
Brother Industries, Ltd.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy baterie są prawidłowo włożone lub czy zasilacz AD-24ES jest poprawnie podłączony.
W ustawieniach [Margin] wybierz opcję [Half] lub [Narrow].
Dźwignia obcinaka została użyta w trakcie procesu drukowania. Nie dotykaj dźwigni podczas pracy urządzenia.
Próba wprowadzenia trzeciej linii tekstu lub drukowania dwuwierszowego na taśmie 3.5 mm lub 6 mm.
Przed użyciem
- Używaj wyłącznie taśm Brother TZ.
- Upewnij się, że taśma jest poprawnie przeprowadzona pod prowadnicami.
- Wymieniaj wszystkie sześć baterii jednocześnie na nowe.
- Nie dotykaj głowicy drukującej palcami.
- Nie używaj urządzenia w miejscach o wysokiej wilgotności.
Parametry w praktyce
- Szerokość taśm
- Obsługiwane szerokości: 3.5 mm, 6 mm, 9 mm, 12 mm.
- Temperatura pracy
- Zakres od 10°C do 35°C.
Ilustracje i schematy

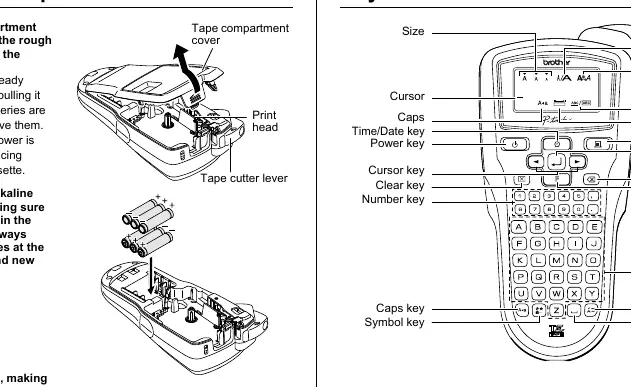

- Wymiana baterii i kasety: Naciśnij obszar na górze urządzenia, aby otworzyć pokrywę.
- Prowadzenie taśmy: Koniec taśmy musi znajdować się pod prowadnicami, a taśma barwiąca powinna być napięta.
- Obcinanie: Użyj dźwigni obcinaka znajdującej się w prawym górnym rogu urządzenia po zakończeniu drukowania.
Zgodność modelu
- Urządzenie wymaga taśm z oznaczeniem TZ.
- Ramki nie mogą być drukowane na taśmach o szerokości 3.5 mm.
