Instrukcja montażu wtyczki 16A Bticino Zucchini
Kompletny przewodnik instalacji wtyczek 16A z serii Bticino Zucchini. Instrukcja zawiera szczegółowe schematy podłączenia, wytyczne dotyczące przygotowania przewodów oraz procedury montażu na szynie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wtyczki Bticino Zucchini 16A wymagają przewodu o średnicy zewnętrznej 8-13 mm oraz przekroju żył 1.5-2.5 mm². Izolację należy zdjąć na długości 12 mm. Montaż odbywa się poprzez wsunięcie wtyczki na szynę zasilającą. str. 1, 5
Najważniejsze czynności
- Przygotowanie przewodu str. 1
- Montaż na szynie str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prąd znamionowy | 16 A | Maksymalne obciążenie prądowe. | str. 1 |
| Przekrój przewodu | 1.5 - 2.5 mm² | Dopuszczalny przekrój żył. | str. 1 |
| Średnica kabla | 8 - 13 mm | Wymagana średnica zewnętrzna kabla. | str. 1 |
Gdzie szukać w PDF
- Przygotowanie przewodu str. 1
- Schematy połączeń str. 2, 3, 4
- Montaż na szynie str. 5
- Kodowanie str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i podłączenia wtyczek 16A z serii Bticino Zucchini. Przed przystąpieniem do prac należy upewnić się, że używany przewód spełnia wymagania techniczne dotyczące średnicy oraz przekroju żył. Dokument zawiera schematy dla różnych konfiguracji połączeń, w tym modeli z bezpiecznikami.
Przygotowanie przewodu
Prawidłowe przygotowanie przewodu jest kluczowe dla bezpieczeństwa i poprawnego działania wtyczki:
- Średnica zewnętrzna kabla: musi mieścić się w zakresie od 8 mm do 13 mm.
- Długość odizolowania: zdejmij izolację z przewodu na długości 12 mm.
- Przekrój żył: dopuszczalny zakres wynosi od 1.5 mm² do 2.5 mm².
Schematy podłączenia
Wtyczki występują w różnych wariantach, w tym z zabezpieczeniem bezpiecznikowym. Należy korzystać z odpowiedniego schematu dla posiadanego modelu:
- Modele bez bezpiecznika: podłączenie bezpośrednie zgodnie z oznaczeniami faz (L1, L2, L3) oraz neutralnego (N) i uziemienia (PE).
- Modele z bezpiecznikiem: wymagają uwzględnienia wkładki bezpiecznikowej w obwodzie zgodnie z dedykowanym schematem dla danego modelu.
Montaż na szynie
Procedura instalacji wtyczki na szynie zasilającej:
- Upewnij się, że wtyczka jest w pozycji otwartej.
- Wsuń wtyczkę na szynę zasilającą.
- Zablokuj wtyczkę w odpowiedniej pozycji.
- W przypadku konieczności kodowania (polaryzacji), użyj odpowiednich elementów kodujących zgodnie z instrukcją dla modelu 75105001.
Praktyczna pomoc
Typowe problemy
Kabel nie mieści się w dławiku
Upewnij się, że średnica zewnętrzna kabla mieści się w zakresie 8-13 mm.
Trudności z montażem na szynie
Sprawdź, czy wtyczka jest w pełni otwarta przed wsunięciem na szynę.
Przed użyciem
- Sprawdź, czy model wtyczki jest zgodny z posiadaną szyną zasilającą.
- Przygotuj przewód: zdejmij izolację na długości 12 mm.
- Upewnij się, że przekrój żył przewodu wynosi od 1.5 mm² do 2.5 mm².
- Zweryfikuj średnicę zewnętrzną kabla (8-13 mm).
- W przypadku modelu z bezpiecznikiem, upewnij się, że wkładka jest poprawnie zainstalowana.
Parametry w praktyce
- Prąd znamionowy
- Maksymalne obciążenie prądowe wtyczki wynosi 16 A.
- Przekrój przewodu
- Dopuszczalny zakres żył miedzianych to 1.5 - 2.5 mm².
- Średnica kabla
- Wymagana średnica zewnętrzna przewodu to 8 - 13 mm.
Ilustracje i schematy
- Strona 1: Instrukcja przygotowania kabla i zdejmowania izolacji.

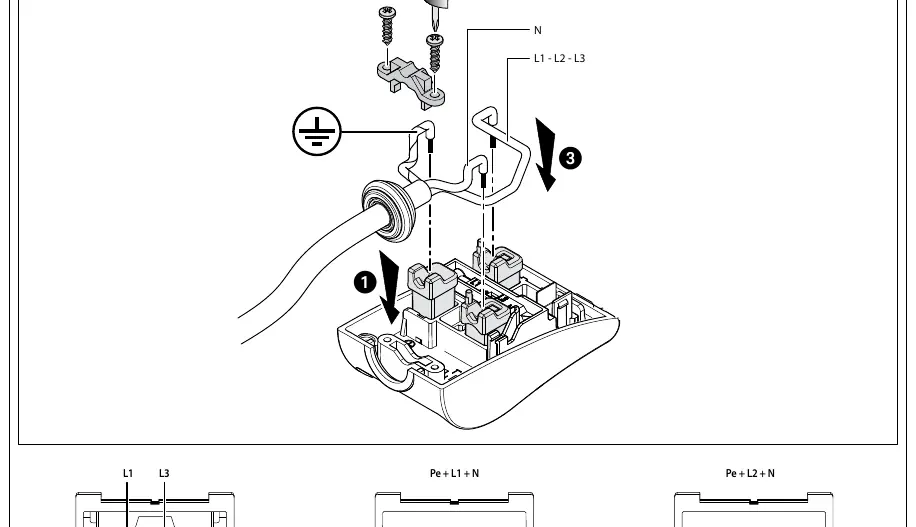

- Strona 2-3: Schematy połączeń elektrycznych dla różnych konfiguracji faz i zabezpieczeń.

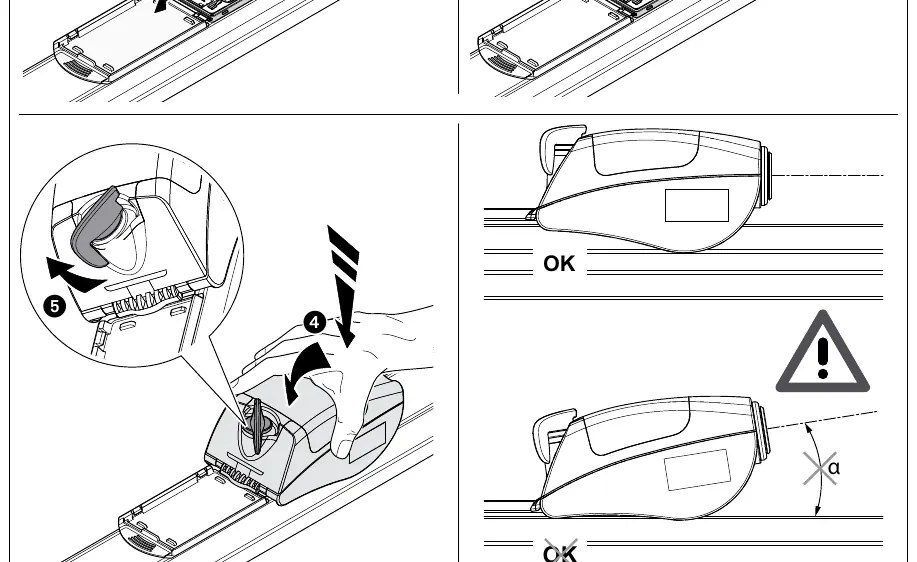

- Strona 5: Procedura montażu wtyczki na szynie zasilającej.

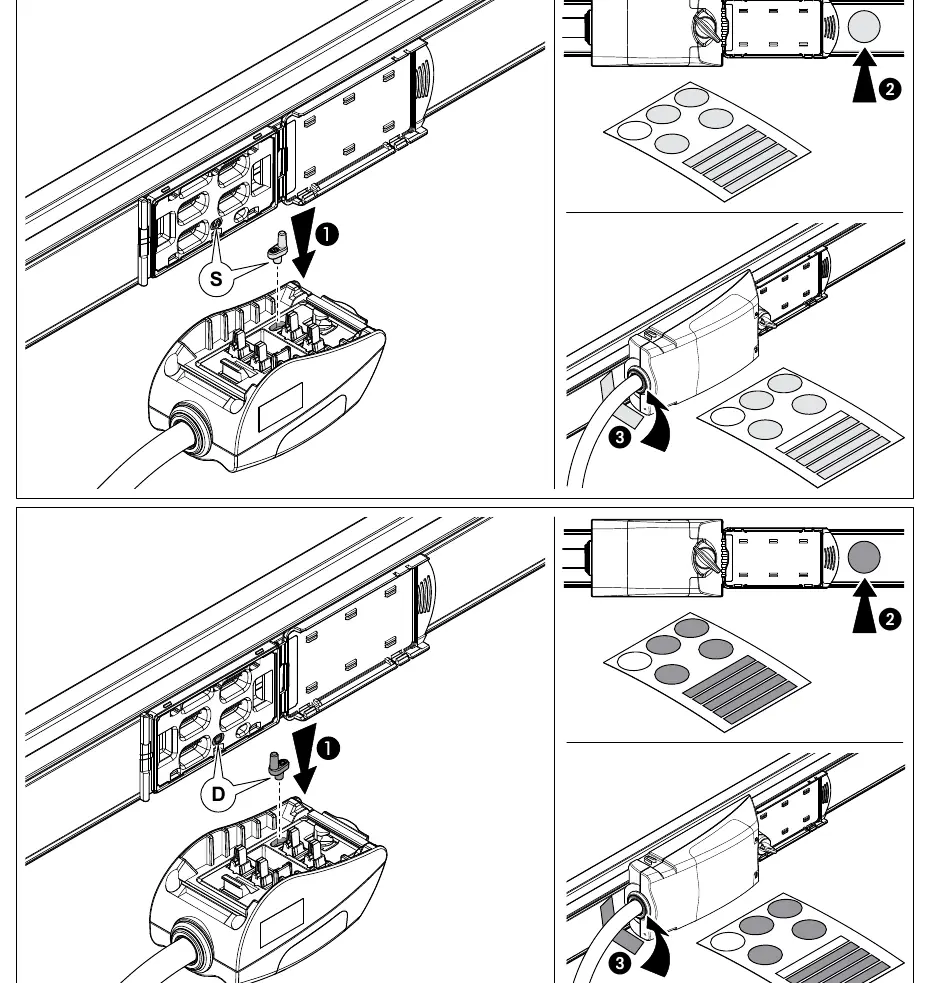

- Strona 6: Instrukcja kodowania (polaryzacji) wtyczki.
Zgodność modelu
- Wtyczki są przeznaczone do systemów szynowych Zucchini.
- Niektóre modele posiadają wbudowane zabezpieczenie bezpiecznikowe.
