Instrukcja obsługi zestawu spacerowego Burley Stroller Kit
Dowiedz się, jak zainstalować i używać zestawu spacerowego Burley Stroller Kit. Instrukcja zawiera kroki montażu, regulację toru jazdy, konserwację oraz ważne zasady bezpieczeństwa dla przyczepek Burley.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw spacerowy Burley umożliwia przekształcenie przyczepki rowerowej w wózek. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa: zawsze używaj paska zabezpieczającego (tether), utrzymuj ładunek wyśrodkowany przed osią i nigdy nie zostawiaj dzieci bez opieki. Zestaw jest przeznaczony do użytku na powierzchniach przeznaczonych do chodzenia. Nie używaj go na schodach, ruchomych schodach ani z rolkami.
Wymagane narzędzia:
- Dwa klucze płaskie 10mm
- Klucz 25mm (lub 1 cal)
- Klucz imbusowy 5mm
Instalacja zestawu
- Zdejmij dyszel z przyczepki.
- Odkręć nakrętkę i śrubę z końca dyszla. Wyrzuć śrubę i nakrętkę zabezpieczającą (pasek zabezpieczający i pierścień D-ring zostaną zainstalowane ponownie).
- Wsuń zestaw spacerowy na dyszel.
- Umieść pierścień D-ring i pasek zabezpieczający na dostarczonej śrubie 6mm x 50mm. Wyrównaj otwory w zestawie spacerowym, dyszlu i łączniku elastycznym, a następnie włóż śrubę. Zabezpiecz nakrętką. Zainstaluj dwie krótsze śruby przez stronę zespołu obrotowego i zabezpiecz nakrętkami.
Obsługa i regulacja
Pasek zabezpieczający: Przełóż koniec paska przez małą pętlę na drugim końcu paska wokół środka kierownicy i mocno zaciśnij.
Regulacja toru jazdy: Jeśli przyczepka nie jedzie prosto:
- Dokręć pokrętło, aby zabezpieczyć koło wózka w pozycji "Stroll".
- Poluzuj śrubę za pomocą klucza imbusowego 5mm.
- Obróć tuleję za pomocą klucza 25mm (lub 1 cal), tak aby koło wózka było ustawione pionowo patrząc od przodu.
- Wyreguluj precyzyjnie, aby przyczepka toczyła się prosto.
- Dokręć śrubę.
Konwersja trybów
Z trybu spacerowego na rowerowy:
- Zaciągnij hamulec postojowy i dokręć pokrętło, aby zabezpieczyć koło wózka w pozycji "Bike".
- Wyrównaj tylny otwór dyszla z tylnym otworem gniazda. Włóż zawleczkę przez oba otwory i bezpiecznie zablokuj.
- Zamontuj ponownie dyszel i zaczep na rowerze.
Konserwacja
- Smaruj zespół koła wózka dwa razy w roku przy normalnym użytkowaniu lub co miesiąc w warunkach wilgotnych lub zasolonych.
- Sprawdzaj co miesiąc stan kierownicy, gniazd, hamulca postojowego i koła.
- Skontaktuj się z firmą Burley w celu wymiany uszkodzonych części.
Informacje o producencie
Burley
Praktyczna pomoc
Typowe problemy
Przyczepka nie jedzie prosto (ściąga na bok)
Wyreguluj tor jazdy: poluzuj śrubę imbusową 5mm i obracaj tuleję kluczem 25mm, aż koło będzie ustawione pionowo.
Trudności z montażem zestawu
Upewnij się, że używasz właściwych narzędzi (klucze 10mm, 25mm, imbus 5mm) i postępujesz zgodnie z kolejnością kroków montażu na dyszlu.
Przed użyciem
- Sprawdź, czy pasek zabezpieczający (tether) jest poprawnie zamontowany na kierownicy.
- Upewnij się, że hamulec postojowy jest sprawny i poprawnie wyregulowany.
- Sprawdź, czy koło jest w odpowiedniej pozycji (Stroll lub Bike).
- Upewnij się, że ładunek jest wyśrodkowany i znajduje się przed osią.
- Sprawdź, czy zawleczka (retaining pin) jest poprawnie zabezpieczona przed jazdą rowerem.
Parametry w praktyce
- 10mm open end wrenches
- Klucze płaskie wymagane do dokręcenia nakrętek montażowych.
- 25mm (or 1”) wrench
- Klucz używany do regulacji tulei toru jazdy.
- 5mm hex wrench
- Klucz imbusowy do śruby blokującej mechanizm regulacji koła.
Ilustracje i schematy
- Rysunek 1: Schemat części zestawu spacerowego.

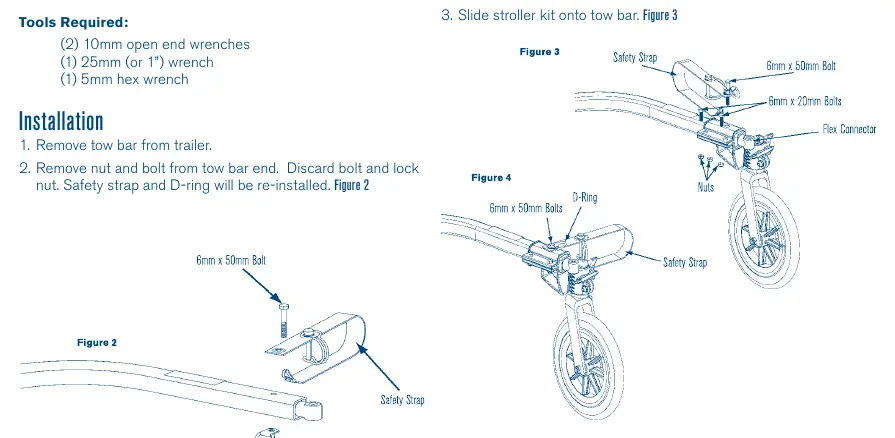

- Rysunek 2-4: Instrukcja montażu zestawu na dyszlu przyczepki.

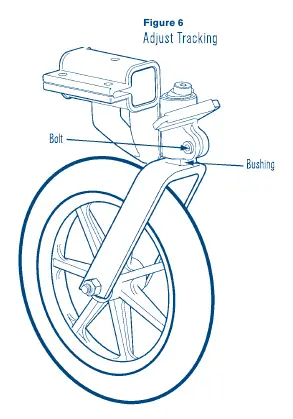

- Rysunek 6: Regulacja toru jazdy (tracking).

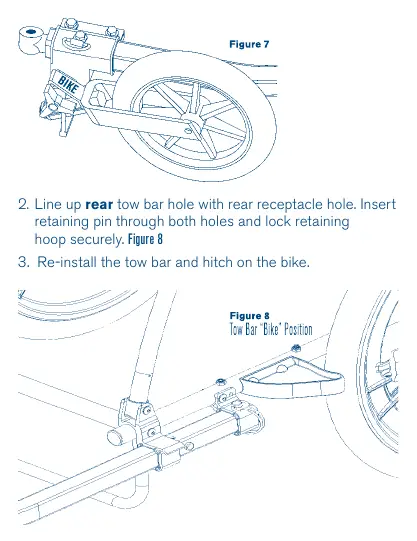

- Rysunek 7-8: Procedura konwersji między trybem spacerowym a rowerowym.
Zgodność modelu
- Zestaw kompatybilny z modelami: D'Lite, Solo, Encore, Cub, Honeybee, Tailwagon.
