Instrukcja obsługi systemu multimedialnego BYD DiLink 100F
Szybki przewodnik po systemie BYD DiLink 100F: specyfikacja techniczna, schemat połączeń złączy, wymagania instalacyjne oraz zakresy temperatur i napięć pracy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera specyfikację techniczną, opis złączy oraz wytyczne instalacyjne dla systemu multimedialnego BYD DiLink 100F. Urządzenie jest terminalem pokładowym, który uruchamia się automatycznie wraz z pojazdem.

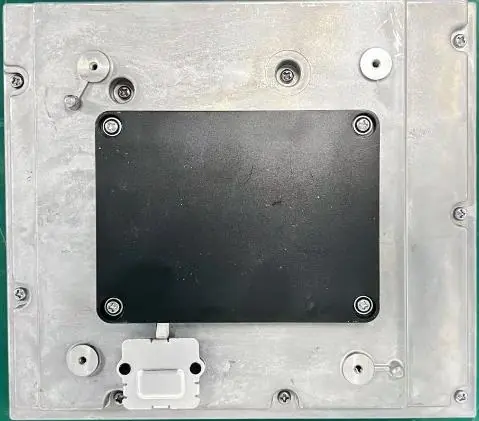

Opis urządzenia i funkcje
System DiLink 100F oparty jest na systemie operacyjnym Android 14 i wykorzystuje chipset Qualcomm QCA6696. Główne funkcje obejmują:
- Centrum obrazu: kamera, album zdjęć, rejestrator jazdy, obraz panoramiczny.
- Centrum multimedialne: odtwarzacz muzyki, odtwarzacz wideo, karaoke.
- Kontrola systemu: sterowanie klimatyzacją, inteligentne sterowanie głosowe, monitorowanie ciśnienia w oponach, telefon Bluetooth, rynek aplikacji.
- Łączność: BT 5.0, Wi-Fi 2.4G/5G, 2G/3G/4G, GNSS (GPS, GLONASS, GALILEO).
Połączenia i złącza
System posiada szereg dedykowanych złączy (M1-M32) do obsługi anten, kamer, mikrofonów i interfejsów pojazdu. Kluczowe złącza:
- M1: Główne zasilanie i magistrala CAN.
- M2: Zasilanie panelu (pad).
- M3: Zespół USB.
- M5: Mikrofon przedni.
- M8: Kamera panoramiczna.
- M11/M12: Anteny (shark fin).
- M14/M15: Anteny 4G.
- M31: Złącze SIM.
Złącze M1 wymaga podłączenia czerwonego przewodu do bieguna dodatniego i czarnego do ujemnego. Inne przewody (CAN) nie wymagają podłączenia, jeśli nie są wymagane przez specyfikację instalacji.
Instalacja
Wymagania dotyczące przestrzeni montażowej dla jednostki centralnej wynoszą 160x184x60 mm.
Dane techniczne
Zakresy temperatur:
- Temperatura pracy: od -30°C do +70°C.
- Temperatura przechowywania: od -40°C do +85°C.
Zakresy napięć:
- Napięcie nominalne: 12V.
- Zakres napięcia wejściowego: 9V - 16V.
Informacje o producencie
BYD Company Limited
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie na złączu M1 (9V-16V) oraz poprawność połączenia czerwonego (plus) i czarnego (minus) przewodu.
Upewnij się, że anteny podłączone do złączy M11, M12 (GPS) oraz M13 (Wi-Fi/BT) są poprawnie zamontowane w pojeździe.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 9V-16V.
- Upewnij się, że wszystkie wymagane wiązki (USB, mikrofon, anteny) są wpięte w odpowiednie porty M1-M32.
- Zweryfikuj, czy przestrzeń montażowa pozwala na umieszczenie urządzenia o wymiarach 160x184x60 mm.
- Upewnij się, że urządzenie nie jest narażone na temperatury poza zakresem -40°C do +85°C.
Ilustracje i schematy

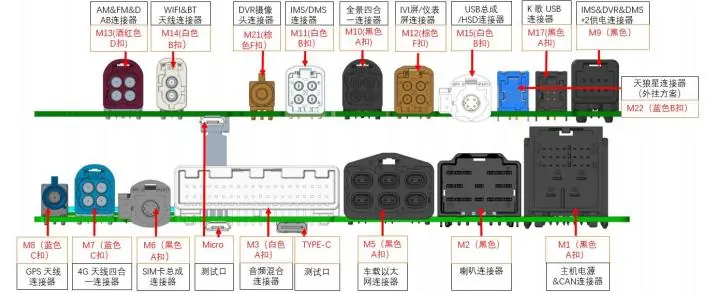

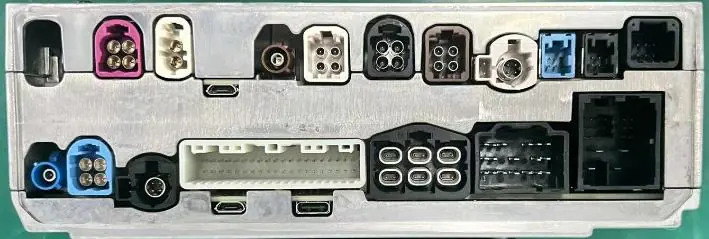

- Schemat złączy przedstawia rozmieszczenie portów M1-M32 na tylnym panelu jednostki.
- Złącza są oznaczone kolorami i typami wtyków dla łatwiejszej identyfikacji wiązek.
Zgodność modelu
- Złącze M22 (karaoke) nie jest obecnie obsługiwane na rynkach zagranicznych.
- Interfejs Text USB służy wyłącznie do celów testowych i nie jest przeznaczony do użytku w pojeździe.
- Dla urządzeń FCC/IC pasmo 5.2G jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
