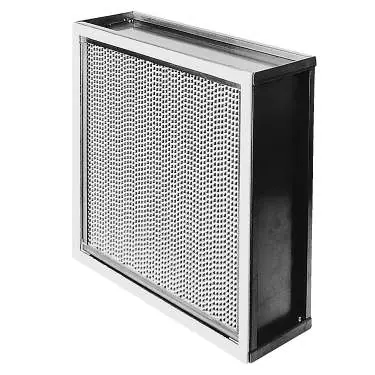

Instrukcja obsługi filtra HEPA Camfil ABSOLUTE 1FRK
Przewodnik techniczny dla wysokotemperaturowego filtra HEPA Camfil ABSOLUTE 1FRK. Sprawdź specyfikację, parametry pracy, materiały wykonania oraz ważne uwagi dotyczące montażu i eksploatacji w wysokich temperaturach.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Camfil ABSOLUTE 1FRK to wysokotemperaturowy filtr HEPA klasy H13, przeznaczony do pracy w temperaturach do 350°C. Wykonany ze stali nierdzewnej i włókna szklanego, zapewnia wydajność 99,97% przy 0,3 μm. str. 1
Najważniejsze czynności
- Montaż filtra str. 1
Problemy i rozwiązania
Zjawisko naturalne wynikające z różnic rozszerzalności cieplnej materiałów w wysokiej temperaturze.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Klasa filtra | H13 | Zgodnie z normą EN 1822 (przy 20°C) | str. 1 |
| Max temperatura | 350°C | Maksymalna stała temperatura pracy | str. 1 |
| Max spadek ciśnienia | 500 Pa | Wartość graniczna | str. 1 |
Gdzie szukać w PDF
- Specyfikacja techniczna i tabela modeli str. 1
Spis treści
Najważniejsze informacje o filtrze
Filtr Camfil ABSOLUTE 1FRK to wysokotemperaturowy filtr HEPA klasy H13, zaprojektowany do pracy w procesach wymagających wysokiej czystości powietrza w podwyższonych temperaturach. Urządzenie charakteryzuje się wysoką stabilnością mechaniczną i jest indywidualnie testowane w temperaturze 20°C.
Uwagi dotyczące montażu i eksploatacji
Podczas instalacji i eksploatacji należy wziąć pod uwagę specyficzne właściwości materiałowe filtra:
- Rozszerzalność cieplna: Ze względu na różnice we współczynnikach rozszerzalności cieplnej poszczególnych komponentów, ceramiczna masa uszczelniająca może tworzyć pęknięcia podczas procesu hartowania (temperowania).
- Wydajność: W temperaturze roboczej 350°C filtr zachowuje ogólną wydajność 99,97% dla cząstek 0,3 μm, jednakże mogą wystąpić nieszczelności.
- Kierunek przepływu: Standardowe wykonanie (typ 1W) oznacza uszczelkę umieszczoną od strony wlotu powietrza (gasket upstream).
Parametry techniczne i materiały
Filtr wykonany jest z następujących materiałów:
- Rama: Stal nierdzewna.
- Media filtracyjne: Włókno szklane.
- Uszczelka: Włókno szklane.
- Separator: Aluminium.
- Uszczelnienie: Ceramika.
Kluczowe parametry pracy:
- Maksymalna stała temperatura pracy: 350°C.
- Maksymalny końcowy spadek ciśnienia: 500 Pa.
- Maksymalna wilgotność względna: 100%.
- Prędkość powietrza: 1,5 m/s.
Praktyczna pomoc
Typowe problemy
Jest to zjawisko wynikające z różnic w rozszerzalności cieplnej komponentów podczas pracy w wysokiej temperaturze i nie musi oznaczać wady produktu.
W temperaturze roboczej 350°C mogą wystąpić nieszczelności, mimo zachowania wysokiej wydajności filtracji (99,97% przy 0,3 μm).
Przed użyciem
- Sprawdź, czy temperatura w miejscu pracy nie przekracza 350°C.
- Upewnij się, że wybrany model (wymiary) jest odpowiedni dla Twojej instalacji.
- Zweryfikuj kierunek przepływu powietrza (standard 1W oznacza uszczelkę od strony wlotu).
- Sprawdź, czy system wentylacyjny nie przekroczy maksymalnego spadku ciśnienia 500 Pa.
