Instrukcja obsługi obiektywu Canon RF 100-500mm F4.5-7.1 L IS USM
Szybki przewodnik po instrukcji obiektywu Canon RF 100-500mm F4.5-7.1 L IS USM. Dowiedz się, jak montować obiektyw, ustawiać ostrość, korzystać z pierścienia sterowania, stabilizacji obrazu oraz mocowania statywowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obiektywu Canon RF 100-500mm F4.5-7.1 L IS USM przeznaczonego do aparatów z serii EOS R. Przed rozpoczęciem użytkowania upewnij się, że oprogramowanie układowe (firmware) aparatu jest zaktualizowane do najnowszej wersji. Obiektyw posiada zaawansowane funkcje, takie jak stabilizacja obrazu (IS), pierścień sterowania oraz regulację oporu zoomu.

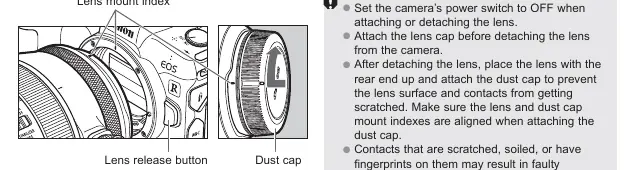

Montaż i demontaż obiektywu
Aby zamontować obiektyw:
- Wyłącz zasilanie aparatu.
- Dopasuj znaczniki mocowania na obiektywie i aparacie.
- Obróć obiektyw zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
Demontaż odbywa się poprzez naciśnięcie przycisku zwalniania obiektywu na aparacie i obrócenie obiektywu w kierunku przeciwnym do ruchu wskazówek zegara. Zawsze zakładaj dekiel ochronny po zdjęciu obiektywu.

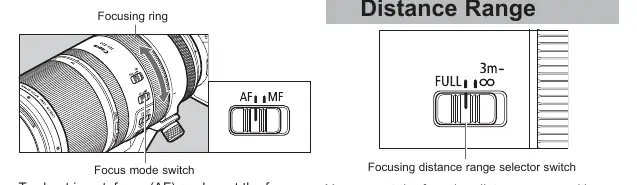

Ustawienia ostrości
Obiektyw oferuje dwa tryby pracy:
- AF (Autofocus): Ustaw przełącznik trybu ostrości na AF.
- MF (Manual Focus): Ustaw przełącznik na MF i obracaj pierścieniem ostrości.
Możesz również ograniczyć zakres odległości ostrzenia za pomocą przełącznika zakresu (FULL lub 3m-∞), co przyspiesza pracę autofokusa.
Zoom i pierścień sterowania
Pierścień regulacji zoomu posiada pierścień regulacji oporu (Adjustment ring). Ustawienie go w pozycji SMOOTH ułatwia zoomowanie, natomiast TIGHT zwiększa opór, co zapobiega samoczynnemu wysuwaniu się obiektywu. Pierścień sterowania (Control ring) może być przypisany do różnych funkcji aparatu, takich jak przysłona czy czas naświetlania.
Stabilizacja obrazu (IS)
Stabilizator obrazu pomaga w fotografowaniu z ręki. Dostępne są trzy tryby:
- MODE 1: Do fotografowania obiektów statycznych (korekcja we wszystkich kierunkach).
- MODE 2: Do panoramowania (korekcja wibracji prostopadłych do kierunku ruchu).
- MODE 3: Do obiektów poruszających się nieregularnie (stabilizacja tylko podczas ekspozycji).
Akcesoria i montaż statywu
Obiektyw wyposażony jest w osłonę przeciwsłoneczną z okienkiem do regulacji filtrów polaryzacyjnych. W zestawie znajduje się również pierścieniowe mocowanie statywowe. Aby je zamontować, otwórz kołnierz, załóż go na obiektyw w wyznaczonym miejscu i zablokuj pokrętłem.
Ograniczenia i kompatybilność
Obiektyw jest kompatybilny z telekonwerterami RF 1.4x i RF 2x. Pamiętaj, że użycie konwertera ogranicza zakres zoomu (300-500mm) i może spowolnić działanie autofokusa. Nie należy używać więcej niż jednego konwertera jednocześnie.
Informacje o producencie
Canon Inc.
Praktyczna pomoc
Typowe problemy
Obiektyw nie ostrzy poprawnie
Sprawdź, czy przełącznik trybu ostrości jest w pozycji AF oraz czy przełącznik zakresu odległości nie ogranicza ostrzenia na dany obiekt.
Winietowanie na zdjęciach
Upewnij się, że osłona przeciwsłoneczna jest poprawnie zamontowana i zablokowana.
Obiektyw samoczynnie wysuwa się podczas noszenia
Ustaw pierścień regulacji oporu zoomu (Adjustment ring) w pozycji TIGHT.
Przed użyciem
- Zaktualizuj oprogramowanie układowe (firmware) aparatu.
- Upewnij się, że styki obiektywu są czyste i suche.
- Sprawdź, czy osłona przeciwsłoneczna jest prawidłowo zablokowana.
- Ustaw pierścień regulacji zoomu w odpowiedniej pozycji (SMOOTH/TIGHT).
Parametry w praktyce
- Focal Length
- 100-500mm (zakres ogniskowych obiektywu).
- Min. Focusing Distance
- 0.9m przy 100mm oraz 1.2m przy 500mm.
- Filter Diameter
- 77mm (średnica gwintu filtra).
Ilustracje i schematy

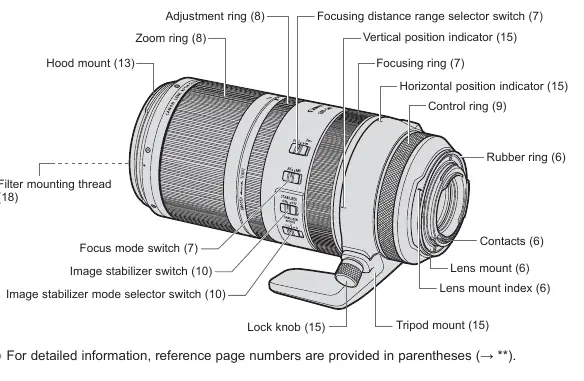

- Nomenclature: Schemat przedstawia rozmieszczenie pierścieni (zoom, ostrość, sterowanie), przełączników (AF/MF, stabilizator) oraz mocowania statywu.

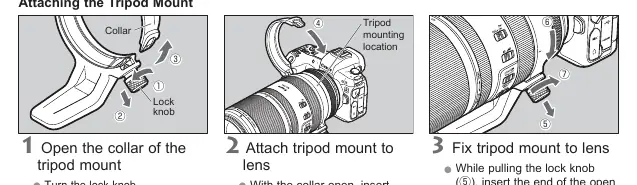

- Tripod Mount: Instrukcja montażu obejmuje otwarcie kołnierza, założenie na obiektyw i zablokowanie pokrętłem.
Zgodność modelu
- Kompatybilny z aparatami serii EOS R.
- Możliwość użycia telekonwerterów RF 1.4x i RF 2x (tylko jeden na raz).
- Nie używać konwerterów z ustawieniem zoomu poniżej 300mm.
