Instrukcja obsługi obiektywu Canon RF 100-500mm F4.5-7.1 L IS USM
Szybki przewodnik po obiektywie Canon RF 100-500mm F4.5-7.1 L IS USM. Dowiedz się, jak montować obiektyw, ustawiać ostrość, korzystać ze stabilizacji obrazu, używać pierścienia sterowania oraz mocować akcesoria takie jak osłona...
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego użytkowania i konfiguracji obiektywu Canon RF 100-500mm F4.5-7.1 L IS USM. Przed rozpoczęciem pracy upewnij się, że oprogramowanie układowe (firmware) aparatu jest zaktualizowane do najnowszej wersji. Obiektyw jest przeznaczony do współpracy z aparatami serii EOS R.
Bezpieczeństwo
- Nie patrz bezpośrednio w słońce lub silne źródła światła przez obiektyw.
- Nie pozostawiaj obiektywu bez założonej osłony w pełnym słońcu, aby uniknąć ryzyka pożaru.
- Unikaj ekstremalnych temperatur i chroń obiektyw przed kondensacją pary wodnej, przenosząc go w szczelnych torebkach plastikowych między środowiskami o różnej temperaturze.
Montaż i obsługa
Montaż obiektywu: Wyrównaj znaczniki mocowania na obiektywie i aparacie, a następnie obróć obiektyw zgodnie z ruchem wskazówek zegara do momentu kliknięcia. Przed montażem lub demontażem wyłącz zasilanie aparatu.
Ustawianie ostrości: Przełącznik trybu ostrości pozwala wybrać między AF (autofokus) a MF (manualne ustawianie ostrości). Możesz również ograniczyć zakres odległości ostrzenia za pomocą przełącznika zakresu, aby przyspieszyć pracę AF.
Stabilizacja obrazu (IS): Dostępne są trzy tryby stabilizacji:
- Tryb 1: Do fotografowania obiektów nieruchomych (korekcja we wszystkich kierunkach).
- Tryb 2: Do panoramowania (korekcja wibracji prostopadłych do kierunku ruchu).
- Tryb 3: Do obiektów poruszających się nieregularnie (stabilizacja tylko podczas ekspozycji).
Akcesoria
Osłona przeciwsłoneczna: Montowana poprzez wyrównanie znacznika na osłonie z kropką na obiektywie i przekręcenie. Posiada okienko do regulacji filtrów polaryzacyjnych.
Mocowanie statywowe: Obiektyw wyposażony jest w pierścieniowy uchwyt statywowy. Upewnij się, że pokrętło blokujące jest zawsze mocno dokręcone podczas przenoszenia.
Dane techniczne
- Konstrukcja: 14 grup, 20 elementów.
- Minimalna odległość ostrzenia: 0.9 m (przy 100 mm) do 1.2 m (przy 500 mm).
- Średnica filtra: 77 mm.
- Waga: ok. 1370 g.
Informacje o producencie
Canon Inc.
Praktyczna pomoc
Typowe problemy
Obiektyw nie chce się obrócić w stronę ustawienia WIDE po zdjęciu extendera.
Obróć pierścień zoomu lekko w stronę TELE, aby zwolnić blokadę, a następnie wróć do ustawienia WIDE.
Obraz jest rozmyty mimo włączonej stabilizacji.
Stabilizacja nie kompensuje ruchu obiektu. Upewnij się, że używasz odpowiedniego trybu (np. Tryb 2 lub 3 dla ruchu) i sprawdź, czy stabilizacja jest włączona.
Winietowanie na zdjęciach.
Sprawdź, czy osłona przeciwsłoneczna jest poprawnie zamontowana i zablokowana.
Przed użyciem
- Zaktualizuj oprogramowanie układowe aparatu do najnowszej wersji.
- Upewnij się, że styki obiektywu są czyste i suche.
- Sprawdź, czy przełącznik stabilizacji jest w pozycji ON, jeśli fotografujesz z ręki.
- Ustaw pierścień regulacji zoomu na TIGHT, jeśli nie używasz obiektywu, aby zapobiec wysuwaniu się przedniej części.
- Zamknij okienko regulacji filtra w osłonie przeciwsłonecznej przed rozpoczęciem fotografowania.
Parametry w praktyce
- IS (Image Stabilizer)
- System stabilizacji obrazu redukujący drgania przy fotografowaniu z ręki.
- USM (Ultrasonic Motor)
- Silnik ultradźwiękowy zapewniający szybką i cichą pracę autofokusa.
- Pierścień sterowania
- Programowalny pierścień, któremu można przypisać funkcje takie jak przysłona lub czas naświetlania.
Ilustracje i schematy
- Schemat budowy obiektywu wskazuje rozmieszczenie pierścieni (zoom, ostrość, sterowanie) oraz przełączników (AF/MF, stabilizacja, zakres ostrości).

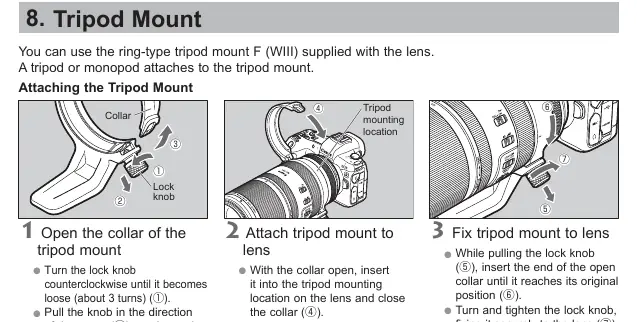

- Instrukcja montażu statywu pokazuje proces otwierania kołnierza, zakładania na obiektyw i dokręcania pokrętła blokującego.
Zgodność modelu
- Obiektyw współpracuje z aparatami serii EOS R.
- Można stosować extendery RF 1.4x i RF 2x (zakres zoomu ograniczony do 300-500 mm).
- Nie można stosować soczewek zbliżeniowych 250D; zalecane jest użycie 500D (77 mm).
