Instrukcja obsługi obiektywu Canon RF 16-28mm F2.8 IS STM
Szybki przewodnik po obiektywie Canon RF 16-28mm F2.8 IS STM. Dowiedz się, jak poprawnie montować obiektyw, korzystać z trybów ostrości, stabilizacji obrazu oraz jak dbać o sprzęt, aby zapewnić jego długotrwałe działanie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Obiektyw Canon RF 16-28mm F2.8 IS STM jest przeznaczony do aparatów z serii EOS R. Przed rozpoczęciem użytkowania upewnij się, że oprogramowanie aparatu jest zaktualizowane do najnowszej wersji, aby uniknąć ograniczeń funkcjonalności, takich jak brak powiększonego podglądu. Należy unikać patrzenia bezpośrednio w słońce przez obiektyw oraz chronić go przed ekstremalnymi temperaturami i kondensacją pary wodnej.

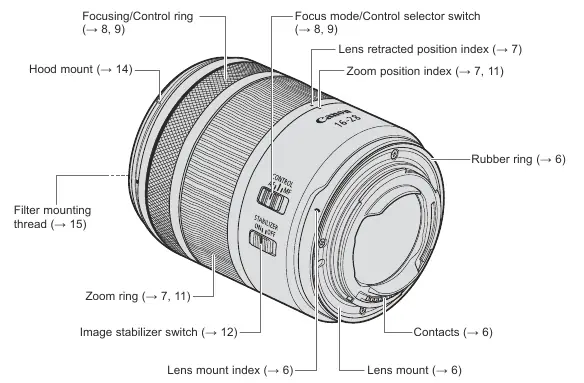

Budowa obiektywu
Obiektyw składa się z następujących elementów:
- Pierścień zoomu
- Pierścień ustawiania ostrości/sterowania
- Przełącznik trybu ostrości/sterowania (AF/CONTROL/MF)
- Przełącznik stabilizatora obrazu (IS)
- Mocowanie obiektywu z uszczelką
- Gwint filtra (67 mm)
Montaż i demontaż obiektywu
Przed montażem lub demontażem obiektywu zawsze wyłącz zasilanie aparatu.
- Montaż: Wyrównaj znaczniki mocowania na obiektywie i aparacie, a następnie obróć obiektyw zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
- Demontaż: Naciśnij przycisk zwalniania obiektywu na aparacie i obróć obiektyw w kierunku przeciwnym do ruchu wskazówek zegara.
Po zdjęciu obiektywu należy założyć dekielek ochronny, aby chronić styki i soczewkę przed zarysowaniem.
Przygotowanie do fotografowania
Obiektyw posiada mechanizm retrakcji, który pozwala na skrócenie jego długości podczas przechowywania. Aby przygotować obiektyw do pracy, obróć pierścień zoomu zgodnie z kierunkiem białej strzałki, aż usłyszysz kliknięcie. Aby schować obiektyw, obracaj pierścień zoomu w przeciwnym kierunku, aż wskaźnik pozycji retrakcji zrówna się ze wskaźnikiem zoomu.
Ustawianie ostrości i pierścień sterowania
Przełącznik trybu ostrości/sterowania pozwala na wybór funkcji pierścienia:
- AF: Autofokus.
- MF: Ręczne ustawianie ostrości.
- CONTROL: Pierścień pełni funkcję sterującą (np. przysłona, czas naświetlania), konfigurowaną w menu aparatu.
Szybkie obracanie pierścienia może powodować opóźnienia w ustawianiu ostrości. W trybie CONTROL ręczne ustawianie ostrości nie jest dostępne.
Zoomowanie
Aby zmienić ogniskową, obracaj pierścień zoomu. Pamiętaj, aby zakończyć zoomowanie przed ustawieniem ostrości, ponieważ zmiana ogniskowej po ustawieniu ostrości może spowodować jej utratę. Minimalna odległość ostrzenia zmienia się w zależności od ogniskowej (od 0,2 m przy 28 mm do 0,25 m przy 16 mm).
Stabilizacja obrazu
Przełącznik IS służy do włączania i wyłączania stabilizacji obrazu. Stabilizacja jest przydatna przy fotografowaniu z ręki w słabym oświetleniu lub przy panoramowaniu. W przypadku korzystania ze statywu zaleca się wyłączenie stabilizacji, chyba że instrukcja aparatu zaleca inaczej.
Akcesoria
Obiektyw obsługuje filtry o średnicy 67 mm. Należy używać tylko jednego filtra jednocześnie. Opcjonalna osłona przeciwsłoneczna (hood) pomaga redukować odblaski i chroni przednią soczewkę. Podczas montażu osłony należy wyrównać znaczniki i obrócić ją do momentu zablokowania.
Dane techniczne
- Konstrukcja: 13 grup, 16 elementów
- Maksymalna przysłona: f/2.8
- Minimalna przysłona: f/22
- Średnica filtra: 67 mm
- Waga: ok. 445 g
Informacje o producencie
Canon Inc.
Praktyczna pomoc
Typowe problemy
Obiektyw nie ostrzy lub działa wolno.
Sprawdź, czy przełącznik trybu ostrości jest w pozycji AF. Upewnij się, że oprogramowanie aparatu jest aktualne.
Kondensacja pary wodnej na soczewkach.
Przed przeniesieniem obiektywu z zimnego do ciepłego otoczenia umieść go w szczelnej plastikowej torbie i pozwól mu powoli osiągnąć temperaturę otoczenia.
Obiektyw nie chowa się lub nie wysuwa.
Upewnij się, że pierścień zoomu jest obrócony zgodnie z instrukcją (mechanizm retrakcji). Nie używaj nadmiernej siły.
Przed użyciem
- Sprawdź, czy oprogramowanie aparatu jest w najnowszej wersji.
- Upewnij się, że styki obiektywu są czyste i suche.
- Zdejmij dekielki przed montażem.
- Ustaw przełącznik trybu ostrości zgodnie z preferencjami (AF/MF/CONTROL).
- Upewnij się, że obiektyw jest w pozycji gotowości do fotografowania (wysunięty).
Parametry w praktyce
- Focal Length
- 16-28mm (zakres ogniskowych obiektywu).
- Filter Diameter
- 67 mm (średnica gwintu dla filtrów).
Ilustracje i schematy
- Pierścień zoomu: służy do zmiany ogniskowej.
- Przełącznik trybu ostrości/sterowania: pozwala wybrać między AF, MF a funkcją Control.
- Przełącznik stabilizatora (IS): włącza lub wyłącza stabilizację obrazu.
Zgodność modelu
- Przeznaczony do aparatów z serii EOS R.
- Nie używać z konwerterami (extenders).
- Niektóre funkcje (np. wielokrotna ekspozycja) mogą być niedostępne w wybranych modelach (EOS R, RP, Ra, R5, R6).
