Instrukcja montażu interkomu motocyklowego Cardo PACKTALK EDGE
Kompletny przewodnik instalacji interkomu Cardo PACKTALK EDGE. Dowiedz się, jak poprawnie zamontować urządzenie w kaskach otwartych i zamkniętych, zainstalować głośniki, mikrofon oraz zabezpieczyć przewody.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces instalacji interkomu Cardo PACKTALK EDGE w kaskach motocyklowych. Proces obejmuje montaż głośników, mikrofonu oraz jednostki sterującej. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu. W przypadku kasków typu "Half helmet" wymagany jest osobny zestaw montażowy.

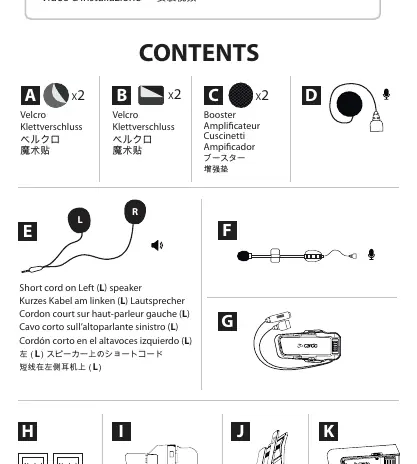

Zawartość zestawu
- Jednostka sterująca
- Głośniki (z oznaczeniem L dla lewej strony)
- Mikrofon
- Rzepy (Velcro)
- Podkładki dystansowe (Booster pads)
- Chusteczki nasączone alkoholem do odtłuszczenia powierzchni
- Uchwyt montażowy
Montaż głośników
- Oczyść wnętrze kasku w miejscu montażu głośników za pomocą dołączonej chusteczki z alkoholem.
- Przyklej rzepy (A) wewnątrz kasku.
- Umieść głośniki na rzepach. Pamiętaj, że kabel z oznaczeniem L (Left) musi znajdować się po lewej stronie kasku.
- Jeśli głośniki znajdują się zbyt daleko od uszu, użyj dołączonych podkładek dystansowych (C), aby przybliżyć je do uszu.
- W razie potrzeby wyjmij wyściółkę kasku, aby poprowadzić przewody pod nią.
Montaż mikrofonu
Wybierz odpowiednią opcję w zależności od typu kasku:
Opcja 1: Kask otwarty (Open face)
- Przyklej rzepy (B) wewnątrz kasku w miejscu montażu mikrofonu.
- Umieść mikrofon na rzepach.
- Upewnij się, że strzałka na mikrofonie jest skierowana w stronę ust.
Opcja 2: Kask zamknięty (Full face)
- Przyklej rzep (B) wewnątrz kasku w miejscu montażu mikrofonu.
- Zamocuj mikrofon na rzepie.
- Poprowadź przewody wewnątrz wyściółki kasku.
Montaż jednostki sterującej
Wybierz metodę montażu w zależności od krawędzi kasku:
Montaż na kasku z wąską krawędzią (<5mm)
- Użyj uchwytu montażowego (J).
- Wsuń uchwyt na krawędź kasku, aż zostanie stabilnie osadzony.
Montaż na kasku z szeroką krawędzią (>5mm)
- Oczyść powierzchnię kasku alkoholem.
- Użyj płytki montażowej (I) z taśmą samoprzylepną.
- Przyklej płytkę do kasku i odczekaj 4 godziny przed zamontowaniem jednostki, aby klej uzyskał pełną wytrzymałość.
Demontaż urządzenia
Aby zdjąć jednostkę sterującą z kasku:
- Naciśnij przycisk zwalniający (PRESS).
- Przesuń jednostkę (SLIDE), aby ją odpiąć od uchwytu montażowego.
Informacje o producencie
Cardo Systems
Praktyczna pomoc
Typowe problemy
Głośniki są zbyt daleko od uszu
Użyj dołączonych podkładek dystansowych (booster pads), aby przybliżyć głośniki do uszu.
Uchwyt montażowy nie pasuje do kasku
Sprawdź grubość krawędzi kasku. Jeśli jest szersza niż 5mm, użyj płytki montażowej z taśmą samoprzylepną zamiast zacisku.
Przed użyciem
- Oczyść powierzchnię kasku alkoholem przed przyklejeniem rzepów.
- Upewnij się, że kabel głośnika z oznaczeniem L jest po lewej stronie.
- Sprawdź, czy strzałka na mikrofonie jest skierowana w stronę ust.
- W przypadku montażu na taśmę, odczekaj 4 godziny przed użyciem.
Parametry w praktyce
- Booster pads
- Podkładki zwiększające grubość głośników dla lepszego dopasowania w kasku.
Ilustracje i schematy
- Strzałka na mikrofonie musi być skierowana w stronę ust użytkownika.
- Kabel głośnika z oznaczeniem L (Left) musi być umieszczony po lewej stronie kasku.
Zgodność modelu
- Zestaw do kasków typu 'Half helmet' jest sprzedawany oddzielnie.
