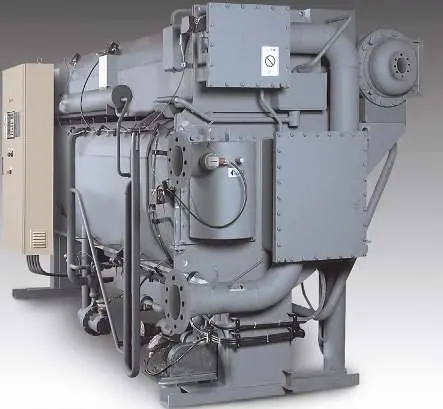

Instrukcja obsługi agregatu absorpcyjnego Carrier 16NK
Poznaj szczegółowe dane techniczne, funkcje oraz obsługę panelu sterowania agregatu absorpcyjnego Carrier 16NK. Szybki przewodnik po parametrach i sterowaniu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Carrier 16NK to dwustopniowy agregat absorpcyjny zasilany parą, przeznaczony do chłodzenia przemysłowego. Oferuje wydajność od 345 do 4652 kW i wymaga zasilania 400V-3-50Hz. str. 1, 2
Najważniejsze czynności
- Wybór trybu pracy (lokalny/zdalny) str. 4
Problemy i rozwiązania
Sprawdź wskaźniki na panelu sterowania, takie jak CHILLER/HEATER ALARM lub BURNER ALARM.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 400V-3-50Hz | Wymagane parametry zasilania elektrycznego. | str. 2 |
| Ciśnienie pary | 784 kPa | Wymagane ciśnienie pary nasyconej. | str. 2 |
Gdzie szukać w PDF
- Dane techniczne str. 2
- Panel sterowania str. 4
Spis treści
Najważniejsze informacje
Agregaty absorpcyjne Carrier 16NK to dwustopniowe urządzenia chłodnicze zasilane parą, przeznaczone do systemów wykorzystujących ciepło odpadowe. Urządzenia te charakteryzują się wysoką efektywnością energetyczną, niskim poziomem hałasu i wibracji oraz zaawansowanym systemem autodiagnostyki. Instrukcja zawiera dane techniczne dla 18 rozmiarów urządzenia oraz opis panelu sterowania.
Opis urządzenia
Seria 16NK została zaprojektowana z myślą o minimalizacji zużycia energii elektrycznej i eliminacji gazów cieplarnianych. Główne cechy urządzenia to:
- Wykorzystanie pary niskociśnieniowej jako źródła ciepła odpadowego.
- System autodiagnostyki monitorujący warunki pracy i przewidujący stan urządzenia.
- Pompa absorpcyjna z inwerterem dla oszczędnej pracy.
- Wysokowydajny system oczyszczania (purge system) minimalizujący wymagania konserwacyjne.
- Zaawansowane urządzenia zabezpieczające gwarantujące bezpieczeństwo pracy.
Dane techniczne
Urządzenia dostępne są w 18 rozmiarach o nominalnej wydajności chłodniczej od 345 do 4652 kW. Kluczowe parametry dla wszystkich modeli obejmują:
- Zasilanie: 400V-3-50Hz.
- Ciśnienie pary nasyconej: 784 kPa.
- Wymiary i waga: Zależne od modelu (szczegółowe dane w tabeli na stronie 2).
- Przyłącza: Zgodne ze standardem ANSI.
Panel sterowania
Panel sterowania umożliwia monitorowanie pracy agregatu oraz zmianę trybów. Kluczowe elementy to:
- Wyświetlacz danych (Data display).
- Wskaźniki stanu: praca pomp, palnik, obwód bezpieczeństwa, alarmy.
- Przyciski sterujące: wybór trybu pracy, przyciski SET/BACK, wybór sterowania lokalnego/zdalnego.
- Wskaźniki trybu: chłodzenie, ogrzewanie, rozcieńczanie (dilution), stand-by.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Sprawdź wskaźniki na panelu sterowania (np. CHILLER/HEATER ALARM, BURNER ALARM) i zweryfikuj stan obwodu bezpieczeństwa.
System autodiagnostyki monitoruje warunki pracy; w przypadku problemów sprawdź wyświetlacz danych pod kątem komunikatów o błędach.
Przed użyciem
- Sprawdź dostępność pary o ciśnieniu 784 kPa.
- Upewnij się, że zasilanie elektryczne jest zgodne z parametrami (400V-3-50Hz).
- Zweryfikuj poprawność podłączeń hydraulicznych (woda chłodzona i woda chłodząca).
- Sprawdź, czy system sterowania jest w trybie LOCAL lub REMOTE zgodnie z wymaganiami instalacji.
