Instrukcja obsługi modułu Carrier 10105567G1 Supra DirectKey Module
Szybki przewodnik po module komunikacyjnym Supra DirectKey 3.0. Poznaj parametry techniczne, wymagania dotyczące etykietowania oraz informacje o certyfikatach zgodności.
Spis treści
Najważniejsze informacje z instrukcji
Moduł Supra DirectKey 3.0 to niskonapięciowe urządzenie zaprojektowane do modernizacji systemów kontroli dostępu w obiektach komercyjnych i hotelarskich. Umożliwia bezpieczną komunikację Bluetooth Smart między smartfonem użytkownika a zamkiem, zastępując tradycyjne karty magnetyczne lub RFID. Dokument zawiera specyfikację techniczną oraz wymogi prawne dotyczące certyfikacji.

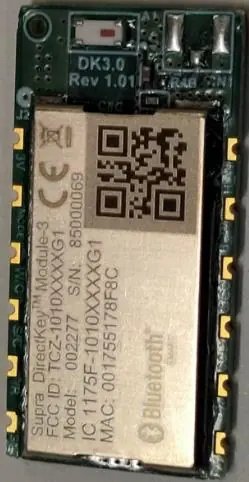

Opis urządzenia
Urządzenie wykorzystuje wysokowydajne radio Bluetooth Smart 5.1 (2.4GHz). Bezpieczeństwo przesyłu danych jest zapewnione przez dodatkową warstwę zabezpieczeń dostarczaną przez usługę chmurową Supra.
Dane techniczne
- Wymiary: 0.6 cala x 1.2 cala x 0.140 cala
- Napięcie zasilania: 1.8V do 3.6V
- Maksymalna moc wyjściowa: +2dBm
- Temperatura pracy: -40°C do 85°C
- Interfejsy komunikacyjne: UART oraz SPI
- Standard: Bluetooth Smart 5.1
- Zgodność: RoHS
Wymagania dotyczące etykietowania
Każde urządzenie końcowe musi posiadać etykietę zawierającą następujące identyfikatory:
- FCC ID: TCZ-10105567G1
- IC: 1175F-10105567G1
Bezpieczeństwo i certyfikaty
Urządzenie jest zgodne z przepisami FCC (USA), Industry Canada (IC) oraz dyrektywami UE (RED, WEEE, Safety IEC/EN62368-1). Wymagane jest zachowanie minimalnej odległości 20 cm między radiatorem urządzenia a ciałem użytkownika podczas pracy. Producentem jest Carrier Corporation, 4001 Fairview Industrial Dr. SE Salem, OR USA 97302. Kontakt serwisowy: 800-547-0252, www.suprasystems.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym te, które mogą powodować niepożądane działanie.
Producent produktu końcowego jest odpowiedzialny za zapewnienie zgodności z przepisami dotyczącymi niezamierzonych promienników cyfrowych po zainstalowaniu modułu.
Przed użyciem
- Upewnij się, że zasilanie mieści się w zakresie 1.8V - 3.6V.
- Zapewnij minimalny odstęp 20 cm od ciała użytkownika.
- Sprawdź, czy etykieta produktu końcowego zawiera wymagane numery FCC ID oraz IC.
- Zweryfikuj warunki środowiskowe (temperatura pracy od -40°C do 85°C).
