Minibar ostrzegawczy Cell2 MINI-FALCON to zaawansowane urządzenie oświetleniowe zaprojektowane do poprawy widoczności pojazdów specjalnych. Urządzenie charakteryzuje się wysoką wydajnością świetlną oraz elastycznością w konfiguracji wzorów błysków. Podczas użytkowania należy zachować szczególną ostrożność: nie należy patrzeć bezpośrednio w diody LED podczas pracy, ponieważ może to spowodować chwilowe oślepienie lub uszkodzenie wzroku. W przypadku stosowania wersji z montażem magnetycznym, należy pamiętać, że używanie urządzenia na zewnątrz pojazdu w ruchu odbywa się na wyłączne ryzyko użytkownika.

Instalacja i montaż

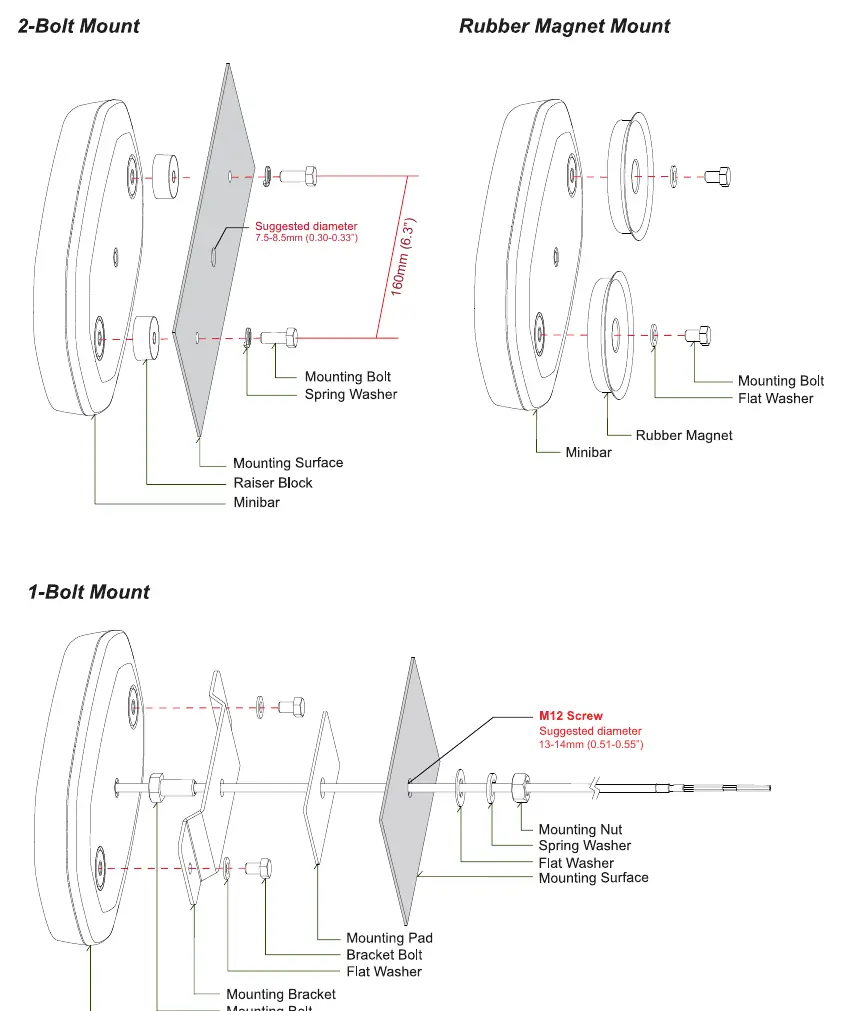

Urządzenie oferuje różne opcje montażu w zależności od wybranego zestawu: 1-śrubowy, 2-śrubowy lub magnetyczny. W przypadku montażu stałego (1-śrubowego lub 2-śrubowego), należy przygotować otwory montażowe o odpowiedniej średnicy zgodnie z wytycznymi technicznymi. Zawsze używaj dołączonych podkładek sprężynujących i płaskich, aby zapewnić stabilność połączenia i zapobiec poluzowaniu się elementów pod wpływem drgań pojazdu. Upewnij się, że powierzchnia montażowa jest czysta i płaska.

Schematy montażu dla różnych wersji podstawy
Schematy montażu dla różnych wersji podstawy

Podłączenie elektryczne i obsługa

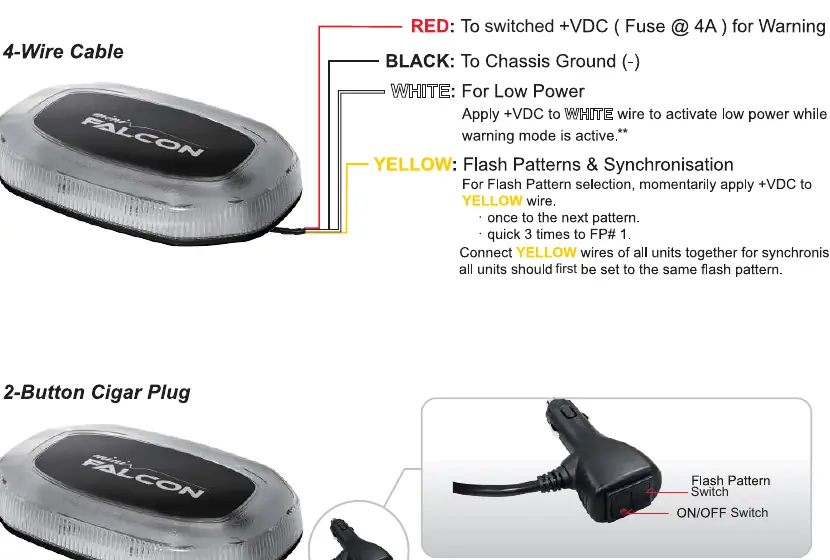

Wersja z 4-żyłowym przewodem wymaga poprawnego podłączenia zasilania: czerwony przewód należy podłączyć do zasilania +VDC (zabezpieczonego bezpiecznikiem 4A), a czarny do masy pojazdu. Biały przewód służy do aktywacji trybu niskiej mocy, natomiast żółty przewód odpowiada za wybór wzoru błysku oraz synchronizację. Aby zmienić wzór, należy chwilowo przyłożyć napięcie +VDC do żółtego przewodu. Szybkie trzykrotne przyłożenie napięcia resetuje urządzenie do wzoru numer 1. Wersja z wtykiem do zapalniczki posiada dwa przyciski: jeden do włączania/wyłączania, a drugi do zmiany wzorów błysków.

Schemat okablowania i funkcje przewodów
Schemat okablowania i funkcje przewodów

Konfiguracja i synchronizacja

Urządzenie oferuje 29 różnych wzorów błysków, w tym tryby pojedyncze, podwójne, potrójne oraz naprzemienne. Aby zachować zgodność z normą ECE R65, należy używać wzoru numer 1 (Double). Należy pamiętać, że aktywacja funkcji przyciemniania (low power) unieważnia certyfikat R65. Aby zsynchronizować wiele jednostek, należy połączyć ze sobą żółte przewody wszystkich urządzeń, upewniając się wcześniej, że wszystkie zostały ustawione na ten sam wzór błysku.

Informacje o producencie

Cell2

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie świeci

Sprawdź bezpiecznik 4A na przewodzie zasilającym oraz poprawność połączenia z masą pojazdu.

Brak synchronizacji między wieloma jednostkami

Połącz żółte przewody wszystkich jednostek ze sobą i upewnij się, że każda z nich jest ustawiona na ten sam wzór błysku.

Wzór błysku nie jest zgodny z ECE R65

Ustaw urządzenie na wzór numer 1 (Double) i upewnij się, że funkcja przyciemniania nie jest aktywna.

Przed użyciem

  • Sprawdź czy napięcie zasilania jest zgodne z wymaganiami.
  • Upewnij się, że bezpiecznik 4A jest zainstalowany na linii zasilającej.
  • Sprawdź stabilność montażu mechanicznego.
  • Upewnij się, że przewody nie są narażone na przetarcia.
  • Wybierz odpowiedni wzór błysku przed rozpoczęciem pracy.

Parametry w praktyce

Bezpiecznik 4A
Wymagane zabezpieczenie elektryczne dla obwodu zasilania.
Wzór 1 (Double)
Podwójny błysk wymagany do zachowania zgodności z normą R65.

Ilustracje i schematy

  • Schemat okablowania pokazuje funkcje przewodów: czerwony (zasilanie), czarny (masa), biały (niska moc), żółty (zmiana wzoru/synchronizacja).
  • Instrukcja montażu 1-śrubowego wskazuje na użycie śruby M12 i podkładek dla stabilności.
  • Instrukcja montażu 2-śrubowego pokazuje wykorzystanie bloku dystansowego i podkładek sprężynujących.

Zgodność modelu

  • Wersja z wtykiem do zapalniczki posiada wbudowane przyciski sterujące.
  • Synchronizacja wymaga połączenia żółtych przewodów między jednostkami.
