Instrukcja instalacji pompy ciepła Central Heating Dual Clima HT

Szybki przewodnik instalacji dla pomp ciepła Central Heating Dual Clima HT (modele 12HT i 16HT). Zawiera wymiary, wytyczne montażowe, schematy podłączeń, wymagania elektryczne i specyfikacje techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje instalacyjne

Niniejszy dokument zawiera kluczowe wytyczne dotyczące instalacji pomp ciepła Central Heating Dual Clima HT (modele 12HT i 16HT). Przed przystąpieniem do prac należy zapoznać się z wymaganiami dotyczącymi odstępów, podłączeń hydraulicznych oraz elektrycznych. W przypadku instalacji podłogowych należy pamiętać o ograniczeniu temperatury zasilania do 50°C i umieszczeniu odpowiedniej naklejki ostrzegawczej na sterowniku.

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10

Wymiary i przyłącza hydrauliczne

Pompy ciepła wymagają precyzyjnego podłączenia hydraulicznego. Należy zwrócić uwagę na średnice przyłączy:

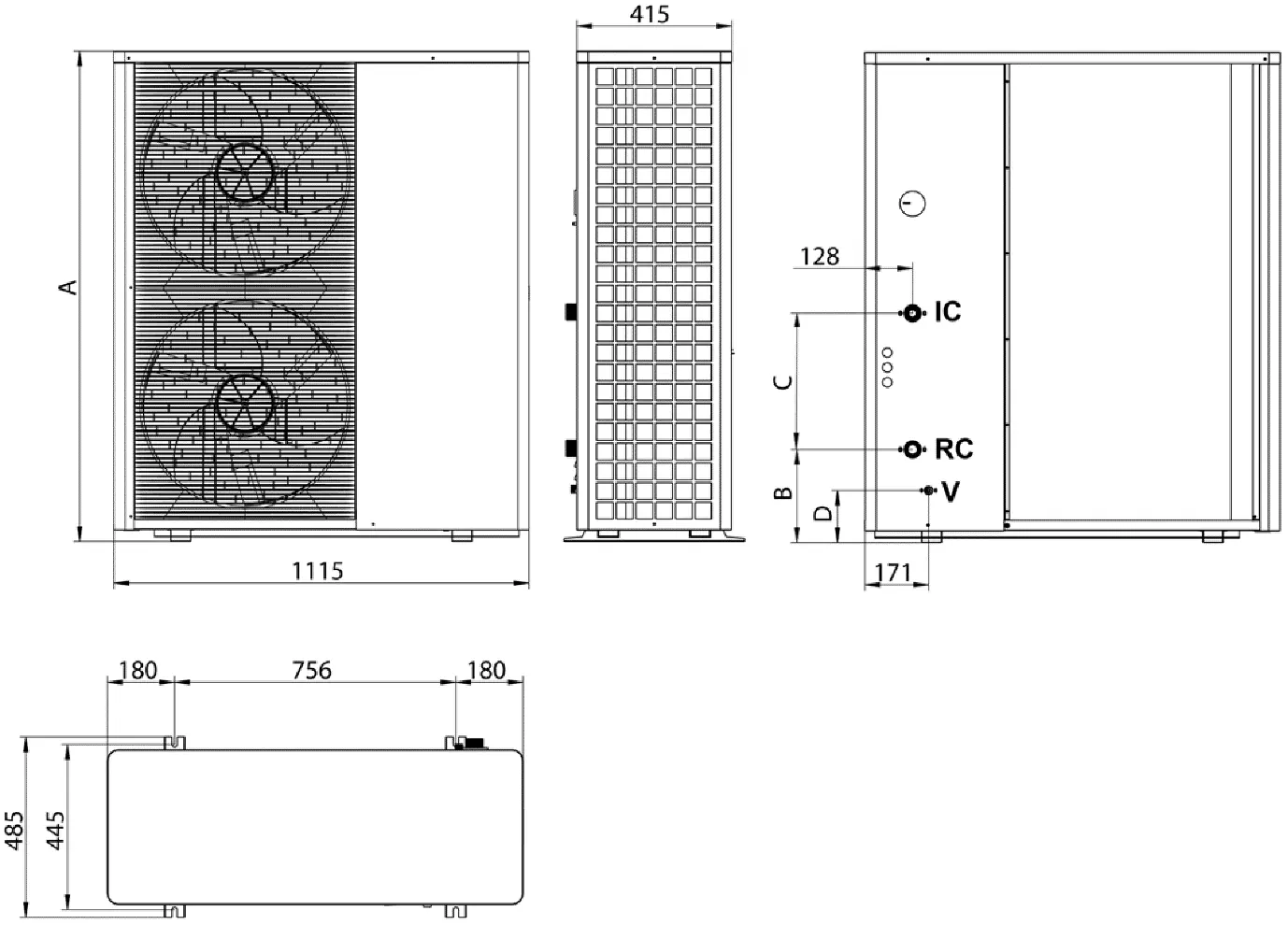

Wymiary i punkty przyłączy hydraulicznych
Wymiary i punkty przyłączy hydraulicznych
  • 12HT: Zasilanie (Flow) 1" męskie, Powrót (Return) 1" męskie, Odpływ (Drain) 1/2" męskie.
  • 16HT: Zasilanie (Flow) 1-1/4" męskie, Powrót (Return) 1-1/4" męskie, Odpływ (Drain) 1/2" męskie.

Wymiary urządzenia różnią się w zależności od modelu (wysokość 898mm dla 12HT vs 1320mm dla 16HT).

Zarządzanie kondensatem

Kondensat musi być odprowadzany w sposób bezpieczny, aby uniknąć ryzyka poślizgnięcia się, szczególnie w zimie, gdy może zamarzać. Zaleca się podłączenie do kanalizacji lub studni chłonnej przy użyciu dostarczonej złączki tacy ociekowej.

Wymagania montażowe i odstępy

Dla zapewnienia poprawnej cyrkulacji powietrza i łatwego dostępu serwisowego należy zachować minimalne odstępy:

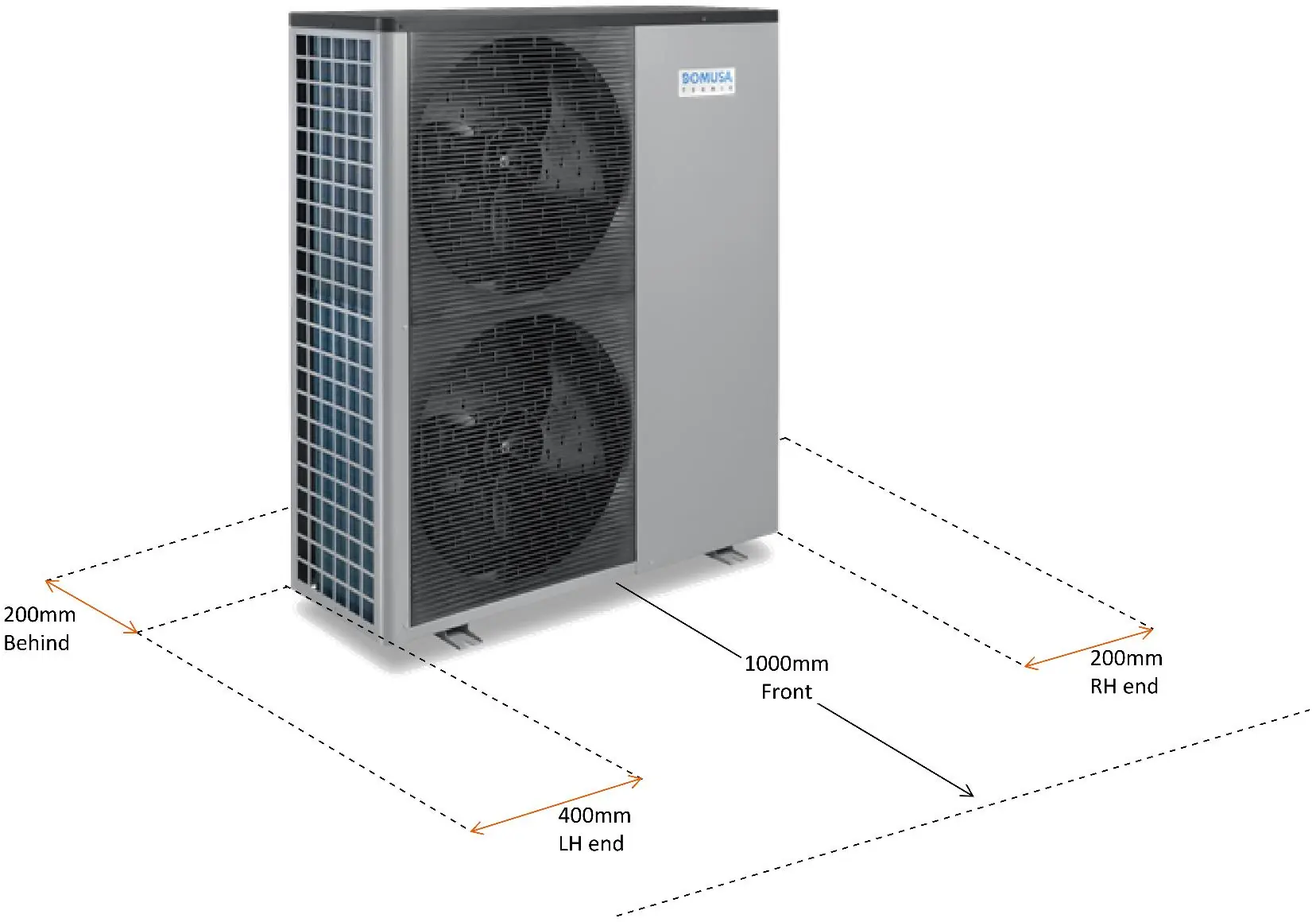

Schemat minimalnych odstępów montażowych
Schemat minimalnych odstępów montażowych

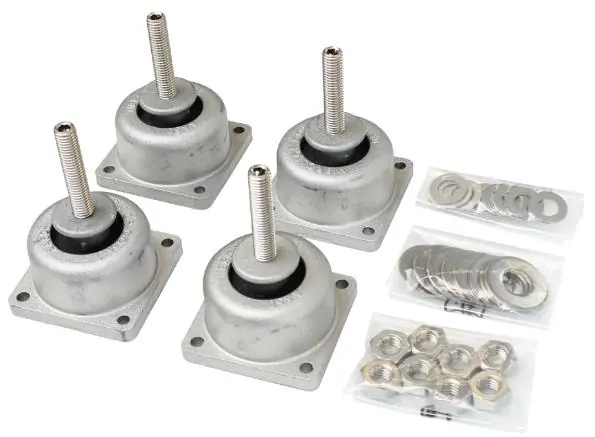

Stopy antywibracyjne
Stopy antywibracyjne
  • Przód: 1000 mm
  • Lewa strona: 400 mm
  • Tył: 200 mm
  • Prawa strona: 200 mm

Urządzenie musi być zamontowane na stopach antywibracyjnych, minimum 80 mm nad podłożem, co zapobiega gromadzeniu się zanieczyszczeń u podstawy wymiennika.

Zestaw montażowy i instalacja

Wymagane jest zastosowanie zestawu montażowego (Fitting Kit) oraz odpowietrznika (deaerator) na głównym zasilaniu. Odpowietrznik FARDEAR1 jest niezbędny do ochrony wymiennika ciepła. Do uszczelniania połączeń gwintowanych zaleca się stosowanie produktów typu Loctite 55 lub konopi z pastą uszczelniającą.

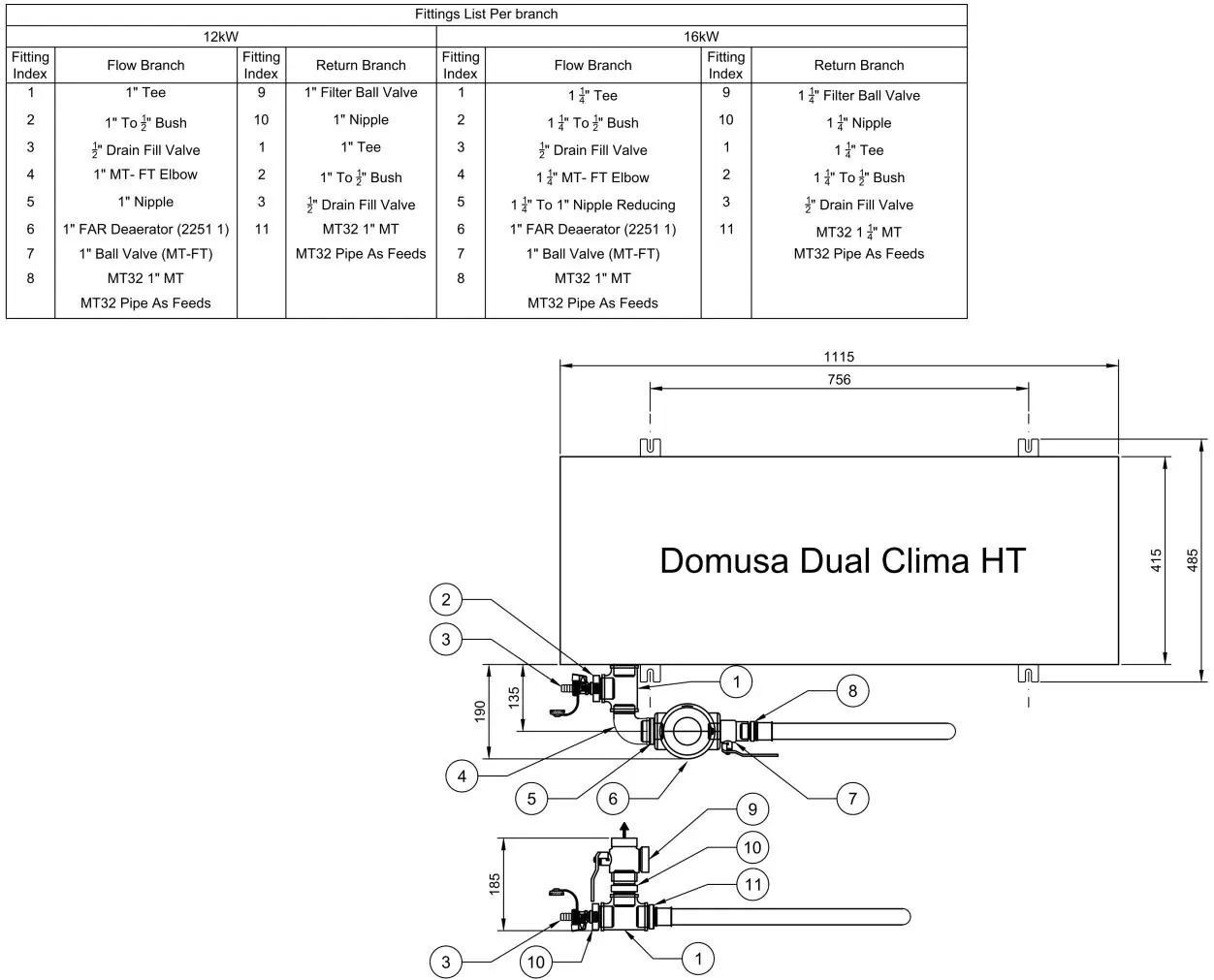

Schemat zestawu montażowego
Schemat zestawu montażowego

Podłączenie elektryczne

Instalacja elektryczna musi być wykonana zgodnie z poniższymi wymaganiami:

  • Model 12HT: Zasilanie 230VAC 50Hz, zabezpieczenie 25A, przewód min. 4mm2.
  • Model 16HT: Zasilanie 230VAC 50Hz, zabezpieczenie 32A, przewód min. 6mm2.

Należy zapewnić stałe zasilanie dla ochrony przeciwzamrożeniowej.

Dane techniczne

Kluczowe parametry pracy:

  • Wydajność: 12kW (12HT) / 16kW (16HT).
  • Minimalny przepływ wody: 16 L/min (12HT) / 20 L/min (16HT).
  • Minimalna objętość układu: 48 litrów (12HT) / 60 litrów (16HT).

Praktyczna pomoc

Typowe problemy

Ryzyko poślizgnięcia się na zamarzniętym kondensacie.

Zapewnij odprowadzenie kondensatu do kanalizacji lub studni chłonnej.

Uszkodzenie podłogi przy zbyt wysokiej temperaturze.

Nie przekraczaj 50°C w instalacjach podłogowych; naklej ostrzeżenie na sterownik.

Niewłaściwy przepływ powietrza.

Zachowaj minimalne odstępy montażowe (1000mm z przodu, 400mm z lewej, 200mm z tyłu i prawej).

Przed użyciem

  • Sprawdź, czy pompa jest zamontowana na stopach antywibracyjnych (min. 80mm nad ziemią).
  • Upewnij się, że zainstalowano odpowietrznik (deaerator) na głównym zasilaniu.
  • Sprawdź, czy zasilanie elektryczne jest zgodne z wymaganiami (17A dla 12HT, 27A dla 16HT).
  • Upewnij się, że wszystkie połączenia hydrauliczne są uszczelnione (np. Loctite 55).

Parametry w praktyce

Max Current Draw
Maksymalny pobór prądu, kluczowy dla doboru zabezpieczeń elektrycznych.
Minimum system water volume
Minimalna ilość wody w układzie wymagana do poprawnej pracy.

Ilustracje i schematy

  • Schemat wymiarów pokazuje punkty przyłączy hydraulicznych (IC, RC, V).
  • Schemat odstępów wskazuje wymagane odległości od ścian i przeszkód.

Zgodność modelu

  • Wymagany montaż odpowietrznika FARDEAR1.
  • Dla instalacji podłogowych wymagane jest ograniczenie temperatury zasilania.
