Instrukcja obsługi płyty głównej Chamberlain 050DCRJWFMC
Kompletny przewodnik instalacji i programowania płyty głównej Chamberlain 050DCRJWFMC. Zawiera instrukcje wymiany, konfiguracji limitów otwarcia, testowania systemów bezpieczeństwa oraz programowania pilotów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera procedurę wymiany płyty głównej (Logic Board) w napędzie bramy garażowej Chamberlain model 050DCRJWFMC. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne oraz akumulator. Wymiana wymaga zachowania ostrożności przy pracy z elektroniką oraz użycia nowego numeru seryjnego MyQ znajdującego się na etykiecie nowej płyty.

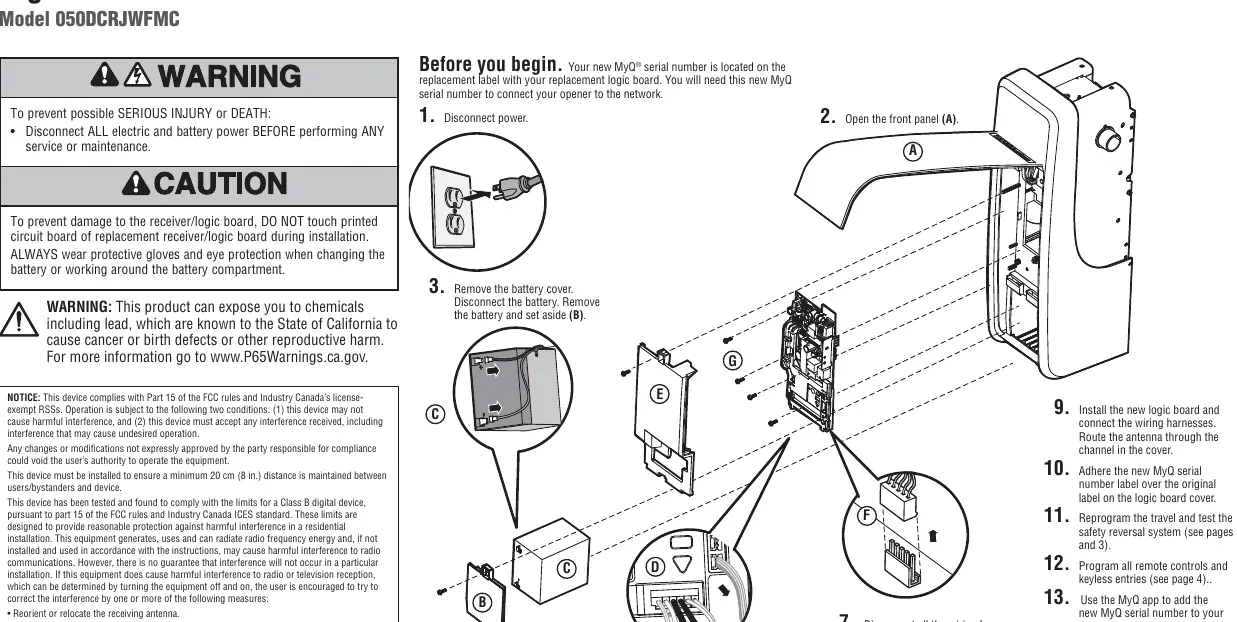

Wymiana płyty głównej
- Odłącz zasilanie i otwórz przedni panel napędu.
- Wyjmij akumulator i odłącz przewody od starej płyty (czujniki, kontrola drzwi, blokada, monitor napięcia kabla).
- Zdejmij pokrywę płyty odbiornika i odłącz wszystkie wiązki przewodów.
- Odkręć cztery śruby mocujące płytę, wyjmij ją i zutylizuj.
- Zamontuj nową płytę, podłącz wiązki i poprowadź antenę przez kanał w pokrywie.
- Naklej nowy numer seryjny MyQ na pokrywę płyty.
Programowanie i regulacja
Po instalacji konieczne jest przeprowadzenie pełnej konfiguracji:
- Programowanie zakresu (Travel): Użyj przycisku regulacji, aby ustawić pozycje otwarcia i zamknięcia bramy.
- Automatyczna konfiguracja siły: Po ustawieniu zakresów napęd automatycznie wykona cykl otwarcia i zamknięcia w celu kalibracji siły.
- Testy bezpieczeństwa: Należy obowiązkowo przetestować system cofania przy kontakcie z przeszkodą (deska 3,8 cm), system Protector System oraz monitor napięcia kabla.
Programowanie pilotów
Można zaprogramować do 40 pilotów Security+ 2.0. Programowanie odbywa się poprzez menu na panelu sterowania lub przycisk Learn na napędzie. W przypadku korzystania z przycisku Learn, należy go nacisnąć, a następnie w ciągu 30 sekund wcisnąć przycisk na pilocie, aż napęd potwierdzi operację sygnałem świetlnym lub dźwiękowym.
Informacje o producencie
Chamberlain
Praktyczna pomoc
Typowe problemy
Napęd nie kończy automatycznej konfiguracji siły (słychać długi sygnał).
Należy rozpocząć procedurę programowania zakresu (Travel) od kroku 1.
Brama nie cofa się po napotkaniu przeszkody podczas testu.
Sprawdź poprawność instalacji, powtórz programowanie zakresu i ponownie wykonaj test. Jeśli problem nadal występuje, skontaktuj się z technikiem.
Pilot nie działa po wymianie płyty.
Upewnij się, że używasz kompatybilnego pilota Security+ 2.0 i przeprowadź procedurę programowania przyciskiem Learn.
Przed użyciem
- Odłącz zasilanie sieciowe i akumulator przed otwarciem obudowy.
- Używaj rękawic ochronnych i ochrony oczu przy pracy z akumulatorem.
- Przygotuj nowy numer seryjny MyQ z etykiety nowej płyty.
- Upewnij się, że brama jest w pełni zamknięta przed testami ręcznymi.
- Przygotuj deskę o grubości 3,8 cm do testu systemu bezpieczeństwa.
Parametry w praktyce
- Security+ 2.0
- Standard komunikacji radiowej wymagany dla pilotów; starsze modele LiftMaster nie są kompatybilne.
- 3,8 cm (1-1/2 cala)
- Wymagana wysokość przeszkody do testu systemu cofania bramy.
Ilustracje i schematy
- Schemat wymiany pokazuje kolejność odłączania przewodów (C, E) oraz demontażu płyty (F).
- Rysunki regulacji (strona 2) ilustrują użycie przycisków UP, DOWN i Adjustment do ustawiania krańcówek.
- Schemat testu bezpieczeństwa pokazuje umieszczenie deski pod bramą w celu sprawdzenia automatycznego cofania.
Zgodność modelu
- Kompatybilne tylko z pilotami Security+ 2.0.
- Starsze piloty LiftMaster nie są obsługiwane.
- Wymaga aplikacji MyQ do pełnej funkcjonalności sieciowej.
