Instrukcja montażu stolika bocznego Charlton Home 10032-RS

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera kompletny proces montażu stolika bocznego Charlton Home 10032-RS. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy zestawu są obecne. Montaż powinien odbywać się na miękkiej powierzchni, aby uniknąć zarysowań mebla.

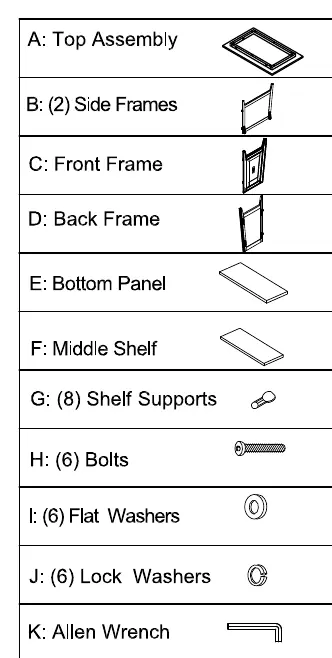

Elementy zestawu

• A: Blat górny
• B: (2) Ramy boczne
• C: Rama przednia
• D: Rama tylna
• E: Panel dolny
• F: Półka środkowa
• G: (8) Wsporniki półki
• H: (6) Śruby
• I: (6) Podkładki płaskie
• J: (6) Podkładki sprężynowe
• K: Klucz imbusowy

Montaż

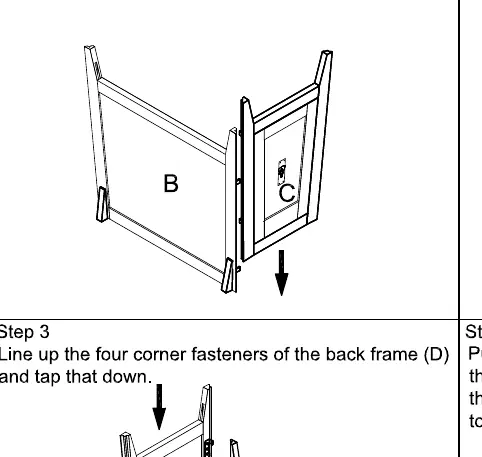

1. Przygotowanie ram: Połóż ramę przednią (C) i połącz ją z jedną ramą boczną (B), dopasowując łączniki narożne. W razie potrzeby delikatnie dobij ręką lub młotkiem. Powtórz czynność z drugą ramą boczną (B).
2. Montaż ramy tylnej: Dopasuj cztery łączniki narożne ramy tylnej (D) do konstrukcji i dociśnij w dół.
3. Montaż blatu: Połóż blat (A) do góry nogami na miękkiej powierzchni. Umieść złożoną konstrukcję ram na blacie. Włóż śruby (H) z podkładkami (I, J) przez listwy montażowe w ramie i dokręć kluczem imbusowym (K).
4. Półki: Umieść wsporniki półek (G) w otworach. Wsuń półkę środkową (F) oraz panel dolny (E) na wsporniki. Na koniec odwróć stolik do właściwej pozycji.
