Instrukcja montażu stolika pomocniczego Charlton Home 10032-RS
Kompletny przewodnik montażu stolika pomocniczego Charlton Home 10032-RS. Znajdziesz tu listę części, instrukcję krok po kroku dotyczącą składania ramy, montażu blatu oraz instalacji półek.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument zawiera instrukcje montażu stolika pomocniczego (Cabinet End Table) marki Charlton Home. str. 1, 2
Najważniejsze czynności
- Zmontuj ramy boczne (B) z ramą przednią (C). str. 2
- Przymocuj ramę tylną (D). str. 2
- Przykręć blat (A) do ramy za pomocą śrub (H) i podkładek (I, J). str. 2
- Zamontuj półkę środkową (F) i dolny panel (E) przy użyciu wsporników (G). str. 2
Gdzie szukać w PDF
- Lista części str. 1
- Kroki montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu stolika pomocniczego Charlton Home 10032-RS. Przed rozpoczęciem pracy należy przygotować wszystkie elementy zestawu i upewnić się, że dysponujemy miękkim podłożem, aby uniknąć zarysowań mebla podczas składania.

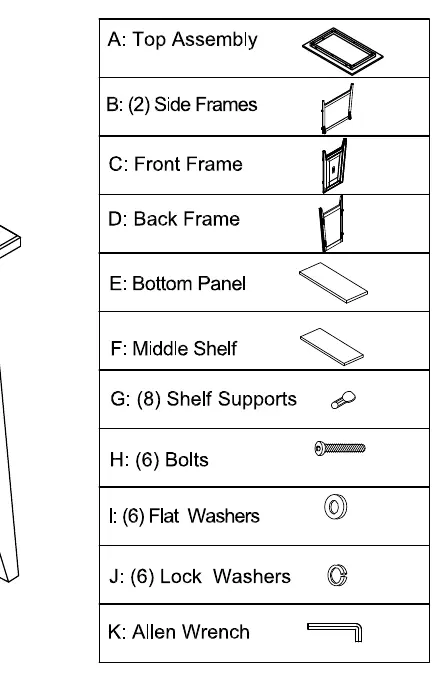

Lista części
- A: Blat (Top Assembly)
- B: (2) Ramy boczne (Side Frames)
- C: Rama przednia (Front Frame)
- D: Rama tylna (Back Frame)
- E: Panel dolny (Bottom Panel)
- F: Półka środkowa (Middle Shelf)
- G: (8) Wsporniki półek (Shelf Supports)
- H: (6) Śruby (Bolts)
- I: (6) Podkładki płaskie (Flat Washers)
- J: (6) Podkładki sprężynujące (Lock Washers)
- K: Klucz imbusowy (Allen Wrench)
Instrukcja montażu

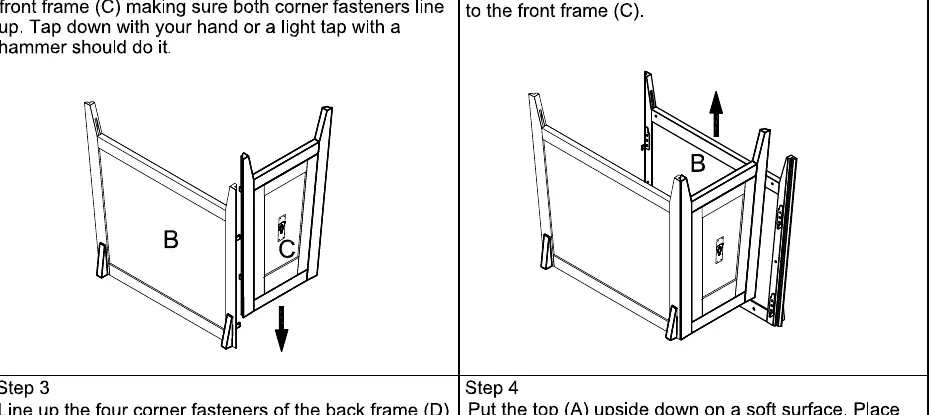

- Montaż ramy: Połącz jedną ramę boczną (B) z ramą przednią (C). Upewnij się, że elementy łączące są dobrze spasowane. W razie potrzeby delikatnie dobij element ręką lub gumowym młotkiem.
- Druga strona: Powtórz czynność z kroku 1, łącząc drugą ramę boczną (B) z ramą przednią (C).

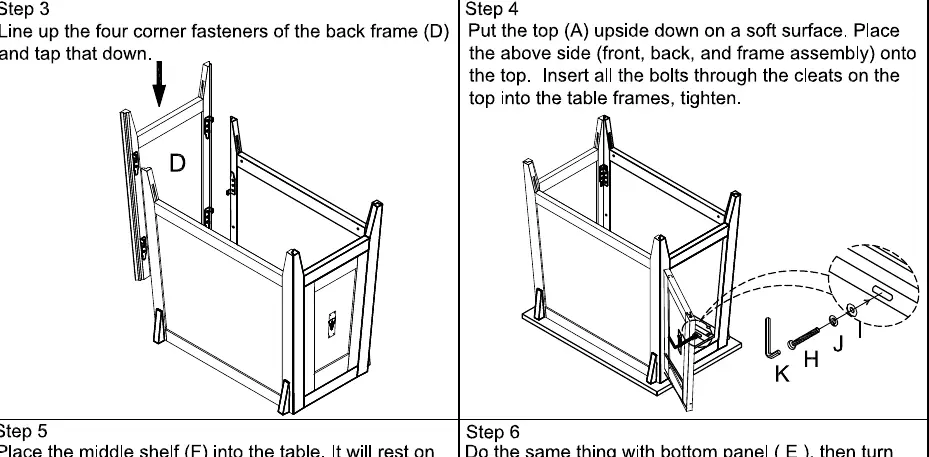

- Rama tylna: Dopasuj cztery elementy łączące ramy tylnej (D) do konstrukcji i dociśnij, aby zablokować ramę na miejscu.
- Montaż blatu: Połóż blat (A) spodem do góry na miękkiej powierzchni. Umieść złożoną ramę na blacie. Przykręć ramę do blatu za pomocą śrub (H), podkładek płaskich (I) oraz podkładek sprężynujących (J), używając klucza imbusowego (K).
- Półki: Włóż wsporniki półek (G) w otwory wewnątrz ramy. Umieść półkę środkową (F) na wspornikach.
- Panel dolny: Powtórz czynność z kroku 5 dla panelu dolnego (E). Po zakończeniu montażu odwróć stolik do właściwej pozycji.
Praktyczna pomoc
Typowe problemy
Elementy ramy nie pasują do siebie
Sprawdź, czy orientacja ram bocznych (B) i przedniej (C) jest prawidłowa. Upewnij się, że łączniki są w pełni wciśnięte.
Trudności z dokręceniem śrub
Upewnij się, że używasz podkładek sprężynujących (J) zgodnie z instrukcją, co ułatwia stabilne dokręcenie śrub (H) kluczem imbusowym (K).
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części (A-K).
- Przygotuj miękkie podłoże (np. dywan lub karton) do montażu blatu.
- Upewnij się, że posiadasz wszystkie 8 wsporników półek.
- Zidentyfikuj wszystkie elementy ramy przed rozpoczęciem łączenia.
Parametry w praktyce
- Klucz imbusowy (K)
- Narzędzie niezbędne do dokręcenia śrub mocujących blat do ramy.
- Podkładki (I, J)
- Zestaw podkładek płaskich i sprężynujących zapewniający stabilność połączenia śrubowego.
Ilustracje i schematy
- Krok 1-3: Schemat łączenia ram bocznych, przedniej i tylnej.
- Krok 4: Rysunek techniczny mocowania blatu do ramy za pomocą śrub i podkładek.
- Krok 5-6: Ilustracja montażu wsporników półek i umieszczania paneli.
