Instrukcja obsługi reflektora Chauvet Maverick Storm 4 SoloWash

Szybki przewodnik po instalacji, podłączeniu zasilania i obsłudze reflektora Chauvet Maverick Storm 4 SoloWash. Zawiera schematy montażu, parametry elektryczne, zasady bezpieczeństwa oraz opis panelu sterowania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Reflektor Chauvet Maverick Storm 4 SoloWash jest urządzeniem przeznaczonym wyłącznie do użytku profesjonalnego. Urządzenie posiada stopień ochrony IP65, co pozwala na pracę w warunkach zewnętrznych, jednak należy przestrzegać rygorystycznych zasad bezpieczeństwa dotyczących montażu, temperatury otoczenia oraz ochrony przed wilgocią.

Bezpieczeństwo

  • Urządzenie musi być zamontowane w miejscu z odpowiednią wentylacją, co najmniej 50 cm od sąsiednich powierzchni.
  • W przypadku przenoszenia urządzenia między środowiskami o skrajnych temperaturach (np. z zimnego samochodu do ciepłej sali), należy odczekać, aż urządzenie się zaaklimatyzuje, aby uniknąć kondensacji pary wodnej.
  • Zawsze używaj linki zabezpieczającej przy montażu podwieszanym.
  • Nie patrz bezpośrednio w źródło światła, gdy urządzenie jest włączone.
  • Nie podłączaj urządzenia do ściemniaczy (dimmerów) ani reostatów.
  • Maksymalna temperatura otoczenia wynosi 45°C, a minimalna temperatura rozruchu to -10°C.
  • W przypadku nieużywania urządzenia przez dłuższy czas, należy całkowicie odłączyć je od zasilania.

Zasilanie i podłączenie

Urządzenie posiada zasilacz z automatycznym wykrywaniem napięcia (100–240 VAC, 50/60 Hz). Przy łączeniu zasilania (Power Linking) należy pamiętać, aby nigdy nie przekraczać 12 A na jednym obwodzie.

Kolory przewodów zasilających:

  • AC Live (Faza): Brązowy (Europa) / Czarny (USA)
  • AC Neutral (Neutralny): Niebieski (Europa) / Biały (USA)
  • AC Ground (Uziemienie): Zielono-żółty

Montaż

Przed montażem należy upewnić się, że uchwyty montażowe są w stanie utrzymać ciężar urządzenia. Należy użyć co najmniej dwóch punktów montażowych na urządzenie. Urządzenie można montować w pozycji podwieszonej (overhead) lub na powierzchni.

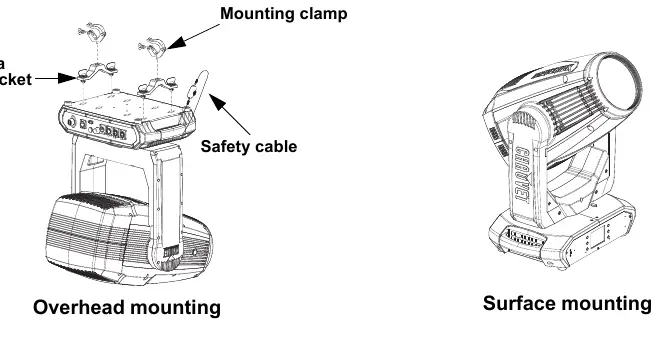

Schemat montażu urządzenia (podwieszany i powierzchniowy)
Schemat montażu urządzenia (podwieszany i powierzchniowy)

Panel sterowania

Obsługa urządzenia odbywa się za pomocą panelu sterowania z następującymi przyciskami:

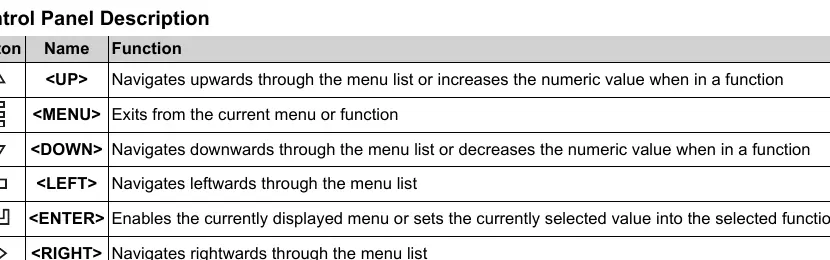

Opis przycisków panelu sterowania
Opis przycisków panelu sterowania
  • UP: Nawigacja w górę lub zwiększanie wartości numerycznej.
  • MENU: Wyjście z bieżącego menu lub funkcji.
  • DOWN: Nawigacja w dół lub zmniejszanie wartości numerycznej.
  • LEFT: Nawigacja w lewo.
  • ENTER: Aktywacja menu lub zatwierdzenie wybranej wartości.
  • RIGHT: Nawigacja w prawo.

Kontakt

W przypadku problemów technicznych lub pytań, prosimy o kontakt z odpowiednim oddziałem Chauvet. Dane kontaktowe dla poszczególnych regionów (USA, UK, Benelux, Francja, Niemcy, Meksyk) znajdują się w sekcji Contact Us na końcu instrukcji.

Praktyczna pomoc

Typowe problemy

Kondensacja pary wodnej wewnątrz urządzenia

Pozwól urządzeniu w pełni zaaklimatyzować się do temperatury otoczenia przed podłączeniem do zasilania, szczególnie po transporcie z zimnego do ciepłego środowiska.

Przegrzewanie się urządzenia

Upewnij się, że urządzenie jest zamontowane w miejscu z odpowiednią wentylacją, co najmniej 50 cm od sąsiednich powierzchni.

Przeciążenie obwodu przy łączeniu zasilania

Nigdy nie przekraczaj 12 A na jednym obwodzie podczas łączenia wielu urządzeń (Power Linking).

Przed użyciem

  • Sprawdź, czy napięcie zasilania mieści się w zakresie 100-240 VAC.
  • Upewnij się, że używasz co najmniej dwóch punktów montażowych.
  • Zamontuj linkę zabezpieczającą przy montażu podwieszanym.
  • Sprawdź, czy wszystkie zaślepki portów IP są zabezpieczone, jeśli nie są używane.
  • Upewnij się, że temperatura otoczenia mieści się w zakresie od -10°C do 45°C.

Parametry w praktyce

Auto-ranging power supply
Zasilacz automatycznie dostosowuje się do napięcia wejściowego w zakresie 100-240 V.

Ilustracje i schematy

  • Schemat montażu pokazuje sposób mocowania uchwytów Omega 140-D oraz miejsce podpięcia linki zabezpieczającej.
  • Tabela zasilania wskazuje kolory przewodów dla standardów USA i Europy oraz kolory śrub zaciskowych.

Zgodność modelu

  • Urządzenie nie jest przeznaczone do pracy w ekstremalnych warunkach środowiskowych (np. w odległości mniejszej niż 3 mile od słonej wody).
  • Nie podłączać do ściemniaczy (dimmerów) ani reostatów.
