Instrukcja obsługi ramienia mikrofonowego Citronic Pro Studio
Dowiedz się, jak poprawnie zamontować i ustawić ramię mikrofonowe Citronic Pro Studio 180.003UK. Instrukcja zawiera kroki montażu, specyfikację oraz zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ramię mikrofonowe Citronic Pro Studio 180.003UK to uchwyt biurkowy z regulowanym ramieniem, przeznaczony do mikrofonów o wadze do 1 kg. str. 1, 2
Najważniejsze czynności
- Montaż do biurka str. 2
- Regulacja pozycji mikrofonu str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie | 1 kg | Limit wagi mikrofonu | str. 1 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ramię mikrofonowe Citronic Pro Studio 180.003UK jest przeznaczone do użytku wewnątrz pomieszczeń. Przed przystąpieniem do montażu upewnij się, że waga Twojego mikrofonu nie przekracza maksymalnego dopuszczalnego obciążenia wynoszącego 1 kg. Należy zachować ostrożność podczas regulacji, aby uniknąć przytrzaśnięcia palców w ruchomych częściach ramienia.
Elementy zestawu
- A: Ramię mikrofonowe
- B: Zacisk biurkowy
- C: Uchwyt montażowy
- D: Podkładka (Ø12.2xØ20x1)
- E: Śruba (M6x12)
- F: Klipsy do kabli (x4)
- G: Klucz imbusowy (4mm)

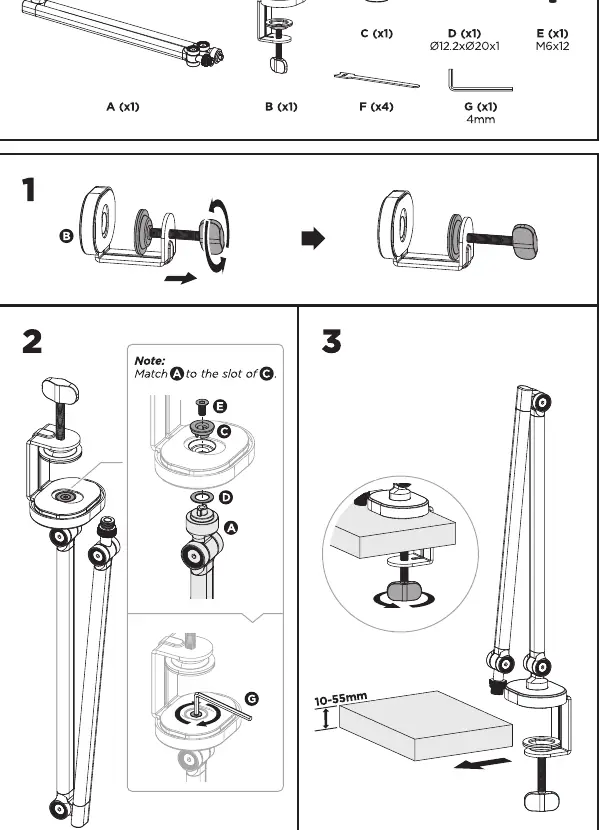

Montaż i instalacja
- Przygotowanie zacisku: Złóż zacisk biurkowy (B) zgodnie z rysunkiem.
- Montaż ramienia: Dopasuj ramię (A) do otworu w uchwycie (C). Użyj podkładki (D) oraz śruby (E), dokręcając całość za pomocą dołączonego klucza imbusowego (G).
- Mocowanie do biurka: Zamocuj zacisk do blatu biurka. Urządzenie jest kompatybilne z blatami o grubości od 10 do 55 mm.

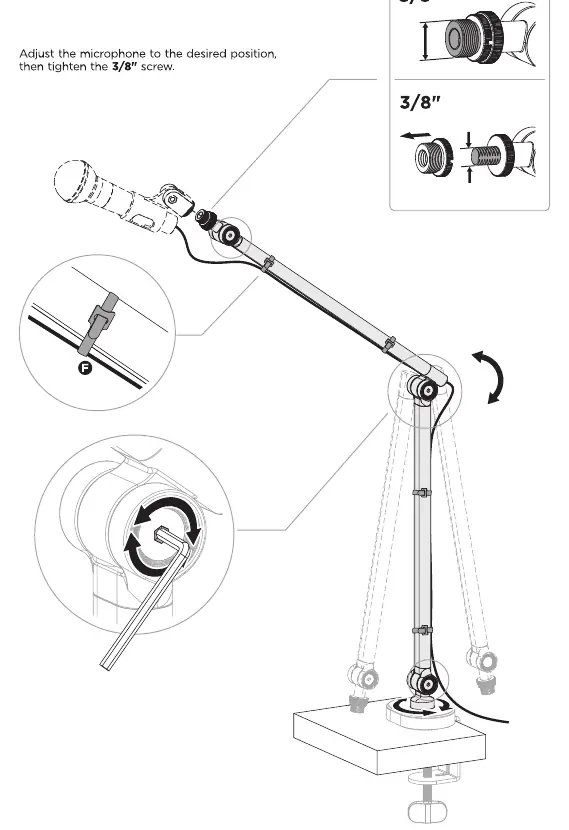

Obsługa i regulacja
Po zamontowaniu ramienia do biurka, umieść mikrofon na końcówce ramienia. Ustaw ramię w żądanej pozycji, a następnie dokręć śrubę 3/8", aby zablokować ustawienie. W razie potrzeby użyj dołączonego adaptera 5/8". Użyj klipsów (F), aby uporządkować kabel mikrofonowy wzdłuż ramienia.
Praktyczna pomoc
Typowe problemy
Upewnij się, że śruba blokująca 3/8" na końcu ramienia jest odpowiednio dokręcona po ustawieniu mikrofonu.
Sprawdź, czy grubość blatu mieści się w zakresie 10-55 mm. Jeśli blat jest cieńszy lub grubszy, zacisk nie będzie stabilny.
Przed użyciem
- Sprawdź, czy wszystkie części (A-G) są w zestawie
- Upewnij się, że waga mikrofonu nie przekracza 1 kg
- Sprawdź grubość blatu biurka (10-55 mm)
- Przygotuj klucz imbusowy (G) do montażu
