Niniejsza instrukcja dotyczy kompresora powietrza Clarke BOXER II 14/100P. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Kompresor generuje hałas powyżej 70dB(A), dlatego wymagane jest stosowanie ochrony słuchu. Urządzenie nie może być używane w wilgotnym lub zapylonym środowisku.
Montaż
Montaż kół: Przełóż oś przez koło i otwór w ramie. Zabezpiecz koło za pomocą podkładki i nakrętki. Załóż kołpak ochronny.
Montaż stopek: Wsuń stopki wsporcze w odpowiednie miejsca w ramie urządzenia.
Pierwsze uruchomienie
Przed podłączeniem do zasilania wykonaj następujące czynności:
- Wciśnij przycisk OFF.
- Usuń plastikową osłonę z głowicy cylindra.
- Upewnij się, że kompresor stoi na równym podłożu.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Sprawdź poziom oleju za pomocą bagnetu (poziom musi być między oznaczeniami min i max). Używaj wyłącznie oleju Clarke ISO100 (SAE30).
Obsługa
Aby uruchomić kompresor, podłącz go do zasilania i podnieś przycisk On/Off. Urządzenie będzie pracować, aż zbiornik osiągnie pełne ciśnienie, a następnie wyłączy się automatycznie. Ciśnienie wyjściowe można regulować za pomocą regulatora ciśnienia (obrót w prawo zwiększa ciśnienie, w lewo zmniejsza).

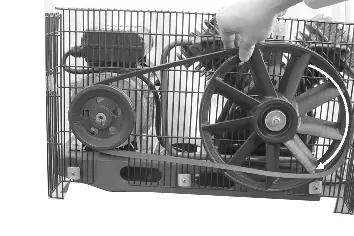

Konserwacja
- Drenaż zbiornika: Po każdym dniu pracy należy otworzyć zawór spustowy na dnie zbiornika, aby usunąć kondensat.
- Filtr powietrza: Należy sprawdzać co miesiąc (częściej w warunkach zapylenia). W razie potrzeby wyczyść element filtrujący miękką szczotką lub w ciepłej wodzie z mydłem.
- Wymiana oleju: Pierwsza wymiana po 100 godzinach pracy, kolejne co 500 godzin lub co 6 miesięcy.
Rozwiązywanie problemów
Jeśli kompresor nie startuje, sprawdź połączenia elektryczne lub czy nie zadziałało zabezpieczenie termiczne (w takim przypadku odczekaj 5 minut, aż silnik ostygnie, i wciśnij przycisk reset).
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia elektryczne lub wciśnij przycisk reset po ostygnięciu silnika.
Opróżnij zbiornik, wyczyść gniazdo zaworu i uszczelkę lub wymień je.
Możliwe uszkodzenie uszczelki głowicy lub zaworu; skontaktuj się z serwisem.
Przed użyciem
- Wciśnij przycisk OFF przed podłączeniem do prądu.
- Usuń plastikową osłonę z głowicy cylindra.
- Upewnij się, że kompresor stoi na równym podłożu.
- Sprawdź poziom oleju (między min a max).
- Upewnij się, że napięcie zasilania jest zgodne z tabliczką znamionową.
Parametry w praktyce
- Motor Size: 3 HP
- Moc silnika urządzenia.
- Max Pressure: 10 Bar
- Maksymalne ciśnienie robocze zbiornika.
- Duty cycle: S3/50%
- Cykl pracy: urządzenie może pracować przez 50% czasu w danym cyklu.
Ilustracje i schematy
- Regulator ciśnienia: służy do ustawiania ciśnienia wyjściowego.
- Zawór spustowy: znajduje się na dnie zbiornika, służy do usuwania kondensatu.
- Przycisk reset: znajduje się na silniku, służy do restartu po zadziałaniu zabezpieczenia termicznego.
Zgodność modelu
- Wymaga zasilania 230V 50Hz.
- Wymagana wtyczka 13A BS1363.
- Zalecane podłączenie przez wyłącznik różnicowoprądowy (RCD).
